JLGPlataformas de tesouraElétrica

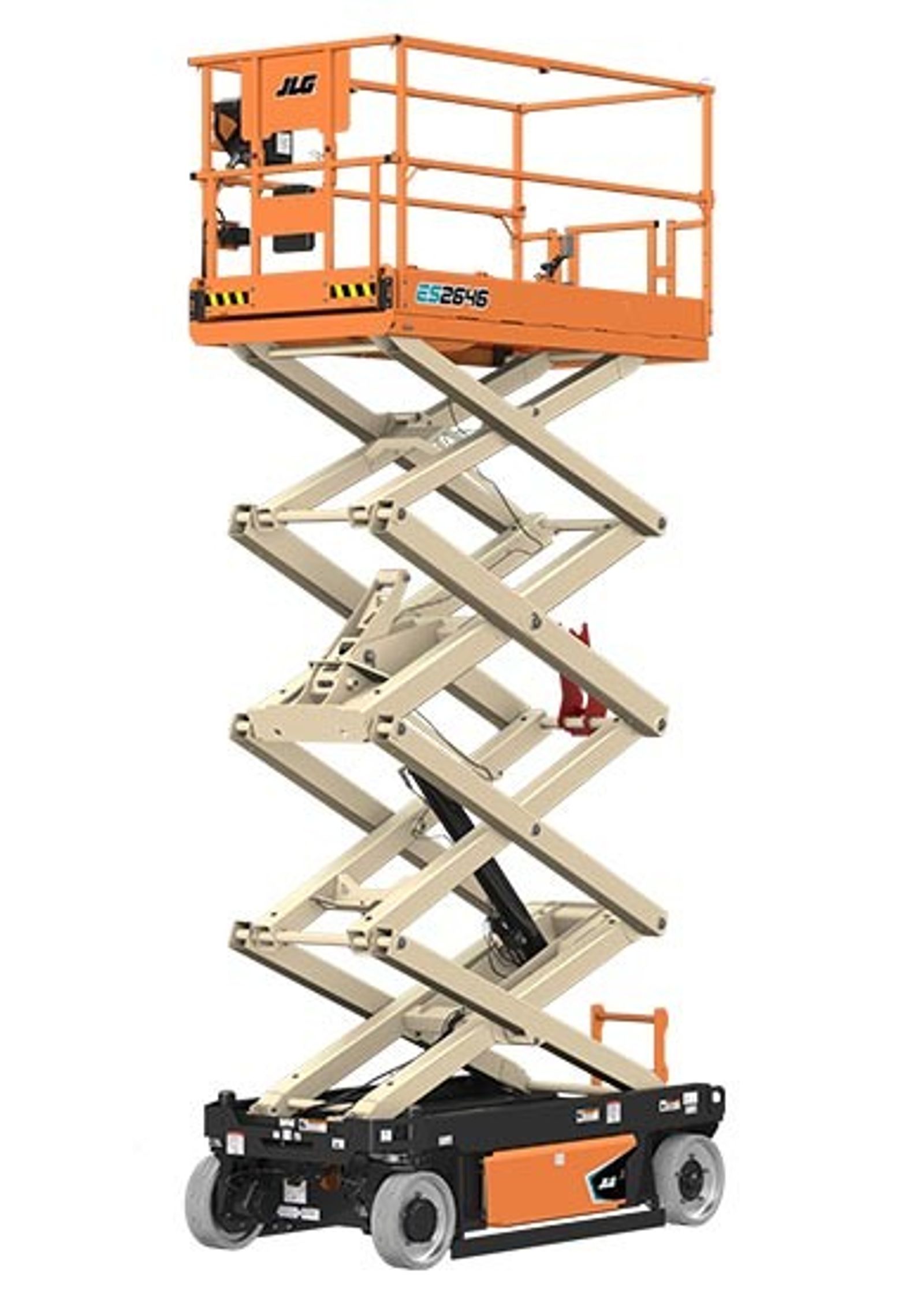

JLG ES2646

Plataforma de tesoura elétrica · 10 m

Tesoura elétrica de 10 m de altura de trabalho com 545 kg de capacidade e plataforma larga de 1,17 m.

Também conhecida como: 2646ES · ES 2646

Altura de trabalho: 9,92 m
Dimensões da plataforma: 1,17 × 2,23 m
Largura total: 1,17 m
Capacidade da plataforma: 545 kg (2 pessoas no interior / 1 pessoa no exterior)
Peso da máquina: 2401 kg
Alimentação: Elétrica, 24 V

Pedir cotação Ficha técnica em espanhol (PDF)

Representante oficial JLG em Portugal · venda, peças e assistência técnica

JLG ES2646: para que serve

A JLG ES2646 é a plataforma de tesoura elétrica de 10 m com mais capacidade: 9,92 m de altura de trabalho, 545 kg na plataforma e um piso de 1,17 × 2,23 m com extensão de 0,91 m.

Leva 2 pessoas em interior ou 1 em exterior, com os mesmos 545 kg nos dois casos, e desloca-se totalmente elevada. Com 1,17 m de largura e 2401 kg, é a tesoura de 10 m para quem precisa de levar material pesado (chapas, condutas, painéis) e não está limitado por portas estreitas.

Tração elétrica direta com dois motores, pneus maciços não marcantes e zero emissões, para pavilhões, armazéns, naves industriais e manutenção de edifícios. Carregador USB e suporte para telemóvel de série; sistema CleanGuard opcional para áreas sensíveis.

Aplicações

Naves industriais e armazéns
Instalações elétricas, AVAC e sprinklers
Montagem de condutas, chapas e painéis
Pavilhões desportivos e centros comerciais
Manutenção de edifícios

Ficha técnica JLG ES2646

Valores da ficha técnica europeia (CE) do fabricante. Podem variar com a configuração e as opções.

Ficha técnica em espanhol (PDF)

Altura e alcance

Altura de trabalho: 9,92 m
Altura da plataforma: 7,92 m
Altura da plataforma recolhida: 1,14 m
Altura máxima de deslocação: Totalmente elevada
Tempo de elevação/descida (sem carga): 49 / 44 s
Tempo de elevação/descida (carga nominal): 62 / 37 s

Capacidade

Capacidade da plataforma (interior): 545 kg
Capacidade da plataforma (exterior): 545 kg
N.º máximo de pessoas (interior): 2 pessoas
N.º máximo de pessoas (exterior): 1 pessoa
Capacidade da extensão da plataforma: 120 kg

Plataforma

Dimensões da plataforma (exteriores): 1,17 × 2,23 m
Dimensões da plataforma (interiores): 1,10 × 2,10 m
Comprimento da extensão da plataforma: 0,91 m
Altura das guardas: 1,10 m

Dimensões e transporte

Comprimento (recolhida): 2,40 m (com escada)
Largura total: 1,17 m
Altura (recolhida): 2,27 m
Altura (recolhida, guardas rebatidas): 1,82 m (guardas rebatíveis de série na especificação CE)
Distância entre eixos: 1,88 m
Altura ao solo: 98 mm

Peso e pressão no solo

Peso da máquina (CE): 2401 kg
Pressão máxima no solo: 9,63 kg/cm²

Motor e energia

Motores de tração: 24 V CA
Motor da bomba hidráulica: 24 V CC, 3 kW
Baterias: AGM 4 × 6 V 213 Ah
Carregador: Automático, 27 A (120/240 V – 50/60 Hz)
Depósito hidráulico: 19 l

Deslocação

Velocidade de deslocação (recolhida): 4,8 km/h
Velocidade de deslocação (elevada): 0,8 km/h
Inclinação máxima superável: 25 % (14°)
Raio de viragem interior: Zero
Raio de viragem exterior: 2,25 m
Inclinação máxima admissível (lateral): 2,5°
Inclinação máxima admissível (longitudinal): 3,5°
Tração / direção: Tração e direção dianteiras elétricas diretas (dois motores)
Pneus: Maciços não marcantes, 406 × 127 mm
Travões: Elétricos / de fricção nas rodas dianteiras

Utilização

Utilização: Interior e exterior (exterior: máx. 1 pessoa, 545 kg)

Equipamento JLG ES2646

De série

Extensão deslizante da plataforma de 0,91 m
Guardas rebatíveis
Portão de abertura para fora
Caixa de comandos da plataforma amovível
Pontos de fixação de arnês
Joystick de deslocação totalmente proporcional com comando de direção integrado (polegar)
Controlo proporcional da velocidade de elevação/descida
Ativação por joystick para elevação e deslocação
Sistema de deteção de carga
Carregador USB e suporte para telemóvel
Piso em chapa de aço antiderrapante
4 baterias AGM de 6 V 213 Ah
Parametrizações programáveis ("personality")
Autodiagnóstico integrado
Portas basculantes do compartimento das baterias/sistema elétrico
Carregador automático de baterias de 27 A
Carregador de baterias Delta-Q, 650 W, CAN
Tração e direção dianteiras elétricas diretas com dois motores
Travões automáticos em duas rodas
Desbloqueio de emergência dos travões
Sistema ativo de proteção contra buracos
Cabo CA até à plataforma
Porta de diagnóstico (Analyzer)
Indicador do estado da bateria
Conta-horas
Casquilhos dos braços da tesoura sem lubrificação
Descida manual
Buzina
Escada amovível
Olhais de elevação
Articulações de pivô sem lubrificação
Deteção variável de inclinação (lateral)
Alarme e luz de inclinação
Olhais de amarração
Bolsas para empilhador
Pirilampo âmbar
Módulo de conectividade ClearSky Smart Fleet (subscrição através do Online Express)

Opcional

Guardas rebatíveis duplas
Proteções dos motores de tração
Luzes de trabalho na plataforma
Baterias de chumbo-ácido convencionais de 6 V 220 Ah
Sistema de contenção de fugas CleanGuard
SkySense nível 1
SkySense nível 2
Alarme de movimento
Alarme de descida

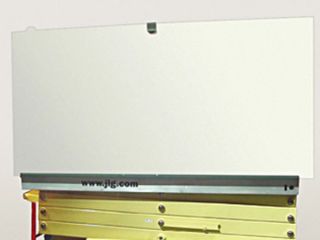

Suporte para painéis

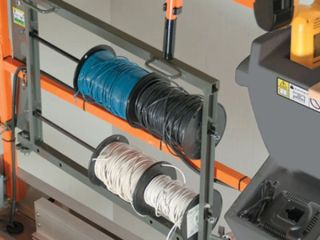

Suportes interiores para tubos
Estação de trabalho
Alarme de ruído branco
Pack para eletricistas (estação de trabalho, suportes para tubos, torno, suporte para eletricista)
Pack para canalizadores (estação de trabalho com tomada de 12 V, suportes para tubos, torno)
Pirilampo âmbar (duplo)
Fichas e tomadas
Pack antivandalismo
MDI (base)

Comparar a JLG ES2646

As características principais da JLG ES2646 ao lado de modelos parecidos.

Característica	JLG ES2646	JLG ES2632	JLG 3246ES	JLG 1930ES
Altura de trabalho	9,92 m	9,77 m	11,75 m	7,8 m
Dimensões da plataforma	1,17 × 2,23 m	0,77 × 2,30 m	0,95 × 2,12 m	0,77 × 1,67 m
Largura total	1,17 m	0,81 m	1,17 m	0,81 m
Capacidade da plataforma	545 kg (2 pessoas no interior / 1 pessoa no exterior)	230 kg no interior (2 pessoas) / 125 kg no exterior (1 pessoa)	320 kg no interior (2 pessoas) / 230 kg no exterior (1 pessoa)	230 kg (2 pessoas no interior / 1 no exterior)
Peso da máquina	2401 kg	1996 kg	2550 kg	1565 kg
Alimentação	Elétrica, 24 V	Elétrica, 24 V	Elétrica, 24 V	Elétrica, 24 V

Transporte e utilização

Transporte: 2401 kg e 2,40 × 1,17 × 2,27 m (1,82 m com as guardas rebatidas): reboque ou camião com rampa, e pode ser movimentada por empilhador (bolsas para garfos).

Onde trabalha: interior com 2 pessoas; em exterior com 1 pessoa, sempre com 545 kg. Pressão máxima no solo de 9,63 kg/cm²: confirme a resistência do pavimento. Inclinação máxima superável de 25 %.

Baterias: 4 baterias AGM de 6 V e 213 Ah (24 V) com carregador automático de 27 A.

Operador: O operador tem de ter formação adequada para trabalhar com plataformas elevatórias (PEMP): a entidade empregadora é obrigada a garanti-la (Decreto-Lei n.º 50/2005). O cartão IPAF/PAL é a formação mais reconhecida no setor.

Inspeções: Como qualquer equipamento de trabalho de elevação de pessoas, tem de passar verificações periódicas obrigatórias (DL 50/2005), além da manutenção preventiva do fabricante.

Inspeções periódicas obrigatórias (DL 50/2005)

Preço da JLG ES2646

O preço de uma JLG ES2646 nova é sob consulta: depende da configuração (opções, pneus, motorização, acessórios), do prazo e do local de entrega. Diga-nos para que trabalho é a máquina e enviamos uma proposta.

Pedir proposta

Peças, manuais e assistência JLG ES2646

Manuais JLG ES2646

Manuais de operação, serviço e peças em PDF, por número de série.

Peças JLG ES2646

Peças originais: envie a referência ou uma fotografia da peça e da chapa de identificação.

Assistência técnica

Diagnóstico de avarias, reparação, manutenção e inspeções periódicas.

Perguntas frequentes sobre a JLG ES2646

Qual é a altura da JLG ES2646?

9,92 m de altura de trabalho, com a plataforma a 7,92 m.

Quantas pessoas leva a JLG ES2646?

545 kg na plataforma: 2 pessoas em interior ou 1 pessoa em exterior. A extensão da plataforma leva 120 kg.

Quanto pesa a JLG ES2646?

2401 kg na versão europeia (CE). Recolhida mede 2,40 × 1,17 × 2,27 m, ou 1,82 m de altura com as guardas rebatidas.

Qual é a largura da JLG ES2646?

1,17 m de largura total, com uma plataforma de 1,17 × 2,23 m e extensão de 0,91 m. Para portas estreitas, a ES2632 tem 0,81 m.

ES2646 ou 3246ES: qual escolher?

A 3246ES dá mais 1,8 m de altura de trabalho (11,75 m) com 320 kg; a ES2646 fica nos 9,92 m mas leva 545 kg e pesa menos 150 kg. Se o teto está abaixo dos 10 m e há material pesado para subir, a ES2646 é a escolha.

Qual é o preço da JLG ES2646?

O preço é sob consulta: depende da configuração (opções, pneus, acessórios) e da entrega. Peça uma proposta à Trapézio de Prismas, representante oficial JLG em Portugal.

Onde encontro o manual da JLG ES2646?

Os manuais de operação, serviço e peças da JLG ES2646 estão na nossa biblioteca de manuais JLG, por número de série. Na mesma página pode pedir peças originais.
