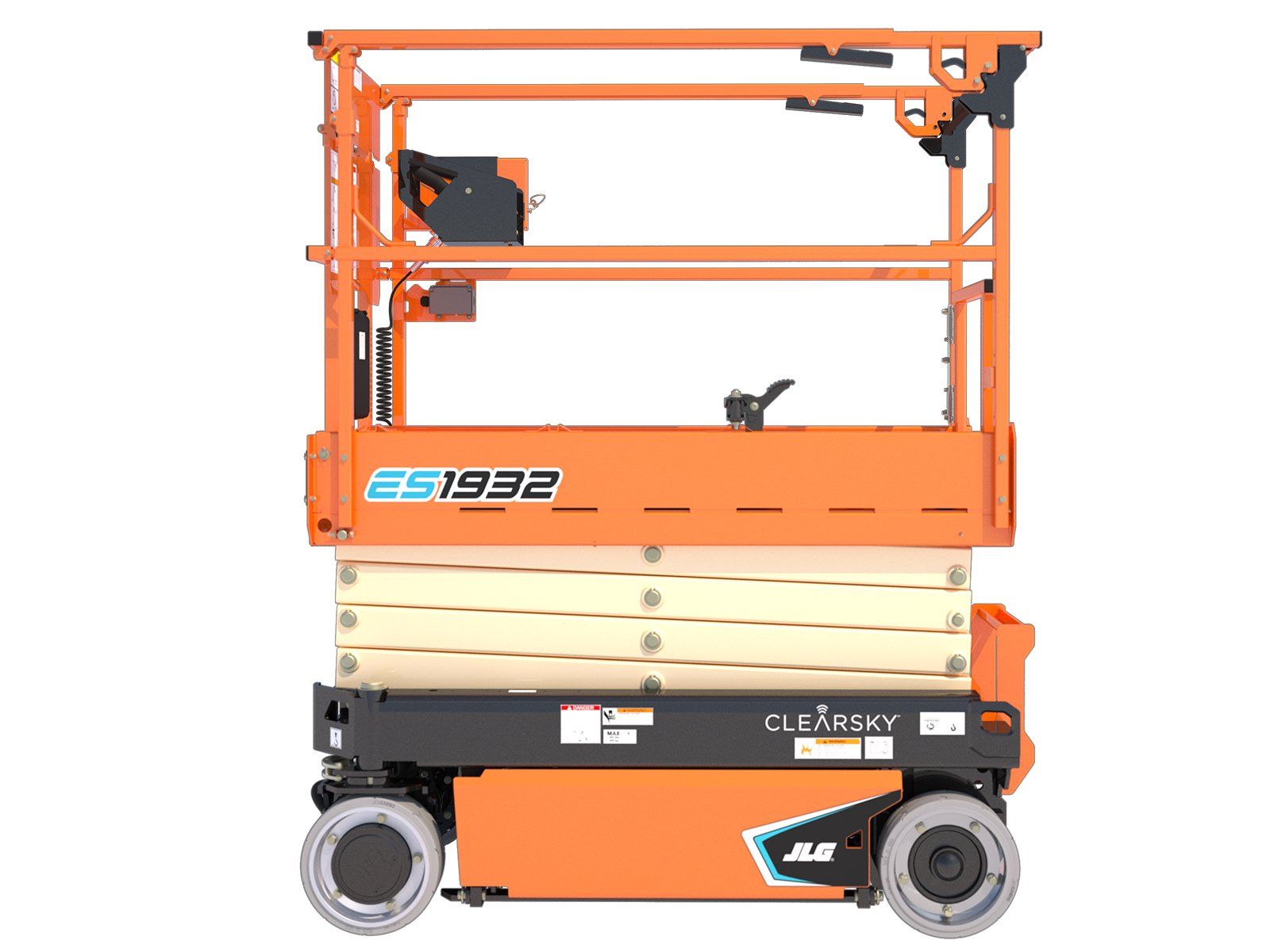

JLG 1930ES
Plataforma de tesoura elétrica · 8 m
Tesoura elétrica compacta de 8 m, com 0,81 m de largura: passa em portas e corredores e é ideal para interiores.
Também conhecida como: ES1932
- Altura de trabalho
- 7,8 m
- Dimensões da plataforma
- 0,77 × 1,67 m
- Largura total
- 0,81 m
- Capacidade da plataforma
- 230 kg (2 pessoas no interior / 1 no exterior)
- Peso da máquina
- 1565 kg
- Alimentação
- Elétrica, 24 V
Representante oficial JLG em Portugal · venda, peças e assistência técnica
JLG 1930ES: para que serve
A JLG 1930ES é a plataforma de tesoura elétrica compacta de 8 m: 7,8 m de altura de trabalho numa máquina com 0,81 m de largura e 1565 kg, que passa em portas, corredores e elevadores de carga.
A JLG fabrica hoje este modelo com a designação ES1932; a ficha técnica desta página é a da ES1932 atual, um pouco mais larga do que a antiga 1930ES (0,81 m em vez de 0,76 m).
Leva 230 kg (2 pessoas em interior, 1 em exterior), tem extensão de plataforma de 0,86 m e desloca-se totalmente elevada. Pneus não marcantes, zero emissões e raio de viragem interior nulo: ideal para manutenção, instalações e acabamentos em interiores.
Aplicações
- Instalações elétricas e AVAC
- Tetos falsos, pintura e acabamentos
- Manutenção de edifícios e lojas
- Armazéns e logística
- Montagem de feiras e eventos
Ficha técnica JLG 1930ES
Valores da ficha técnica europeia (CE) do fabricante. Podem variar com a configuração e as opções.
Altura e alcance
- Altura de trabalho
- 7,8 m
- Altura da plataforma
- 5,8 m
- Altura da plataforma recolhida
- 0,98 m
- Altura máxima de deslocação
- Totalmente elevada
- Tempo de elevação/descida (sem carga)
- 20 / 27 s
- Tempo de elevação/descida (carga nominal)
- 25 / 26 s
Capacidade
- Capacidade da plataforma (interior)
- 230 kg
- Capacidade da plataforma (exterior)
- 230 kg
- N.º máximo de pessoas (interior)
- 2 pessoas
- N.º máximo de pessoas (exterior)
- 1 pessoa
- Capacidade da extensão da plataforma
- 120 kg
Plataforma
- Dimensões da plataforma (exteriores)
- 0,77 × 1,67 m
- Dimensões da plataforma (interiores)
- 0,64 × 1,56 m
- Comprimento da extensão da plataforma
- 0,86 m
- Altura das guardas
- 1,10 m
Dimensões e transporte
- Comprimento (recolhida)
- 1,74 m (com escada)
- Largura total
- 0,81 m
- Altura (recolhida)
- 2,10 m
- Altura (recolhida, guardas rebatidas)
- 1,63 m (guardas rebatíveis de série na especificação CE)
- Distância entre eixos
- 1,35 m
- Altura ao solo
- 70 mm
Peso e pressão no solo
- Peso da máquina (CE)
- 1565 kg
- Pressão máxima no solo
- 8,01 kg/cm²
Motor e energia
- Motores de tração
- 24 V CC
- Motor da bomba hidráulica
- 24 V CC, 3 kW
- Baterias
- AGM 4 × 6 V 213 Ah
- Carregador
- Automático, 27 A (120/240 V – 50/60 Hz)
- Depósito hidráulico
- 7 l
Deslocação
- Velocidade de deslocação (recolhida)
- 4,8 km/h
- Velocidade de deslocação (elevada)
- 0,8 km/h
- Inclinação máxima superável
- 25 % (14°)
- Raio de viragem interior
- Zero
- Raio de viragem exterior
- 1,60 m
- Inclinação máxima admissível (lateral)
- 1,75°
- Inclinação máxima admissível (longitudinal)
- 3,75°
- Tração / direção
- Tração e direção dianteiras elétricas diretas (dois motores)
- Pneus
- Maciços não marcantes, 323 × 100 mm
- Travões
- Elétricos / de fricção nas rodas dianteiras
Utilização
- Utilização
- Interior e exterior (exterior: máx. 1 pessoa)
Equipamento JLG 1930ES
De série
- Extensão deslizante da plataforma de 0,86 m
- Guardas rebatíveis
- Portão de abertura para fora
- Caixa de comandos da plataforma amovível
- Pontos de fixação de arnês
- Joystick de deslocação totalmente proporcional com comando de direção integrado (polegar)
- Controlo proporcional da velocidade de elevação/descida
- Ativação por joystick para elevação e deslocação
- Sistema de deteção de carga
- Carregador USB e suporte para telemóvel
- Piso em chapa de aço antiderrapante
- 4 baterias AGM de 6 V 213 Ah
- Parametrizações programáveis ("personality")
- Autodiagnóstico integrado
- Portas basculantes do compartimento das baterias/sistema elétrico
- Carregador automático de baterias de 27 A
- Carregador de baterias Delta-Q, 650 W, CAN
- Tração e direção dianteiras elétricas diretas com dois motores
- Travões automáticos em duas rodas
- Desbloqueio de emergência dos travões
- Sistema ativo de proteção contra buracos
- Cabo CA até à plataforma
- Porta de diagnóstico (Analyzer)
- Indicador do estado da bateria
- Conta-horas
- Casquilhos dos braços da tesoura sem lubrificação
- Descida manual
- Buzina
- Escada amovível
- Olhais de elevação
- Articulações de pivô sem lubrificação
- Deteção variável de inclinação (lateral)
- Alarme e luz de inclinação
- Olhais de amarração
- Bolsas para empilhador
- Pirilampo âmbar
- Módulo de conectividade ClearSky Smart Fleet (subscrição através do Online Express)
Opcional
- Guardas rebatíveis QuickFold
- Proteções dos motores de tração
- Luzes de trabalho na plataforma
- Baterias de chumbo-ácido convencionais de 6 V 220 Ah
- Sistema de contenção de fugas CleanGuard
- SkySense nível 1
- Alarme de movimento
- Alarme de descida
- Suporte para painéis
- Suportes exteriores para tubos
- Suportes interiores para tubos
- Estação de trabalho
- Alarme de ruído branco
- Pack para eletricistas (estação de trabalho sem tomada de 12 V, suportes para tubos, torno e suporte para eletricista)
- Pirilampo âmbar (duplo)
- Fichas e tomadas
- Pack antivandalismo
- MDI (base)
Comparar a JLG 1930ES
As características principais da JLG 1930ES ao lado de modelos parecidos.
| Característica | JLG 1930ES | JLG 3246ES | JLG 4394RT | JLG ES2632 |
|---|---|---|---|---|
| Altura de trabalho | 7,8 m | 11,75 m | 15,11 m | 9,77 m |
| Dimensões da plataforma | 0,77 × 1,67 m | 0,95 × 2,12 m | 1,79 × 3,86 m (extensões recolhidas) | 0,77 × 2,30 m |
| Largura total | 0,81 m | 1,17 m | 2,31 m | 0,81 m |
| Capacidade da plataforma | 230 kg (2 pessoas no interior / 1 no exterior) | 320 kg no interior (2 pessoas) / 230 kg no exterior (1 pessoa) | 568 kg (extensão dupla) / 682 kg (extensão simples) | 230 kg no interior (2 pessoas) / 125 kg no exterior (1 pessoa) |
| Peso da máquina | 1565 kg | 2550 kg | 6727 kg | 1996 kg |
| Alimentação | Elétrica, 24 V | Elétrica, 24 V | Diesel, Kubota 18,5 kW | Elétrica, 24 V |
Transporte e utilização
Transporte: 1565 kg e 1,74 × 0,81 × 2,10 m (1,63 m com as guardas rebatidas): cabe num reboque ou carrinha de caixa aberta com rampa e capacidade adequada.
Onde trabalha: sobretudo em interiores; em exterior só com 1 pessoa. A pressão máxima no solo é de 8,01 kg/cm²: confirme a resistência de pisos técnicos e lajes. Inclinação máxima superável de 25 %.
Baterias: 4 baterias AGM de 6 V e 213 Ah (24 V) com carregador automático de 27 A.
Operador: O operador tem de ter formação adequada para trabalhar com plataformas elevatórias (PEMP): a entidade empregadora é obrigada a garanti-la (Decreto-Lei n.º 50/2005). O cartão IPAF/PAL é a formação mais reconhecida no setor.
Inspeções: Como qualquer equipamento de trabalho de elevação de pessoas, tem de passar verificações periódicas obrigatórias (DL 50/2005), além da manutenção preventiva do fabricante.
Preço da JLG 1930ES
O preço de uma JLG 1930ES nova é sob consulta: depende da configuração (opções, pneus, motorização, acessórios), do prazo e do local de entrega. Diga-nos para que trabalho é a máquina e enviamos uma proposta.
Ver 1930ES usadasCódigos de erro JLG 1930ES
Pesquise o código que a máquina mostra para ver o que significa.
Nas máquinas com indicador MDI (Multifunction Digital Indicator) os códigos de avaria (DTC) aparecem no MDI; os DTC estão agrupados pelos dois primeiros dígitos, que são também o código de piscas da luz de avaria (System Fault) na caixa de comandos da plataforma. Os códigos também aparecem no analisador portátil JLG.
145 códigos
| Código | Significado | O que verificar |
|---|---|---|
| ERROR | Erro (mostrado no indicador MDI) – sem comunicação com o sistema de controloERROR (DISPLAYED ON MDI)Verifique o conector do MDI e o conector de diagnóstico, a continuidade dos cabos até à placa do solo e se o software é P1.13 ou superior. | Verifique o conector do MDI e o conector de diagnóstico, a continuidade dos cabos até à placa do solo e se o software é P1.13 ou superior. |
| 0010-0 | Tudo OK (modo plataforma)EVERYTHING OK | |
| 0020-0 | Tudo OK (modo solo)GROUND MODE OK | |
| 0030-0 | Alarme a soar – máquina inclinada e plataforma elevadaALARM SOUNDING – TILTED & ABOVE ELEVATIONSe a máquina estiver inclinada, baixe a plataforma e coloque-a em piso nivelado. Verifique a fixação da caixa de comandos do solo, dos interruptores anti-buracos e do sensor de elevação. | Se a máquina estiver inclinada, baixe a plataforma e coloque-a em piso nivelado. Verifique a fixação da caixa de comandos do solo, dos interruptores anti-buracos e do sensor de elevação. |
| 0040-0 | Deslocação em velocidade reduzida – plataforma elevadaDRIVING AT CUTBACK – ABOVE ELEVATIONRecolha totalmente a plataforma. Verifique a fixação do sensor de ângulo de elevação e dos interruptores anti-buracos e o interruptor elevação/deslocação. | Recolha totalmente a plataforma. Verifique a fixação do sensor de ângulo de elevação e dos interruptores anti-buracos e o interruptor elevação/deslocação. |
| 0050-0 | Deslocação e subida impedidas – máquina inclinada e plataforma elevadaDRIVE & LIFT UP PREVENTED – TILTED & ELEVATEDSe a máquina estiver inclinada, baixe a plataforma e coloque-a em piso nivelado. Verifique a fixação da caixa de comandos do solo, dos interruptores anti-buracos e do sensor de elevação. | Se a máquina estiver inclinada, baixe a plataforma e coloque-a em piso nivelado. Verifique a fixação da caixa de comandos do solo, dos interruptores anti-buracos e do sensor de elevação. |
| 0060-0 | Subida impedida – altura máxima da zona ALIFT UP PREVENTED – MAX HEIGHT ZONE AVerifique se a zona (A/B) está correta para a carga, se a altura está dentro da especificação e a fixação do sensor de elevação. | Verifique se a zona (A/B) está correta para a carga, se a altura está dentro da especificação e a fixação do sensor de elevação. |
| 0070-0 | Deslocação em velocidade reduzida – proteção anti-buracos ainda acionadaDRIVING AT CUTBACK – POTHOLE STILL ENGAGEDVerifique se há obstruções nos mecanismos anti-buracos e se os interruptores estão bem fixos e a funcionar. | Verifique se há obstruções nos mecanismos anti-buracos e se os interruptores estão bem fixos e a funcionar. |
| 0080-0 | Funções bloqueadas – sistema desligado por inatividadeFUNCTIONS LOCKED OUT – SYSTEM POWERED DOWNO funcionamento normal volta depois de desligar e ligar a máquina. Verifique a carga e o estado das baterias. | O funcionamento normal volta depois de desligar e ligar a máquina. Verifique a carga e o estado das baterias. |
| 0090-0 | Deslocação impedida – plataforma acima da altura de corte da deslocaçãoDRIVE PREVENTED – ELEVATED ABOVE DRIVE CUTOUT HEIGHTVerifique a fixação do sensor de ângulo de elevação e a configuração MARKET/DRIVE CUTOUT no analisador. | Verifique a fixação do sensor de ângulo de elevação e a configuração MARKET/DRIVE CUTOUT no analisador. |
| 2112-1 | Ciclo de alimentação (mensagem normal a cada ligação)POWER CYCLEFuncionamento normal – não é necessária verificação. | Funcionamento normal – não é necessária verificação. |
| 2122-1 | Comutador de chave com avaria – plataforma e solo selecionados em simultâneoKEYSWITCH FAULTYVerifique o funcionamento do comutador de chave e a sua cablagem; substitua a placa do solo se necessário. | Verifique o funcionamento do comutador de chave e a sua cablagem; substitua a placa do solo se necessário. |
| 2212-2 | Problema de função – comando de buzina ativo permanentemente (acionado ao ligar)FUNCTION PROBLEM – HORN PERMANENTLY SELECTEDVerifique se o botão da buzina está danificado, preso ou obstruído; se necessário substitua o botão ou a placa da plataforma. | Verifique se o botão da buzina está danificado, preso ou obstruído; se necessário substitua o botão ou a placa da plataforma. |
| 2222-2 | Problema de função – comando de interior/exterior ativo permanentemente (acionado ao ligar)FUNCTION PROBLEM – INDOOR/OUTDOOR PERMANENTLY SELECTEDVerifique se o interruptor interior/exterior (zona A/B) está danificado, preso ou obstruído; se necessário substitua a placa da plataforma. | Verifique se o interruptor interior/exterior (zona A/B) está danificado, preso ou obstruído; se necessário substitua a placa da plataforma. |
| 2232-2 | Problema de função – deslocação e elevação ativas em simultâneoFUNCTION PROBLEM – DRIVE & LIFT ACTIVE TOGETHERVerifique se o seletor deslocação/elevação tem danos, a sua continuidade e cablagem; substitua o interruptor se necessário. | Verifique se o seletor deslocação/elevação tem danos, a sua continuidade e cablagem; substitua o interruptor se necessário. |
| 2242-2 | Problema de função – comando de direção à esquerda ativo permanentemente (acionado ao ligar)FUNCTION PROBLEM – STEER LEFT PERMANENTLY SELECTEDVerifique se o interruptor de direção à esquerda está preso ou obstruído e a sua cablagem; se necessário substitua a placa da plataforma. | Verifique se o interruptor de direção à esquerda está preso ou obstruído e a sua cablagem; se necessário substitua a placa da plataforma. |
| 2252-2 | Problema de função – comando de direção à direita ativo permanentemente (acionado ao ligar)FUNCTION PROBLEM – STEER RIGHT PERMANENTLY SELECTEDVerifique se o interruptor de direção à direita está preso ou obstruído e a sua cablagem; se necessário substitua a placa da plataforma. | Verifique se o interruptor de direção à direita está preso ou obstruído e a sua cablagem; se necessário substitua a placa da plataforma. |
| 2262-2 | Acelerador (joystick) com avaria – sinal do cursor fora da gamaACCELERATOR FAULTY – WIPER OUT OF RANGECentre o joystick e veja se o código desaparece ao desligar e ligar. Verifique o sinal e a cablagem do joystick. | Centre o joystick e veja se o código desaparece ao desligar e ligar. Verifique o sinal e a cablagem do joystick. |
| 2272-2 | Interruptores de direção com avaria – esquerda e direita ativas em simultâneoSTEER SWITCHES FAULTYVerifique se os interruptores de direção estão danificados, presos ou obstruídos e a sua cablagem. | Verifique se os interruptores de direção estão danificados, presos ou obstruídos e a sua cablagem. |
| 2282-2 | Função bloqueada – joystick (acelerador) fora do centroFUNCTION LOCKED OUT – ACCELERATOR NOT CENTEREDSolte o joystick e deixe-o centrar. Verifique se está preso ou obstruído e o seu sinal. | Solte o joystick e deixe-o centrar. Verifique se está preso ou obstruído e o seu sinal. |
| 2292-2 | Problema de função – comando de gatilho do joystick ativo permanentemente (acionado ao ligar)FUNCTION PROBLEM – TRIGGER PERMANENTLY CLOSEDVerifique se o gatilho do joystick está preso ou obstruído e a sua cablagem; se necessário substitua a placa da plataforma. | Verifique se o gatilho do joystick está preso ou obstruído e a sua cablagem; se necessário substitua a placa da plataforma. |
| 22102-2 | Gatilho pressionado demasiado tempo com o joystick ao centroTRIGGER CLOSED TOO LONG WHILE IN NEUTRALVerifique se o gatilho do joystick está preso ou obstruído e a sua cablagem; se necessário substitua a placa da plataforma. | Verifique se o gatilho do joystick está preso ou obstruído e a sua cablagem; se necessário substitua a placa da plataforma. |
| 22112-2 | Pedal pressionado demasiado tempo sem função selecionadaFOOTSWITCH CLOSED TOO LONG WHILE IN NEUTRALSolte um dos interruptores (pedal ou gatilho); repare os interruptores ou a cablagem. | Solte um dos interruptores (pedal ou gatilho); repare os interruptores ou a cablagem. |
| 22322-2 | Problema de função – nem deslocação nem elevação selecionadasFUNCTION PROBLEM – DRIVE & LIFT BOTH OPENVerifique se alguma das funções está ativa e repare a cablagem ou o interruptor. | Verifique se alguma das funções está ativa e repare a cablagem ou o interruptor. |
| 2312-3 | Problema de função – comando de elevação ativo permanentemente (acionado ao ligar)FUNCTION PROBLEM – LIFT PERMANENTLY SELECTEDVerifique se o interruptor de elevação do posto do solo está preso ou obstruído e a sua cablagem; se necessário substitua a placa do solo. | Verifique se o interruptor de elevação do posto do solo está preso ou obstruído e a sua cablagem; se necessário substitua a placa do solo. |
| 2322-3 | Posto do solo – subida e descida ativas em simultâneoGROUND LIFT UP/DOWN ACTIVE TOGETHERVerifique se o interruptor de elevação do posto do solo está preso ou obstruído e a sua cablagem; se necessário substitua a placa do solo. | Verifique se o interruptor de elevação do posto do solo está preso ou obstruído e a sua cablagem; se necessário substitua a placa do solo. |
| 2332-3 | Problema de função – comando de desbloqueio dos travões ativo permanentemente (acionado ao ligar)FUNCTION PROBLEM – BRAKE RELEASE PERMANENTLY SELECTEDVerifique se o interruptor de desbloqueio dos travões está preso ou obstruído e a sua cablagem. Com os travões soltos a máquina pode ser empurrada. | Verifique se o interruptor de desbloqueio dos travões está preso ou obstruído e a sua cablagem. Com os travões soltos a máquina pode ser empurrada. |
| 2512-5 | Sensor de ângulo de elevação com avaria – tensão fora da gamaELEV ANGLE SENSOR FAULTY – VOLTAGE OUT OF RANGEVerifique se o sensor de ângulo de elevação está bem fixo e sem danos, a sua tensão e cablagem. | Verifique se o sensor de ângulo de elevação está bem fixo e sem danos, a sua tensão e cablagem. |
| 2522-5 | Sensor de ângulo de elevação não calibradoELEV ANGLE SENSOR HAS NOT BEEN CALIBRATEDCalibre o sensor de ângulo de elevação (secção 5.5). | Calibre o sensor de ângulo de elevação (secção 5.5). |
| 2532-5 | Deslocação impedida – carregador ligadoDRIVE PREVENTED – CHARGER CONNECTEDVerifique se o carregador está ligado à corrente e desligue-o se pretender trabalhar. Verifique a configuração CHARGER INTERLOCK. | Verifique se o carregador está ligado à corrente e desligue-o se pretender trabalhar. Verifique a configuração CHARGER INTERLOCK. |
| 2542-5 | Deslocação e subida impedidas – carregador ligadoDRIVE & LIFT UP PREVENTED – CHARGER CONNECTEDVerifique se o carregador está ligado à corrente e desligue-o se pretender trabalhar. Verifique a configuração CHARGER INTERLOCK. | Verifique se o carregador está ligado à corrente e desligue-o se pretender trabalhar. Verifique a configuração CHARGER INTERLOCK. |
| 2552-5 | Plataforma em sobrecargaPLATFORM OVERLOADEDRetire o excesso de carga da plataforma e verifique se a plataforma não está presa. Resolva primeiro eventuais falhas CAN. | Retire o excesso de carga da plataforma e verifique se a plataforma não está presa. Resolva primeiro eventuais falhas CAN. |
| 2562-5 | Deslocação impedida – proteção anti-buracos não acionadaDRIVE PREVENTED – POTHOLE NOT ENGAGEDVerifique se há obstruções ou problemas mecânicos nos mecanismos anti-buracos e o ajuste e a cablagem dos interruptores. | Verifique se há obstruções ou problemas mecânicos nos mecanismos anti-buracos e o ajuste e a cablagem dos interruptores. |
| 2572-5 | Sensor de proximidade de elevação sempre fechado – verificar ajuste do sensor e do ânguloELEV PROX PERMANENTLY CLOSED – CHECK PROX AND ANGLE ADJUSTMENTVerifique se o sensor de proximidade de elevação existe e está configurado (ELEV PROX) e a continuidade do interruptor. | Verifique se o sensor de proximidade de elevação existe e está configurado (ELEV PROX) e a continuidade do interruptor. |
| 2582-5 | Deslocação e elevação impedidas – travões libertados eletricamente para reboqueDRIVE & LIFT PREVENTED – BRAKES ELECTRICALLY RELEASED FOR TOWINGPrima de novo o botão de desbloqueio manual dos travões ou desligue e ligue a máquina. Verifique se o interruptor está preso. | Prima de novo o botão de desbloqueio manual dos travões ou desligue e ligue a máquina. Verifique se o interruptor está preso. |
| 2592-5 | Modelo alterado – hidráulica suspensa – reiniciar com a paragem de emergênciaMODEL CHANGED – HYDRAULICS SUSPENDED – CYCLE EMSVerifique o modelo em ANALYZER > MACHINE SETUP > MODEL NUMBER; se necessário substitua a placa do solo. | Verifique o modelo em ANALYZER > MACHINE SETUP > MODEL NUMBER; se necessário substitua a placa do solo. |
| 25102-5 | Deslocação impedida – travões não desbloqueiamDRIVE PREVENTED – BRAKES NOT RELEASINGVerifique se a máquina está presa em algum obstáculo e a cablagem do motor de tração, os travões ou problemas mecânicos. | Verifique se a máquina está presa em algum obstáculo e a cablagem do motor de tração, os travões ou problemas mecânicos. |
| 25112-5 | Sensor de ângulo de elevação com avaria – não montadoELEV ANGLE SENSOR FAULTY – NOT MOUNTEDVerifique se o sensor de ângulo de elevação está bem fixo, intacto e não está preso; substitua-o se necessário. | Verifique se o sensor de ângulo de elevação está bem fixo, intacto e não está preso; substitua-o se necessário. |
| 25122-5 | Sensor de ângulo de elevação não deteta variaçãoELEV ANGLE SENSOR NOT DETECTING CHANGEVerifique se o sensor de ângulo de elevação está bem fixo, intacto e não está preso; substitua-o se necessário. | Verifique se o sensor de ângulo de elevação está bem fixo, intacto e não está preso; substitua-o se necessário. |
| 3113-1 | Contactor de linha em circuito aberto (não fecha)OPEN CIRCUIT LINE CONTACTORVerifique a cablagem dos contactos principais do contactor e a resistência da bobina (cerca de 52 ohm) e a sua cablagem. | Verifique a cablagem dos contactos principais do contactor e a resistência da bobina (cerca de 52 ohm) e a sua cablagem. |
| 3123-1 | Comando do contactor permanentemente desligadoCONTACTOR DRIVER PERMANENTLY OFFVerifique a continuidade da cablagem da bobina do contactor; substitua o módulo de potência se necessário. | Verifique a continuidade da cablagem da bobina do contactor; substitua o módulo de potência se necessário. |
| 3143-1 | Relé auxiliar – circuito abertoAUXILIARY RELAY – OPEN CIRCUITVerifique a bobina do relé auxiliar e a sua cablagem (J1-13 e J1-32). | Verifique a bobina do relé auxiliar e a sua cablagem (J1-13 e J1-32). |
| 3213-2 | Contactor de linha mal ligado ou com contactos coladosLINE CONTACTOR MISWIRED ON OR WELDEDVerifique a cablagem do contactor e a resistência entre os seus terminais com o contactor desligado. | Verifique a cablagem do contactor e a resistência entre os seus terminais com o contactor desligado. |
| 3223-2 | Comando do contactor permanentemente ligadoCONTACTOR DRIVER PERMANENTLY ONVerifique a continuidade da cablagem da bobina do contactor; substitua o módulo de potência se necessário. | Verifique a continuidade da cablagem da bobina do contactor; substitua o módulo de potência se necessário. |
| 3263-2 | Relé auxiliar – curto-circuito ao positivo da bateriaAUXILIARY RELAY SHORT TO BATTERYVerifique os contactos e a bobina do relé auxiliar e a tensão em J1-28. | Verifique os contactos e a bobina do relé auxiliar e a tensão em J1-28. |
| 3313-3 | Travão – curto-circuito ao positivo da bateriaBRAKE SHORT TO BATTERYConfirme que ANALYZER > MACHINE SETUP > ELEV PROX está em NOT INSTALLED. | Confirme que ANALYZER > MACHINE SETUP > ELEV PROX está em NOT INSTALLED. |
| 3323-3 | Travão – circuito abertoBRAKE OPEN CIRCUITConfirme que ANALYZER > MACHINE SETUP > ELEV PROX está em NOT INSTALLED. | Confirme que ANALYZER > MACHINE SETUP > ELEV PROX está em NOT INSTALLED. |
| 3333-3 | Solenoide de subida – curto-circuito ao positivo da bateriaLIFT UP SHORT TO BATTERYVerifique a continuidade do circuito e se a cablagem tem danos; se necessário substitua a placa do solo. | Verifique a continuidade do circuito e se a cablagem tem danos; se necessário substitua a placa do solo. |
| 3343-3 | Solenoide de subida – circuito abertoLIFT UP OPEN CIRCUITVerifique a continuidade do circuito e se a cablagem tem danos; se necessário substitua a placa do solo. | Verifique a continuidade do circuito e se a cablagem tem danos; se necessário substitua a placa do solo. |
| 3353-3 | Solenoide de descida – curto-circuito ao positivo da bateriaLIFT DN SHORT TO BATTERYVerifique a continuidade do circuito e se a cablagem tem danos; se necessário substitua a placa do solo. | Verifique a continuidade do circuito e se a cablagem tem danos; se necessário substitua a placa do solo. |
| 3363-3 | Solenoide de descida – circuito abertoLIFT DN OPEN CIRCUITVerifique a continuidade do circuito e se a cablagem tem danos; se necessário substitua a placa do solo. | Verifique a continuidade do circuito e se a cablagem tem danos; se necessário substitua a placa do solo. |
| 3373-3 | Solenoide de direção à esquerda – curto-circuito ao positivo da bateriaSTEER LEFT SHORT TO BATTERYVerifique a continuidade do circuito e se a cablagem tem danos; se necessário substitua a placa do solo. | Verifique a continuidade do circuito e se a cablagem tem danos; se necessário substitua a placa do solo. |
| 3383-3 | Solenoide de direção à esquerda – circuito abertoSTEER LEFT OPEN CIRCUITVerifique a continuidade do circuito e se a cablagem tem danos; se necessário substitua a placa do solo. | Verifique a continuidade do circuito e se a cablagem tem danos; se necessário substitua a placa do solo. |
| 3393-3 | Solenoide de direção à direita – curto-circuito ao positivo da bateriaSTEER RIGHT SHORT TO BATTERYVerifique a continuidade do circuito e se a cablagem tem danos; se necessário substitua a placa do solo. | Verifique a continuidade do circuito e se a cablagem tem danos; se necessário substitua a placa do solo. |
| 33103-3 | Solenoide de direção à direita – circuito abertoSTEER RIGHT OPEN CIRCUITVerifique a continuidade do circuito e se a cablagem tem danos; se necessário substitua a placa do solo. | Verifique a continuidade do circuito e se a cablagem tem danos; se necessário substitua a placa do solo. |
| 33113-3 | Alarme do chassis – curto-circuito ao positivo da bateriaGROUND ALARM SHORT TO BATTERYVerifique a continuidade do circuito e se a cablagem tem danos; se necessário substitua a placa do solo. | Verifique a continuidade do circuito e se a cablagem tem danos; se necessário substitua a placa do solo. |
| 33123-3 | Travão esquerdo – curto-circuito ao positivo da bateriaLEFT BRAKE SHORT TO BATTERYVerifique a continuidade do circuito e se a cablagem tem danos; se necessário substitua a placa do solo. | Verifique a continuidade do circuito e se a cablagem tem danos; se necessário substitua a placa do solo. |
| 33133-3 | Travão direito – curto-circuito ao positivo da bateriaRIGHT BRAKE SHORT TO BATTERYVerifique a continuidade do circuito e se a cablagem tem danos; se necessário substitua a placa do solo. | Verifique a continuidade do circuito e se a cablagem tem danos; se necessário substitua a placa do solo. |
| 33143-3 | Travão esquerdo – circuito abertoLEFT BRAKE OPEN CIRCUITVerifique a continuidade do circuito e se a cablagem tem danos; se necessário substitua a placa do solo. | Verifique a continuidade do circuito e se a cablagem tem danos; se necessário substitua a placa do solo. |
| 33153-3 | Travão direito – circuito abertoRIGHT BRAKE OPEN CIRCUITVerifique a continuidade do circuito e se a cablagem tem danos; se necessário substitua a placa do solo. | Verifique a continuidade do circuito e se a cablagem tem danos; se necessário substitua a placa do solo. |
| 332973-3 | Travão esquerdo – curto-circuito à massaLEFT BRAKE – SHORT TO GROUNDFoi detetada corrente excessiva na bobina do travão: verifique a bobina e a cablagem. | Foi detetada corrente excessiva na bobina do travão: verifique a bobina e a cablagem. |
| 332983-3 | Válvula de direção à esquerda – curto-circuito à massaSTEER LEFT VALVE – SHORT TO GROUNDFoi detetada corrente excessiva no solenoide: verifique a bobina e a cablagem. | Foi detetada corrente excessiva no solenoide: verifique a bobina e a cablagem. |
| 332993-3 | Bobina do contactor de linha – curto-circuito ao positivo da bateriaLINE CONTACTOR COIL – SHORT TO BATTERYFoi detetada tensão externa no contactor de linha negativo: verifique a cablagem. | Foi detetada tensão externa no contactor de linha negativo: verifique a cablagem. |
| 333023-3 | Alimentação negativa – curto-circuito ao positivo da bateriaNEGATIVE SUPPLY – SHORT TO BATTERYFoi detetado um curto externo nos pinos de massa do módulo do sistema: verifique a cablagem. | Foi detetado um curto externo nos pinos de massa do módulo do sistema: verifique a cablagem. |
| 333033-3 | Alimentação negativa – curto-circuito à massaNEGATIVE SUPPLY – SHORT TO GROUNDFoi detetado um curto externo nos pinos de massa do módulo do sistema: verifique a cablagem. | Foi detetado um curto externo nos pinos de massa do módulo do sistema: verifique a cablagem. |
| 333043-3 | Travão direito – curto-circuito à massaRIGHT BRAKE – SHORT TO GROUNDFoi detetada corrente excessiva na bobina do travão: verifique a bobina e a cablagem. | Foi detetada corrente excessiva na bobina do travão: verifique a bobina e a cablagem. |
| 333053-3 | Válvula de direção à direita – curto-circuito à massaSTEER RIGHT VALVE – SHORT TO GROUNDFoi detetada corrente excessiva no solenoide: verifique a bobina e a cablagem. | Foi detetada corrente excessiva no solenoide: verifique a bobina e a cablagem. |
| 333833-3 | Luz rotativa (pirilampo) – circuito abertoBEACON LIGHT – OPEN CIRCUITVerifique a configuração BEACON em Machine Setup e a cablagem da luz rotativa (sem restrição de movimentos). | Verifique a configuração BEACON em Machine Setup e a cablagem da luz rotativa (sem restrição de movimentos). |
| 333843-3 | Luz rotativa (pirilampo) – curto-circuito à massaBEACON LIGHT – SHORT TO GROUNDVerifique a configuração BEACON em Machine Setup e a cablagem da luz rotativa (sem restrição de movimentos). | Verifique a configuração BEACON em Machine Setup e a cablagem da luz rotativa (sem restrição de movimentos). |
| 334063-3 | Válvula de subida – curto-circuito à massaLIFT UP VALVE – SHORT TO GROUNDFoi detetada corrente excessiva no solenoide: verifique a bobina e a cablagem. | Foi detetada corrente excessiva no solenoide: verifique a bobina e a cablagem. |
| 334073-3 | Válvula de descida – curto-circuito à massaLIFT DN VALVE – SHORT TO GROUNDFoi detetada corrente excessiva no solenoide: verifique a bobina e a cablagem. | Foi detetada corrente excessiva no solenoide: verifique a bobina e a cablagem. |
| 335623-3 | Luz rotativa (pirilampo) – curto-circuito ao positivo da bateriaBEACON LIGHT – SHORT TO BATTERYVerifique a configuração BEACON em Machine Setup e a cablagem da luz rotativa (sem restrição de movimentos). | Verifique a configuração BEACON em Machine Setup e a cablagem da luz rotativa (sem restrição de movimentos). |
| 4214-2 | Módulo de potência demasiado quente – aguardePOWER MODULE TOO HOT – PLEASE WAITDesligue e deixe arrefecer; não trabalhe acima de 60 °C. Verifique se os motores de tração estão bloqueados e os consumos da bomba e da tração. | Desligue e deixe arrefecer; não trabalhe acima de 60 °C. Verifique se os motores de tração estão bloqueados e os consumos da bomba e da tração. |
| 4224-2 | Deslocação em velocidade reduzida – limite de corrente do módulo de potênciaDRIVING AT CUTBACK – POWER MODULE CURRENT LIMITVerifique se os motores de tração estão bloqueados ou obstruídos e o consumo de corrente de tração. | Verifique se os motores de tração estão bloqueados ou obstruídos e o consumo de corrente de tração. |
| 4234-2 | Subida em velocidade reduzida – limite de corrente do módulo de potênciaLIFT UP AT CUTBACK – POWER MODULE CURRENT LIMITVerifique se o conjunto de tesouras ou os casquilhos estão presos e o consumo de corrente da bomba. | Verifique se o conjunto de tesouras ou os casquilhos estão presos e o consumo de corrente da bomba. |
| 4414-4 | Tensão da bateria demasiado baixa – sistema desligadoBATTERY VOLTAGE TOO LOW – SYSTEM SHUTDOWNCarregue as baterias ou verifique se há baterias danificadas; verifique o carregador. | Carregue as baterias ou verifique se há baterias danificadas; verifique o carregador. |
| 4424-4 | Tensão da bateria demasiado alta – sistema desligadoBATTERY VOLTAGE TOO HIGH – SYSTEM SHUTDOWNPode dever-se a carga incorreta das baterias ou a baterias de tensão errada. | Pode dever-se a carga incorreta das baterias ou a baterias de tensão errada. |
| 4434-4 | Tensão de bateria do LSS demasiado altaLSS BATTERY VOLTAGE TOO HIGHPode dever-se a carga incorreta das baterias ou a baterias de tensão errada. | Pode dever-se a carga incorreta das baterias ou a baterias de tensão errada. |
| 4444-4 | Tensão de bateria do LSS demasiado baixaLSS BATTERY VOLTAGE TOO LOWCarregue as baterias ou verifique se há baterias danificadas; verifique o carregador. | Carregue as baterias ou verifique se há baterias danificadas; verifique o carregador. |
| 4464-4 | Tensão de alimentação da lógica – fora da gamaLOGIC SUPPLY VOLTAGE OUT OF RANGEPode ser causado por um terminal de bateria solto, baterias muito descarregadas ou danificadas, ou má ligação da cablagem. | Pode ser causado por um terminal de bateria solto, baterias muito descarregadas ou danificadas, ou má ligação da cablagem. |
| 44214-4 | Tensão de alimentação da lógica – fora da gamaLOGIC SUPPLY VOLTAGE OUT OF RANGEPode ser causado por um terminal de bateria solto, baterias muito descarregadas ou danificadas, ou má ligação da cablagem. | Pode ser causado por um terminal de bateria solto, baterias muito descarregadas ou danificadas, ou má ligação da cablagem. |
| 44224-4 | Tensão de alimentação da lógica – fora da gamaLOGIC SUPPLY VOLTAGE OUT OF RANGEPode ser causado por um terminal de bateria solto, baterias muito descarregadas ou danificadas, ou má ligação da cablagem. | Pode ser causado por um terminal de bateria solto, baterias muito descarregadas ou danificadas, ou má ligação da cablagem. |
| 6616-6 | Falha de comunicação CAN – módulo de potênciaCANBUS FAILURE – POWER MODULEVerifique a alimentação de 24 V do módulo de potência e a continuidade da cablagem CAN entre a placa do solo e o módulo. | Verifique a alimentação de 24 V do módulo de potência e a continuidade da cablagem CAN entre a placa do solo e o módulo. |
| 6626-6 | Falha de comunicação CAN – módulo da plataformaCANBUS FAILURE – PLATFORM MODULELigue a máquina em modo solo e verifique a alimentação de 24 V e a continuidade da cablagem até à caixa da plataforma. | Ligue a máquina em modo solo e verifique a alimentação de 24 V e a continuidade da cablagem até à caixa da plataforma. |
| 6636-6 | Falha de comunicação CAN – módulo de deteção de carga (LSS)CANBUS FAILURE – LOAD SENSING SYSTEM MODULEVerifique o modelo, o mercado e a configuração LOAD no analisador e a alimentação de 24 V do módulo LSS. | Verifique o modelo, o mercado e a configuração LOAD no analisador e a alimentação de 24 V do módulo LSS. |
| 6646-6 | Falha de comunicação CAN – módulo de acessórioCANBUS FAILURE – ACCESSORY MODULEConsulte a documentação do módulo de acessório. | Consulte a documentação do módulo de acessório. |
| 66356-6 | Falha de comunicação CAN – sensor de inclinação do chassisCANBUS FAILURE – CHASSIS TILT SENSORVerifique a alimentação (+B e -B) e a cablagem CAN do sensor de inclinação dentro da caixa de comandos do solo. | Verifique a alimentação (+B e -B) e a cablagem CAN do sensor de inclinação dentro da caixa de comandos do solo. |
| 6716-7 | Avaria num acessório JLGACCESSORY FAULTConsulte a documentação do módulo de acessório. | Consulte a documentação do módulo de acessório. |
| 7717-7 | Circuito aberto na cablagem do motor de traçãoOPEN CIRCUIT DRIVE MOTOR WIRINGConsulte as avaliações elétricas do motor de tração, do motor da bomba e do módulo de potência (secções 3.5, 3.6 e 4.8). | Consulte as avaliações elétricas do motor de tração, do motor da bomba e do módulo de potência (secções 3.5, 3.6 e 4.8). |
| 7727-7 | Motor de tração bloqueado ou erro na cablagem de potênciaSTALLED TRACTION MOTOR OR POWER WIRING ERRORProvável motor de tração bloqueado ou problema na cablagem de potência; também pode ser avaria interna. | Provável motor de tração bloqueado ou problema na cablagem de potência; também pode ser avaria interna. |
| 7737-7 | Avaria no banco de condensadores – verificar circuitos de potênciaCAPACITOR BANK FAULT – CHECK POWER CIRCUITSAvaria interna ou externa impede a carga do banco de condensadores; se persistir com a cablagem do motor e da bomba desligada, é avaria interna. | Avaria interna ou externa impede a carga do banco de condensadores; se persistir com a cablagem do motor e da bomba desligada, é avaria interna. |
| 7747-7 | Curto-circuito na cablagem do campo (indutor)SHORT CIRCUIT FIELD WIRINGCablagem do campo incorreta ou motor danificado: verifique a cablagem F1/F2 e o motor. | Cablagem do campo incorreta ou motor danificado: verifique a cablagem F1/F2 e o motor. |
| 7757-7 | Circuito aberto na cablagem do campo (indutor)OPEN CIRCUIT FIELD WIRINGCablagem do campo incorreta ou motor danificado: verifique a cablagem F1/F2 e o motor. | Cablagem do campo incorreta ou motor danificado: verifique a cablagem F1/F2 e o motor. |
| 7767-7 | Motor da bomba bloqueado ou erro na cablagem de potênciaSTALLED PUMP MOTOR OR POWER WIRING ERRORMotor da bomba bloqueado, problema na cablagem de potência ou avaria do módulo do sistema. | Motor da bomba bloqueado, problema na cablagem de potência ou avaria do módulo do sistema. |
| 7777-7 | Circuito aberto na cablagem do motor da bombaOPEN CIRCUIT PUMP MOTOR WIRINGCircuito aberto entre o terminal -P do módulo e o motor da bomba: verifique a cablagem. | Circuito aberto entre o terminal -P do módulo e o motor da bomba: verifique a cablagem. |
| 7787-7 | Tensão no terminal T da tração alta – verificar circuitos de potênciaTRACTION T HIGH – CHECK POWER CIRCUITSPode ser erro na cablagem de potência (induzido +B/-T) ou avaria interna do módulo. | Pode ser erro na cablagem de potência (induzido +B/-T) ou avaria interna do módulo. |
| 7797-7 | Tensão no terminal T da tração baixa – verificar circuitos de potênciaTRACTION T LOW – CHECK POWER CIRCUITSPode ser erro na cablagem de potência (induzido +B/-T) ou avaria interna do módulo. | Pode ser erro na cablagem de potência (induzido +B/-T) ou avaria interna do módulo. |
| 77107-7 | Tensão no terminal P da bomba alta – verificar circuitos de potênciaPUMP P HIGH – CHECK POWER CIRCUITSPode ser erro na cablagem de potência da bomba (+BF2/-P) ou avaria interna do módulo. | Pode ser erro na cablagem de potência da bomba (+BF2/-P) ou avaria interna do módulo. |
| 77117-7 | Tensão no terminal P da bomba baixa – verificar circuitos de potênciaPUMP P LOW – CHECK POWER CIRCUITSPode ser erro na cablagem de potência da bomba (+BF2/-P) ou avaria interna do módulo. | Pode ser erro na cablagem de potência da bomba (+BF2/-P) ou avaria interna do módulo. |
| 77417-7 | Corrente de travagem do induzido demasiado altaARMATURE BRAKING CURRENT TOO HIGHPode ser causado por transportar carga excessiva em rampa acentuada, ou indicar avaria interna. | Pode ser causado por transportar carga excessiva em rampa acentuada, ou indicar avaria interna. |
| 77427-7 | Tensão do campo (indutor) incorretaFIELD VOLTAGE IMPROPERCircuito aberto ou curto na cablagem do campo ou no motor; desligue a cablagem e teste com uma ponte entre F1 e F2. | Circuito aberto ou curto na cablagem do campo ou no motor; desligue a cablagem e teste com uma ponte entre F1 e F2. |
| 8118-1 | Sensor de inclinação – não calibradoTILT SENSOR NOT CALIBRATEDCalibre o sensor de inclinação (secção 5.2); se necessário substitua-o e calibre de novo. | Calibre o sensor de inclinação (secção 5.2); se necessário substitua-o e calibre de novo. |
| 8128-1 | Sem dados do sensor de inclinação – desligado ou avariadoNO DATA FROM TILT SENSOR – NOT CONNECTED OR FAULTYVerifique as ligações e a cablagem do sensor de inclinação na caixa de comandos do solo; calibre ou substitua o sensor. | Verifique as ligações e a cablagem do sensor de inclinação na caixa de comandos do solo; calibre ou substitua o sensor. |
| 8218-2 | Erro na célula de carga n.º 1 (LSS)LSS CELL #1 ERRORConsulte a secção 2.3 (resolução de problemas) do manual do LSS, 3124288. | Consulte a secção 2.3 (resolução de problemas) do manual do LSS, 3124288. |
| 8228-2 | Erro na célula de carga n.º 2 (LSS)LSS CELL #2 ERRORConsulte a secção 2.3 (resolução de problemas) do manual do LSS, 3124288. | Consulte a secção 2.3 (resolução de problemas) do manual do LSS, 3124288. |
| 8238-2 | Erro na célula de carga n.º 3 (LSS)LSS CELL #3 ERRORConsulte a secção 2.3 (resolução de problemas) do manual do LSS, 3124288. | Consulte a secção 2.3 (resolução de problemas) do manual do LSS, 3124288. |
| 8248-2 | Erro na célula de carga n.º 4 (LSS)LSS CELL #4 ERRORConsulte a secção 2.3 (resolução de problemas) do manual do LSS, 3124288. | Consulte a secção 2.3 (resolução de problemas) do manual do LSS, 3124288. |
| 8258-2 | Sistema de deteção de carga (LSS) não calibradoLSS HAS NOT BEEN CALIBRATEDEsvazie a plataforma e calibre o LSS (secção 2.2 do manual do LSS, 3124288). | Esvazie a plataforma e calibre o LSS (secção 2.2 do manual do LSS, 3124288). |
| 9919-9 | LSS – reinício pelo watchdogLSS WATCHDOG RESETConsulte a secção 2.3 (resolução de problemas) do manual do LSS, 3124288. | Consulte a secção 2.3 (resolução de problemas) do manual do LSS, 3124288. |
| 9929-9 | LSS – erro de memória EEPROMLSS EEPROM ERRORConsulte a secção 2.3 (resolução de problemas) do manual do LSS, 3124288. | Consulte a secção 2.3 (resolução de problemas) do manual do LSS, 3124288. |
| 9939-9 | LSS – erro interno (tensão de excitação dos sensores)LSS INTERNAL ERROR – PIN EXCITATIONConsulte a secção 2.3 (resolução de problemas) do manual do LSS, 3124288. | Consulte a secção 2.3 (resolução de problemas) do manual do LSS, 3124288. |
| 9949-9 | LSS – erro interno (sinal DRDY do conversor A/D em falta)LSS INTERNAL ERROR – DRDY MISSING FROM A/DConsulte a secção 2.3 (resolução de problemas) do manual do LSS, 3124288. | Consulte a secção 2.3 (resolução de problemas) do manual do LSS, 3124288. |
| 9959-9 | Falha do módulo de potência – parâmetros (personalidades) fora da gamaPOWER MODULE FAILURE – PERSONALITY RANGE ERRORRegiste as personalidades, reponha os valores de fábrica mudando de modelo e voltando ao correto, e volte a introduzir as personalidades. | Registe as personalidades, reponha os valores de fábrica mudando de modelo e voltando ao correto, e volte a introduzir as personalidades. |
| 9969-9 | Falha do módulo de potência – erro internoPOWER MODULE FAILURE – INTERNAL ERRORDesligue e volte a ligar a máquina; se o erro persistir, substitua o módulo do sistema. | Desligue e volte a ligar a máquina; se o erro persistir, substitua o módulo do sistema. |
| 9979-9 | Falha do módulo de potência – verificar circuitos de potência ou MOSFET em curto-circuitoPOWER MODULE FAILURE – CHECK POWER CIRCUITS OR MOSFET SHORT CIRCUITConsulte as avaliações elétricas do motor de tração, do motor da bomba e do módulo de potência (secções 3.5, 3.6 e 4.8). | Consulte as avaliações elétricas do motor de tração, do motor da bomba e do módulo de potência (secções 3.5, 3.6 e 4.8). |
| 9989-9 | Falha da memória EEPROM – verificar todas as configuraçõesEEPROM FAILURE – CHECK ALL SETTINGSSubstitua a placa do solo. | Substitua a placa do solo. |
| 9999-9 | Funções bloqueadas – versão de software do módulo de potência incorretaFUNCTION LOCKED OUT – POWER MODULE SOFTWARE VERSION IMPROPERSubstitua o módulo de potência para limpar a falha. | Substitua o módulo de potência para limpar a falha. |
| 99109-9 | Funções bloqueadas – versão de software do módulo da plataforma incorretaFUNCTION LOCKED OUT – PLATFORM MODULE SOFTWARE VERSION IMPROPERReprograme a placa da plataforma. | Reprograme a placa da plataforma. |
| 99119-9 | Funções bloqueadas – versão de software do módulo LSS incorretaFUNCTION LOCKED OUT – LSS MODULE SOFTWARE VERSION IMPROPERSubstitua o módulo LSS para limpar a falha. | Substitua o módulo LSS para limpar a falha. |
| 99129-9 | Falha do módulo de potência – monitor do sistemaPOWER MODULE FAILURE – SYSTEM MONITORConsulte as avaliações elétricas do motor de tração, do motor da bomba e do módulo de potência (secções 3.5, 3.6 e 4.8). | Consulte as avaliações elétricas do motor de tração, do motor da bomba e do módulo de potência (secções 3.5, 3.6 e 4.8). |
| 99179-9 | Falha do conversor analógico-digital de alta resolução – interrupção perdidaHIGH RESOLUTION ANALOG TO DIGITAL FAILURE – INTERRUPT LOSTPossível motor da bomba a rodar ao contrário por uma válvula de retenção avariada, ou problema de software (atualize o software). | Possível motor da bomba a rodar ao contrário por uma válvula de retenção avariada, ou problema de software (atualize o software). |
| 99249-9 | Funções bloqueadas – máquina não configuradaFUNCTIONS LOCKED OUT – MACHINE NOT CONFIGUREDUse o analisador JLG para configurar todo o Machine Setup e as personalidades (secção 5.7). | Use o analisador JLG para configurar todo o Machine Setup e as personalidades (secção 5.7). |
| 99509-9 | Falha do módulo de potência – erro internoPOWER MODULE FAILURE – INTERNAL ERRORDesligue e volte a ligar a máquina; se o erro persistir, substitua o módulo do sistema. | Desligue e volte a ligar a máquina; se o erro persistir, substitua o módulo do sistema. |
| 99519-9 | Falha do módulo de potência – erro internoPOWER MODULE FAILURE – INTERNAL ERRORDesligue e volte a ligar a máquina; se o erro persistir, substitua o módulo do sistema. | Desligue e volte a ligar a máquina; se o erro persistir, substitua o módulo do sistema. |
| 99529-9 | Falha do módulo de potência – erro internoPOWER MODULE FAILURE – INTERNAL ERRORDesligue e volte a ligar a máquina; se o erro persistir, substitua o módulo do sistema. | Desligue e volte a ligar a máquina; se o erro persistir, substitua o módulo do sistema. |
| 99539-9 | Falha do módulo de potência – erro internoPOWER MODULE FAILURE – INTERNAL ERRORDesligue e volte a ligar a máquina; se o erro persistir, substitua o módulo do sistema. | Desligue e volte a ligar a máquina; se o erro persistir, substitua o módulo do sistema. |
| 99549-9 | Falha do módulo de potência – erro internoPOWER MODULE FAILURE – INTERNAL ERRORDesligue e volte a ligar a máquina; se o erro persistir, substitua o módulo do sistema. | Desligue e volte a ligar a máquina; se o erro persistir, substitua o módulo do sistema. |
| 99559-9 | Falha do módulo de potência – erro internoPOWER MODULE FAILURE – INTERNAL ERRORDesligue e volte a ligar a máquina; se o erro persistir, substitua o módulo do sistema. | Desligue e volte a ligar a máquina; se o erro persistir, substitua o módulo do sistema. |
| 99569-9 | Falha do módulo de potência – erro internoPOWER MODULE FAILURE – INTERNAL ERRORDesligue e volte a ligar a máquina; se o erro persistir, substitua o módulo do sistema. | Desligue e volte a ligar a máquina; se o erro persistir, substitua o módulo do sistema. |
| 99579-9 | Falha do módulo de potência – erro internoPOWER MODULE FAILURE – INTERNAL ERRORDesligue e volte a ligar a máquina; se o erro persistir, substitua o módulo do sistema. | Desligue e volte a ligar a máquina; se o erro persistir, substitua o módulo do sistema. |
| 99589-9 | Falha do módulo de potência – erro internoPOWER MODULE FAILURE – INTERNAL ERRORDesligue e volte a ligar a máquina; se o erro persistir, substitua o módulo do sistema. | Desligue e volte a ligar a máquina; se o erro persistir, substitua o módulo do sistema. |
| 99609-9 | Falha do módulo de potência – erro internoPOWER MODULE FAILURE – INTERNAL ERRORDesligue e volte a ligar a máquina; se o erro persistir, substitua o módulo do sistema. | Desligue e volte a ligar a máquina; se o erro persistir, substitua o módulo do sistema. |
| 99629-9 | Falha do módulo de potência – erro internoPOWER MODULE FAILURE – INTERNAL ERRORDesligue e volte a ligar a máquina; se o erro persistir, substitua o módulo do sistema. | Desligue e volte a ligar a máquina; se o erro persistir, substitua o módulo do sistema. |
| 99639-9 | Falha do módulo de potência – erro internoPOWER MODULE FAILURE – INTERNAL ERRORDesligue e volte a ligar a máquina; se o erro persistir, substitua o módulo do sistema. | Desligue e volte a ligar a máquina; se o erro persistir, substitua o módulo do sistema. |
| 99649-9 | Falha do módulo de potência – erro internoPOWER MODULE FAILURE – INTERNAL ERRORDesligue e volte a ligar a máquina; se o erro persistir, substitua o módulo do sistema. | Desligue e volte a ligar a máquina; se o erro persistir, substitua o módulo do sistema. |
| 99699-9 | Falha do módulo de potência – erro internoPOWER MODULE FAILURE – INTERNAL ERRORDesligue e volte a ligar a máquina; se o erro persistir, substitua o módulo do sistema. | Desligue e volte a ligar a máquina; se o erro persistir, substitua o módulo do sistema. |
| 99709-9 | Falha do módulo de potência – erro internoPOWER MODULE FAILURE – INTERNAL ERRORDesligue e volte a ligar a máquina; se o erro persistir, substitua o módulo do sistema. | Desligue e volte a ligar a máquina; se o erro persistir, substitua o módulo do sistema. |
| 99719-9 | Falha do módulo de potência – erro internoPOWER MODULE FAILURE – INTERNAL ERRORDesligue e volte a ligar a máquina; se o erro persistir, substitua o módulo do sistema. | Desligue e volte a ligar a máquina; se o erro persistir, substitua o módulo do sistema. |
| 991439-9 | Falha do módulo de potência – erro internoPOWER MODULE FAILURE – INTERNAL ERRORDesligue e volte a ligar a máquina; se o erro persistir, substitua o módulo do sistema. | Desligue e volte a ligar a máquina; se o erro persistir, substitua o módulo do sistema. |
| 991449-9 | Falha do módulo de potência – erro internoPOWER MODULE FAILURE – INTERNAL ERRORDesligue e volte a ligar a máquina; se o erro persistir, substitua o módulo do sistema. | Desligue e volte a ligar a máquina; se o erro persistir, substitua o módulo do sistema. |
| 991459-9 | Falha do módulo de potência – erro internoPOWER MODULE FAILURE – INTERNAL ERRORDesligue e volte a ligar a máquina; se o erro persistir, substitua o módulo do sistema. | Desligue e volte a ligar a máquina; se o erro persistir, substitua o módulo do sistema. |
| 991469-9 | Falha do módulo de potência – erro internoPOWER MODULE FAILURE – INTERNAL ERRORDesligue e volte a ligar a máquina; se o erro persistir, substitua o módulo do sistema. | Desligue e volte a ligar a máquina; se o erro persistir, substitua o módulo do sistema. |
| 991479-9 | Falha do módulo de potência – erro internoPOWER MODULE FAILURE – INTERNAL ERRORDesligue e volte a ligar a máquina; se o erro persistir, substitua o módulo do sistema. | Desligue e volte a ligar a máquina; se o erro persistir, substitua o módulo do sistema. |
| 991489-9 | Falha do módulo de potência – erro internoPOWER MODULE FAILURE – INTERNAL ERRORDesligue e volte a ligar a máquina; se o erro persistir, substitua o módulo do sistema. | Desligue e volte a ligar a máquina; se o erro persistir, substitua o módulo do sistema. |
| 991499-9 | Falha do módulo de potência – erro internoPOWER MODULE FAILURE – INTERNAL ERRORDesligue e volte a ligar a máquina; se o erro persistir, substitua o módulo do sistema. | Desligue e volte a ligar a máquina; se o erro persistir, substitua o módulo do sistema. |
Fonte: 1930ES, 2032ES, 2632ES, 2646ES, 3246ES Service & Maintenance Manual (PVC 2004), Section 6 – Diagnostic Trouble Codes (DTC check tables), n.º 31217119 (2021-04-26). Os códigos e o seu significado podem variar com o número de série: confirme sempre no manual da sua máquina. PDF Manuais JLG 1930ES
O código persiste ou a máquina não trabalha?
Pedir assistênciaPeças, manuais e assistência JLG 1930ES
Perguntas frequentes sobre a JLG 1930ES
Qual é a altura da JLG 1930ES?
7,8 m de altura de trabalho, com a plataforma a 5,8 m (valores da ES1932 atual).
A JLG 1930ES passa numa porta?
Com 0,81 m de largura e 1,63 m de altura com as guardas rebatidas, passa em portas e vãos com mais de 0,81 m de largura. A antiga 1930ES tinha 0,76 m.
Quantas pessoas leva a JLG 1930ES?
230 kg: 2 pessoas em interior ou 1 pessoa em exterior.
Quanto pesa a JLG 1930ES?
1565 kg na versão europeia (CE) da ES1932.
Qual é a diferença entre a 1930ES e a ES1932?
A ES1932 é a sucessora da 1930ES: a mesma classe de 8 m, com 0,81 m de largura em vez de 0,76 m e 7,8 m de altura de trabalho. Os manuais e as peças da 1930ES continuam disponíveis.
Que baterias usa a JLG 1930ES?
4 baterias AGM de 6 V e 213 Ah (24 V), com carregador automático de 27 A (ES1932 atual).
Qual é o preço da JLG 1930ES?
O preço é sob consulta: depende da configuração (opções, pneus, acessórios) e da entrega. Peça uma proposta à Trapézio de Prismas, representante oficial JLG em Portugal.
Onde encontro o manual da JLG 1930ES?
Os manuais de operação, serviço e peças da JLG 1930ES estão na nossa biblioteca de manuais JLG, por número de série. Na mesma página pode pedir peças originais.
Outras máquinas JLG
Ver todas
Plataformas de tesoura
JLG ES2646
Tesoura elétrica de 10 m de altura de trabalho com 545 kg de capacidade e plataforma larga de 1,17 m.
- Altura de trabalho
- 9,92 m
- Dimensões da plataforma
- 1,17 × 2,23 m
Plataformas de tesoura
JLG 3246ES
Tesoura elétrica de 12 m de altura de trabalho com plataforma ampla.
- Altura de trabalho
- 11,75 m
- Dimensões da plataforma
- 0,95 × 2,12 m
Precisa de uma máquina, de uma peça ou de apoio técnico?
Fale connosco. Respondemos com rapidez e com conhecimento técnico.
