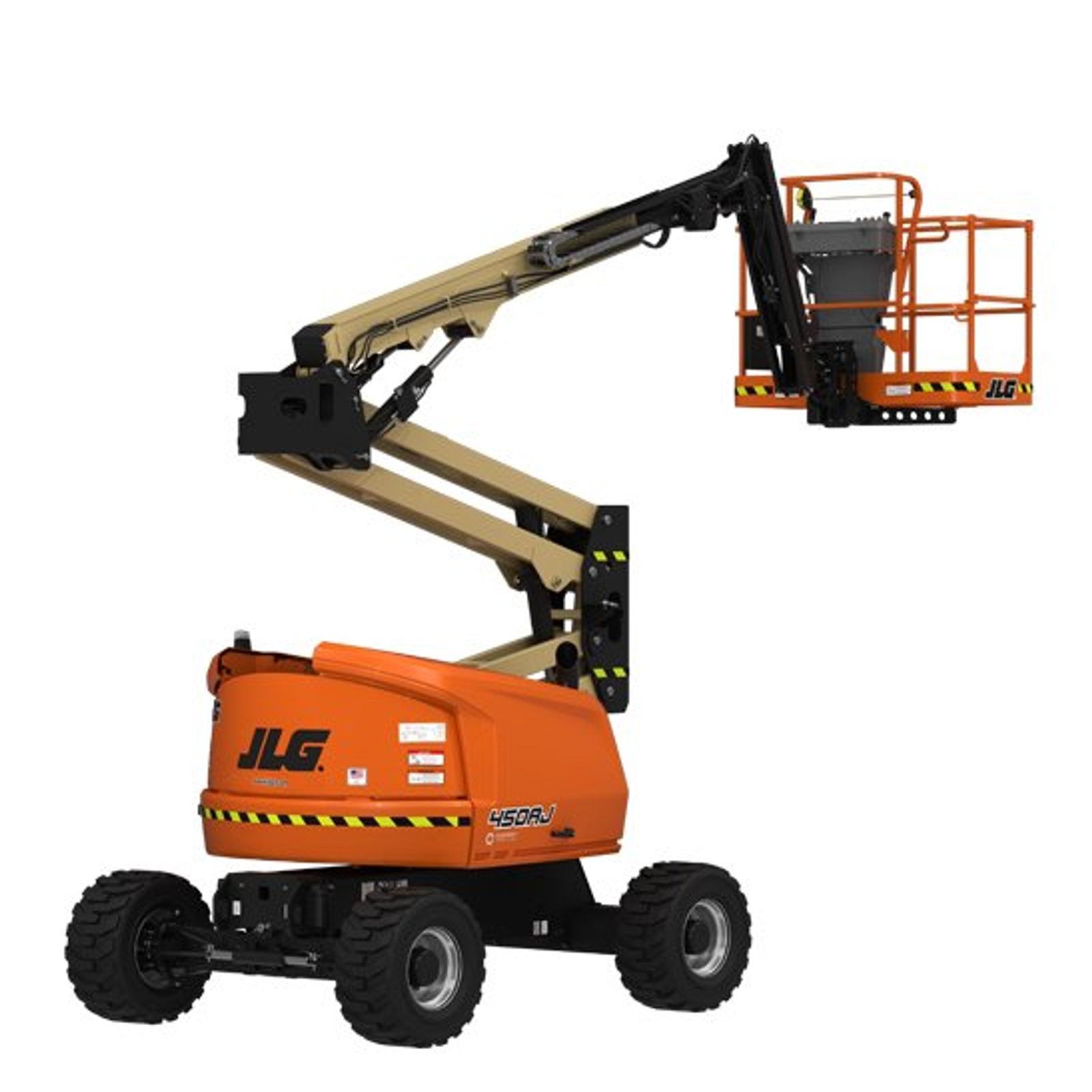

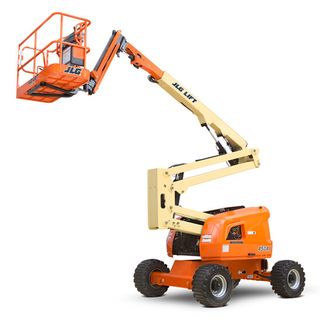

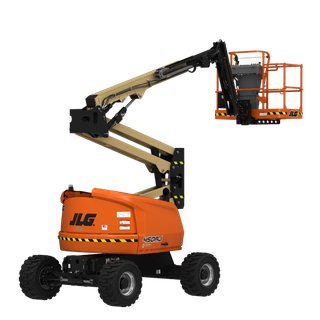

JLG 450AJ
Plataforma articulada diesel · 16 m
Plataforma articulada diesel com jib, para alcance por cima de obstáculos em obra.
- Altura de trabalho
- 15,77 m
- Alcance horizontal
- 7,62 m
- Capacidade da plataforma
- 250 kg
- Peso da máquina
- 6495 kg
- Alimentação
- Diesel, Deutz 36 kW
Representante oficial JLG em Portugal · venda, peças e assistência técnica
JLG 450AJ: para que serve

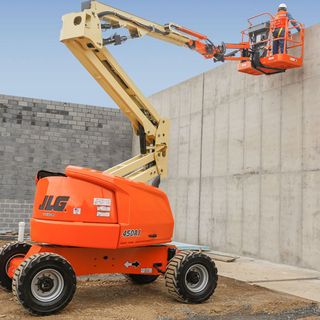

A JLG 450AJ é a plataforma articulada diesel de 16 m mais conhecida em obra: 15,77 m de altura de trabalho, 7,62 m de alcance horizontal e 250 kg de capacidade na plataforma, sem restrições em toda a área de trabalho.
O braço articulado com jib de 1,24 m permite subir e passar por cima de obstáculos até 7,30 m de altura e depois posicionar a plataforma com precisão, por exemplo por cima de uma cobertura ou entre estruturas metálicas. A torre roda 355° sem saliência traseira, por isso trabalha junto a paredes e em ruas estreitas sem invadir o espaço ao lado.
Com 2,35 m de largura, 6,5 t e pneus todo-o-terreno com enchimento de espuma, é uma máquina de exterior para obra, fachadas e manutenção industrial. O motor Deutz D2.9 de 36 kW cumpre a norma europeia Fase V.
Aplicações
- Construção e estruturas metálicas
- Fachadas, caixilharia e revestimentos
- Coberturas e caleiras
- Manutenção industrial em exterior
- Instalações elétricas e AVAC em altura
Ficha técnica JLG 450AJ
Valores da ficha técnica europeia (CE) do fabricante. Podem variar com a configuração e as opções.
Altura e alcance
- Altura de trabalho
- 15,77 m
- Altura da plataforma
- 13,72 m
- Alcance horizontal
- 7,62 m
- Alcance de trabalho
- 8,27 m (inclui 0,65 m para além da plataforma)
- Altura de passagem sobre obstáculos
- 7,30 m
- Comprimento do jib
- 1,24 m
- Amplitude de articulação do jib
- 145° (+76° / -69°)
- Rotação da plataforma (hidráulica)
- 180°
- Rotação da torre
- 355° (não contínua)
- Saliência traseira em rotação
- Zero
Capacidade
- Capacidade da plataforma (sem restrições)
- 250 kg
Plataforma
- Dimensões da plataforma
- 0,76 × 1,83 m
Dimensões e transporte
- Comprimento (recolhida)
- 6,58 m
- Largura total (eixos recolhidos)
- 2,35 m
- Altura (recolhida)
- 2,27 m
- Distância entre eixos
- 2,36 m
- Altura ao solo
- 0,42 m
Peso e pressão no solo
- Peso da máquina (CE)
- 6495 kg
- Pressão máxima no solo
- 4,0 kg/cm²
Motor e energia
- Motor
- Diesel Deutz D2.9 L4, 36 kW (49 hp)
- Norma de emissões
- Fase V (Stage V)
- Depósito de combustível
- 60,5 l
- Sistema hidráulico (capacidade)
- 144 l
- Alimentação auxiliar
- 12 V CC
Deslocação
- Velocidade de deslocação (4x4)
- 6,8 km/h
- Inclinação máxima superável (4x4)
- 45 %
- Oscilação do eixo
- 0,10 m
- Raio de viragem interior
- 2,06 m
- Raio de viragem exterior
- 4,78 m
- Pneus
- 33/1550 × 16,5 extralargos, com enchimento de espuma
Equipamento JLG 450AJ
De série
- Plataforma de acesso baixo de 0,76 × 1,83 m
- Entrada lateral com barra intermédia basculante
- Operação multifunções
- Joystick de deslocação totalmente proporcional com comando de direção integrado (polegar)
- Joystick totalmente proporcional para braço principal e rotação da torre
- Controlo de várias velocidades para braço inferior, telescópico e rotação da plataforma
- Velocidade lenta selecionável nas funções de deslocação, elevação e rotação
- Jib articulado de 1,24 m
- Rotação motorizada da plataforma de 170°
- Painel luminoso de estado da máquina na consola da plataforma
- Sistema de deteção de carga
- Cabo de alimentação CA até à plataforma
- Sistema de alarme e paragem por avaria do motor
- Capôs da torre em aço tipo asa de gaivota
- Tabuleiro do motor basculante
- Silenciador com pára-chispas
- Sistema de controlo ADE® (Advanced Design Electronics)
- Transmissão hidrostática
- Buzina
- Alarme e luz indicadora de inclinação de 4°
- Pneus extralargos 33/1550 × 16,5 com enchimento de espuma
- Olhais de elevação e amarração
- Conta-horas
- Seletor de comandos na base com chave
- Paragem do motor por baixo nível de combustível
- Tabuleiro de ferramentas na plataforma
- Alimentação auxiliar de 12 V CC
Opcional
- Plataforma de acesso baixo de 0,76 × 1,22 m
- Plataforma de acesso baixo de 0,76 × 1,52 m
- Plataforma de acesso baixo de 0,76 × 0,91 m, entrada traseira
- Entrada lateral com portão de abertura para dentro
- Linha de ar de 13 mm até à plataforma
- Tração às quatro rodas
- Pneus 14 × 17,5 com enchimento de espuma
- Eixo dianteiro oscilante
- Gerador integrado de 4000 W
- Pack SkyPower® com gerador integrado de 7500 W
- Pack SkyWelder® com soldador de 250 A na plataforma
- Alarme de movimento
- Pack de iluminação (luzes de trabalho na plataforma e faróis dianteiros e traseiros)
- Luzes de trabalho na plataforma
- Faróis dianteiros e traseiros
- Pirilampo âmbar intermitente
- Fichas e tomadas
- Pack para ambientes agressivos (cobertura da consola, limpa-braços e foles dos cilindros)
- Silenciador com catalisador
- SkyGuard com pirilampo
- SkyGuard sem pirilampo
- Tabuleiro de arrumação de canto
- ClearSky Locate
- ClearSky CAN
Comparar a JLG 450AJ
As características principais da JLG 450AJ ao lado de modelos parecidos.
| Característica | JLG 450AJ | JLG E450AJ | JLG 600AJ | JLG 520AJ |
|---|---|---|---|---|
| Altura de trabalho | 15,77 m | 15,72 m | 20,42 m | 18,00 m |
| Alcance horizontal | 7,62 m | 7,24 m | 12,22 m | 9,98 m |
| Capacidade da plataforma | 250 kg | 230 kg | 230 kg | 250 kg |
| Peso da máquina | 6495 kg | 6670 kg | 10 620 kg | 7985 kg |
| Alimentação | Diesel, Deutz 36 kW | Elétrica, 48 V | Diesel, Deutz 36,4 kW | Diesel, Deutz 36,4 kW |
Transporte e utilização
Transporte: pesa 6495 kg e mede 6,58 × 2,35 × 2,27 m recolhida, por isso viaja num camião porta-máquinas ou num reboque de máquinas com rampa.
Onde trabalha: foi pensada para exterior e terrenos de obra, com 45 % de inclinação superável e pneus com enchimento de espuma. A pressão máxima no solo é de 4,0 kg/cm²: em pavimentos frágeis use placas de distribuição de carga.
Operador: O operador tem de ter formação adequada para trabalhar com plataformas elevatórias (PEMP): a entidade empregadora é obrigada a garanti-la (Decreto-Lei n.º 50/2005). O cartão IPAF/PAL é a formação mais reconhecida no setor.
Inspeções: Como qualquer equipamento de trabalho de elevação de pessoas, tem de passar verificações periódicas obrigatórias (DL 50/2005), além da manutenção preventiva do fabricante.
Preço da JLG 450AJ
O preço de uma JLG 450AJ nova é sob consulta: depende da configuração (opções, pneus, motorização, acessórios), do prazo e do local de entrega. Diga-nos para que trabalho é a máquina e enviamos uma proposta.
Códigos de erro JLG 450AJ
Pesquise o código que a máquina mostra para ver o que significa.
O visor do posto de comando do solo mostra os códigos de avaria (DTC) do sistema de controlo JLG e do motor; a luz indicadora acende quando há um DTC ativo e os códigos ativos aparecem com um asterisco (*). Também podem ser lidos com o analisador JLG; os dois primeiros dígitos do DTC são o código de piscas (ex.: falta de combustível = 0/0).
264 códigos
| Código | Significado | O que verificar |
|---|---|---|
| 00110-0 | Tudo OK (modo plataforma)EVERYTHING OK | |
| 00210-0 | Tudo OK (modo solo)GROUND MODE OK | |
| 001010-0 | Funções em velocidade reduzida – fora da posição de transporteRUNNING AT CUTBACK – OUT OF TRANSPORT POSITION | |
| 001110-0 | Pedal solto – função selecionada sem pisar o pedalFSW OPENPara limpar o código, solte todos os comandos (posição neutra) e o pedal. | Para limpar o código, solte todos os comandos (posição neutra) e o pedal. |
| 001210-0 | Funções em velocidade mínima – interruptor de velocidade mínima abertoRUNNING AT CREEP – CREEP SWITCH OPEN | |
| 001310-0 | Funções em velocidade mínima – máquina inclinada e plataforma elevadaRUNNING AT CREEP – TILTED AND ABOVE ELEVATION | |
| 00310-0 | Nível de combustível baixo – motor desligadoFUEL LEVEL LOW – ENGINE SHUTDOWNPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 00350-0 | Alimentação auxiliar/descida de emergência (APU) ativaAPU ACTIVE | |
| 00360-0 | Função impedida – função selecionada antes da ativação no posto do soloFUNCTION PREVENTED – FUNCTION SELECTED BEFORE GROUND ENABLEPara limpar o código, solte todos os comandos (posição neutra) e o pedal. | Para limpar o código, solte todos os comandos (posição neutra) e o pedal. |
| 00390-0 | SkyGuard ativado – funções cortadasSKYGUARD ACTIVE – FUNCTIONS CUTOUT | |
| 2112-1 | Ciclo de alimentação (mensagem normal a cada ligação)Power Cycle | |
| 2122-1 | Comutador de chave com avaria – plataforma e solo selecionados em simultâneoKEYSWITCH FAULTY | |
| 2132-1 | Pedal (footswitch) com avaria – sinais em desacordoFSW FAULTYPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 2212-2 | Problema de função – comando de buzina ativo permanentemente (acionado ao ligar)FUNCTION PROBLEM – HORN PERMANENTLY SELECTED | |
| 2242-2 | Problema de função – comando de direção à esquerda ativo permanentemente (acionado ao ligar)FUNCTION PROBLEM – STEER LEFT PERMANENTLY SELECTED | |
| 2252-2 | Problema de função – comando de direção à direita ativo permanentemente (acionado ao ligar)FUNCTION PROBLEM – STEER RIGHT PERMANENTLY SELECTED | |
| 2272-2 | Interruptores de direção com avaria – esquerda e direita ativas em simultâneoSTEER SWITCHES FAULTY | |
| 22112-2 | Bloqueio do pedal ativado – pedal pressionado demasiado tempo sem comandoFSW INTERLOCK TRIPPED | |
| 22122-2 | Deslocação bloqueada – joystick movido antes de pisar o pedalDRIVE LOCKED – JOYSTICK MOVED BEFORE FOOTSWITCH | |
| 22132-2 | Direção bloqueada – selecionada antes de pisar o pedalSTEER LOCKED – SELECTED BEFORE FOOTSWITCHPara limpar o código, solte todos os comandos (posição neutra) e o pedal. | Para limpar o código, solte todos os comandos (posição neutra) e o pedal. |
| 22162-2 | Joystick de deslocação/direção – fora da gama (valor alto)D/S JOY. OUT OF RANGE HIGH | |
| 22172-2 | Joystick de deslocação/direção – tomada central com avariaD/S JOY. CENTER TAP BAD | |
| 22192-2 | Joystick de elevação/giro – fora da gama (valor alto)L/S JOY. OUT OF RANGE HIGH | |
| 22202-2 | Joystick de elevação/giro – tomada central com avariaL/S JOY. CENTER TAP BAD | |
| 22212-2 | Elevação/giro bloqueados – joystick movido antes de pisar o pedalLIFT/SWING LOCKED – JOYSTICK MOVED BEFORE FOOTSWITCH | |
| 22222-2 | A aguardar que o pedal seja soltoWAITING FOR FSW TO BE OPENPara limpar o código, solte todos os comandos (posição neutra) e o pedal. | Para limpar o código, solte todos os comandos (posição neutra) e o pedal. |
| 22232-2 | Interruptores de função bloqueados – acionados antes da ativaçãoFUNCTION SWITCHES LOCKED – SELECTED BEFORE ENABLEPara limpar o código, solte todos os comandos (posição neutra) e o pedal. | Para limpar o código, solte todos os comandos (posição neutra) e o pedal. |
| 22242-2 | Pedal pressionado durante o arranque do motorFOOTSWITCH SELECTED BEFORE START | |
| 22472-2 | Problema de função – comando de rotação da plataforma à esquerda ativo permanentemente (acionado ao ligar)FUNCTION PROBLEM – PLATFORM ROTATE LEFT PERMANENTLY SELECTED | |
| 22482-2 | Problema de função – comando de rotação da plataforma à direita ativo permanentemente (acionado ao ligar)FUNCTION PROBLEM – PLATFORM ROTATE RIGHT PERMANENTLY SELECTED | |
| 22492-2 | Problema de função – comando de subida do jib ativo permanentemente (acionado ao ligar)FUNCTION PROBLEM – JIB LIFT UP PERMANENTLY SELECTED | |
| 22502-2 | Problema de função – comando de descida do jib ativo permanentemente (acionado ao ligar)FUNCTION PROBLEM – JIB LIFT DOWN PERMANENTLY SELECTED | |
| 22512-2 | Problema de função – comando de recolha do telescópico ativo permanentemente (acionado ao ligar)FUNCTION PROBLEM – TELESCOPE IN PERMANENTLY SELECTED | |
| 22522-2 | Problema de função – comando de extensão do telescópico ativo permanentemente (acionado ao ligar)FUNCTION PROBLEM – TELESCOPE OUT PERMANENTLY SELECTED | |
| 22572-2 | Problema de função – comando de subida da torre ativo permanentemente (acionado ao ligar)FUNCTION PROBLEM – TOWER LIFT UP PERMANENTLY SELECTED | |
| 22582-2 | Problema de função – comando de descida da torre ativo permanentemente (acionado ao ligar)FUNCTION PROBLEM – TOWER LIFT DOWN PERMANENTLY SELECTED | |
| 22622-2 | Problema de função – comando de nivelamento da plataforma (subir) ativo permanentemente (acionado ao ligar)FUNCTION PROBLEM – PLATFORM LEVEL UP PERMANENTLY SELECTED | |
| 22632-2 | Problema de função – comando de nivelamento da plataforma (descer) ativo permanentemente (acionado ao ligar)FUNCTION PROBLEM – PLATFORM LEVEL DOWN PERMANENTLY SELECTED | |
| 22642-2 | Problema de função – comando de anulação do DOS (orientação de deslocação) ativo permanentemente (acionado ao ligar)FUNCTION PROBLEM – DOS OVERRIDE PERMANENTLY SELECTED | |
| 22862-2 | Problema de função – comando de anulação do Soft Touch/SkyGuard ativo permanentemente (acionado ao ligar)FUNCTION PROBLEM – SOFT TOUCH/SKYGUARD OVERRIDE PERMANENTLY SELECTED | |
| 2342-3 | Interruptores de função com avaria – dois sentidos selecionados (ver diagnóstico da lança)FUNCTION SWITCHES FAULTY – CHECK DIAGNOSTICS/BOOM | |
| 2352-3 | Interruptores de função bloqueados – acionados antes da alimentação auxiliarFUNCTION SWITCHES LOCKED – SELECTED BEFORE AUX POWER | |
| 2362-3 | Interruptores de função bloqueados – acionados antes do interruptor de arranqueFUNCTION SWITCHES LOCKED – SELECTED BEFORE START SWITCH | |
| 2372-3 | Interruptor de arranque bloqueado – acionado antes do comutador de chaveSTART SWITCH LOCKED – SELECTED BEFORE KEYSWITCH | |
| 23102-3 | Problema de função – comando de ativação no posto do solo ativo permanentemente (acionado ao ligar)FUNCTION PROBLEM – GROUND ENABLE PERMANENTLY SELECTEDPara limpar o código, solte todos os comandos (posição neutra) e o pedal. | Para limpar o código, solte todos os comandos (posição neutra) e o pedal. |
| 23432-3 | Sensor de ângulo da lança – não calibradoBOOM ANGLE SENSOR – NOT CALIBRATED | |
| 23442-3 | Sensor de ângulo da lança – fora da gama (valor alto)BOOM ANGLE SENSOR – OUT OF RANGE HIGHPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 23452-3 | Sensor de ângulo da lança – fora da gama (valor baixo)BOOM ANGLE SENSOR – OUT OF RANGE LOWPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 23462-3 | Sensor de ângulo da lança não respondeBOOM ANGLE SENSOR – NOT RESPONDINGPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 23702-3 | Problema de função – comando de subida do jib ativo permanentemente (acionado ao ligar)FUNCTION PROBLEM – JIB LIFT UP PERMANENTLY SELECTED | |
| 23712-3 | Problema de função – comando de descida do jib ativo permanentemente (acionado ao ligar)FUNCTION PROBLEM – JIB LIFT DOWN PERMANENTLY SELECTED | |
| 23722-3 | Problema de função – comando de giro à esquerda ativo permanentemente (acionado ao ligar)FUNCTION PROBLEM – SWING LEFT PERMANENTLY SELECTED | |
| 23732-3 | Problema de função – comando de giro à direita ativo permanentemente (acionado ao ligar)FUNCTION PROBLEM – SWING RIGHT PERMANENTLY SELECTED | |
| 23962-3 | Sensores de ângulo da lança em desacordoBOOM ANGLE SENSOR DISAGREEMENTPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 231052-3 | Problema de função – comando de subida da torre ativo permanentemente (acionado ao ligar)FUNCTION PROBLEM – TOWER LIFT UP PERMANENTLY SELECTED | |
| 231062-3 | Problema de função – comando de descida da torre ativo permanentemente (acionado ao ligar)FUNCTION PROBLEM – TOWER LIFT DOWN PERMANENTLY SELECTED | |
| 231072-3 | Problema de função – comando de subida ativo permanentemente (acionado ao ligar)FUNCTION PROBLEM – LIFT UP PERMANENTLY SELECTED | |
| 231082-3 | Problema de função – comando de descida ativo permanentemente (acionado ao ligar)FUNCTION PROBLEM – LIFT DOWN PERMANENTLY SELECTED | |
| 231092-3 | Problema de função – comando de recolha do telescópico ativo permanentemente (acionado ao ligar)FUNCTION PROBLEM – TELESCOPE IN PERMANENTLY SELECTED | |
| 231102-3 | Problema de função – comando de extensão do telescópico ativo permanentemente (acionado ao ligar)FUNCTION PROBLEM – TELESCOPE OUT PERMANENTLY SELECTED | |
| 231112-3 | Problema de função – comando de nivelamento da plataforma (subir) ativo permanentemente (acionado ao ligar)FUNCTION PROBLEM – PLATFORM LEVEL UP PERMANENTLY SELECTED | |
| 231122-3 | Problema de função – comando de nivelamento da plataforma (descer) ativo permanentemente (acionado ao ligar)FUNCTION PROBLEM – PLATFORM LEVEL DOWN PERMANENTLY SELECTED | |
| 231132-3 | Problema de função – comando de rotação da plataforma à esquerda ativo permanentemente (acionado ao ligar)FUNCTION PROBLEM – PLATFORM ROTATE LEFT PERMANENTLY SELECTED | |
| 231142-3 | Problema de função – comando de rotação da plataforma à direita ativo permanentemente (acionado ao ligar)FUNCTION PROBLEM – PLATFORM ROTATE RIGHT PERMANENTLY SELECTED | |
| 231542-3 | Interruptores de telescópico recolhido em desacordoTELESCOPE RETRACT SWITCHES – DISAGREEMENTPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 231552-3 | Interruptores de giro em desacordoSWING SWITCHES – DISAGREEMENTPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 231632-3 | Problema de função – comando de anulação do sistema de segurança (MSSO) ativo permanentemente (acionado ao ligar)FUNCTION PROBLEM – MSSO PERMANENTLY SELECTEDPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 231702-3 | Sensor de ângulo da lança – feita apenas calibração de um pontoBOOM ANGLE SENSOR – SINGLE POINT CALIBRATION PERFORMED | |
| 232402-3 | Sensor de ângulo da lança – ângulo fora da gama (valor baixo)BOOM ANGLE SENSOR – ANGLE OUT OF RANGE LOW | |
| 2412-4 | Sensor de temperatura ambiente – fora da gama (valor baixo)AMBIENT TEMPERATURE SENSOR – OUT OF RANGE LOW | |
| 2422-4 | Sensor de temperatura ambiente – fora da gama (valor alto)AMBIENT TEMPERATURE SENSOR – OUT OF RANGE HIGH | |
| 2582-5 | Deslocação e elevação impedidas – travões libertados eletricamente para reboqueDRIVE & LIFT PREVENTED – BRAKES ELECTRICALLY RELEASED FOR TOWING | |
| 2592-5 | Modelo alterado – hidráulica suspensa – reiniciar com a paragem de emergênciaMODEL CHANGED – HYDRAULICS SUSPENDED – CYCLE EMSPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 25132-5 | Movimento cortado – gerador em funcionamentoGENERATOR MOTION CUTOUT ACTIVE | |
| 25142-5 | Funções da lança impedidas – deslocação selecionadaBOOM PREVENTED – DRIVE SELECTED | |
| 25162-5 | Deslocação impedida – plataforma elevadaDRIVE PREVENTED – ABOVE ELEVATION | |
| 25172-5 | Deslocação impedida – máquina inclinada e plataforma elevadaDRIVE PREVENTED – TILTED & ABOVE ELEVATION | |
| 25182-5 | Deslocação impedida – função da lança selecionadaDRIVE PREVENTED – BOOM SELECTED | |
| 25482-5 | Modo de teste do sistema ativoSYSTEM TEST MODE ACTIVE | |
| 25492-5 | Deslocação e lança impedidas – Soft Touch ativadoDRIVE & BOOM PREVENTED – SOFT TOUCH ACTIVE | |
| 25632-5 | Interruptores do SkyGuard em desacordoSKYGUARD SWITCH – DISAGREEMENT | |
| 25642-5 | Deslocação impedida – travão esquerdo não desbloqueiaDRIVE PREVENTED – LEFT BRAKE NOT RELEASING | |
| 25762-5 | Nivelamento da plataforma impedido – plataforma elevadaPLATFORM LEVEL PREVENTED – ABOVE ELEVATIONPara limpar o código, solte todos os comandos (posição neutra) e o pedal. | Para limpar o código, solte todos os comandos (posição neutra) e o pedal. |
| 3313-3 | Travão – curto-circuito ao positivo da bateriaBRAKE – SHORT TO BATTERYPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 3323-3 | Travão – circuito abertoBRAKE – OPEN CIRCUITPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 3343-3 | Válvula de subida – circuito abertoLIFT UP VALVE – OPEN CIRCUIT | |
| 3363-3 | Válvula de descida – circuito abertoLIFT DOWN VALVE – OPEN CIRCUIT | |
| 33113-3 | Alarme do chassis – curto-circuito ao positivo da bateriaGROUND ALARM – SHORT TO BATTERYPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 33583-3 | Válvula de descarga principal – curto-circuito à massaMAIN DUMP VALVE – SHORT TO GROUNDPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 33593-3 | Válvula de descarga principal – circuito abertoMAIN DUMP VALVE – OPEN CIRCUIT | |
| 33603-3 | Válvula de descarga principal – curto-circuito ao positivo da bateriaMAIN DUMP VALVE – SHORT TO BATTERYPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 33613-3 | Travão – curto-circuito à massaBRAKE – SHORT TO GROUNDPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 33623-3 | Solenoide de arranque – curto-circuito à massaSTART SOLENOID – SHORT TO GROUNDPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 33633-3 | Solenoide de arranque – circuito abertoSTART SOLENOID – OPEN CIRCUITPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 33643-3 | Solenoide de arranque – curto-circuito ao positivo da bateriaSTART SOLENOID – SHORT TO BATTERYPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 33713-3 | Alarme do chassis – curto-circuito à massaGROUND ALARM – SHORT TO GROUND | |
| 33723-3 | Alarme do chassis – circuito abertoGROUND ALARM – OPEN CIRCUIT | |
| 33733-3 | Gerador/máquina de soldar – curto-circuito à massaGEN SET/WELDER – SHORT TO GROUNDPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 33743-3 | Gerador/máquina de soldar – circuito abertoGEN SET/WELDER – OPEN CIRCUITPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 33753-3 | Gerador/máquina de soldar – curto-circuito ao positivo da bateriaGEN SET/WELDER – SHORT TO BATTERYPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 33763-3 | Luzes dianteiras/traseiras – curto-circuito à massaHEAD TAIL LIGHT – SHORT TO GROUNDPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 33773-3 | Luzes dianteiras/traseiras – circuito abertoHEAD TAIL LIGHT – OPEN CIRCUITPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 33783-3 | Luzes dianteiras/traseiras – curto-circuito ao positivo da bateriaHEAD TAIL LIGHT – SHORT TO BATTERYPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 33823-3 | Válvula de nivelamento da plataforma (subir) – curto-circuito à massaPLATFORM LEVEL UP VALVE – SHORT TO GROUNDPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 33833-3 | Válvula de nivelamento da plataforma (subir) – circuito abertoPLATFORM LEVEL UP VALVE – OPEN CIRCUIT | |
| 33843-3 | Válvula de nivelamento da plataforma (subir) – curto-circuito ao positivo da bateriaPLATFORM LEVEL UP VALVE – SHORT TO BATTERYPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 33883-3 | Válvula de nivelamento da plataforma (descer) – curto-circuito à massaPLATFORM LEVEL DOWN VALVE – SHORT TO GROUNDPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 33893-3 | Válvula de nivelamento da plataforma (descer) – circuito abertoPLATFORM LEVEL DOWN VALVE – OPEN CIRCUIT | |
| 33903-3 | Válvula de nivelamento da plataforma (descer) – curto-circuito ao positivo da bateriaPLATFORM LEVEL DOWN VALVE – SHORT TO BATTERYPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 33953-3 | Válvula de rotação da plataforma à esquerda – circuito abertoPLATFORM ROTATE LEFT VALVE – OPEN CIRCUIT | |
| 331063-3 | Válvula de subida da torre – curto-circuito à massaTOWER LIFT UP VALVE – SHORT TO GROUNDPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 331073-3 | Válvula de subida da torre – circuito abertoTOWER LIFT UP VALVE – OPEN CIRCUIT | |
| 331093-3 | Válvula de descida da torre – curto-circuito à massaTOWER LIFT DOWN VALVE – SHORT TO GROUNDPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 331103-3 | Válvula de descida da torre – circuito abertoTOWER LIFT DOWN VALVE – OPEN CIRCUIT | |
| 331183-3 | Válvula de giro à direita – curto-circuito à massaSWING RIGHT VALVE – SHORT TO GROUNDPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 331193-3 | Válvula de giro à direita – circuito abertoSWING RIGHT VALVE – OPEN CIRCUIT | |
| 331203-3 | Válvula de recolha do telescópico – curto-circuito ao positivo da bateriaTELESCOPE IN VALVE – SHORT TO BATTERYPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 331223-3 | Válvula de giro à esquerda – curto-circuito à massaSWING LEFT VALVE – SHORT TO GROUNDPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 331233-3 | Válvula de extensão do telescópico – curto-circuito ao positivo da bateriaTELESCOPE OUT VALVE – SHORT TO BATTERYPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 331823-3 | Válvulas de elevação – curto-circuito ao positivo da bateriaLIFT VALVES – SHORT TO BATTERYPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 331863-3 | Válvula de extensão do telescópico – circuito abertoTELESCOPE OUT VALVE – OPEN CIRCUIT | |
| 331883-3 | Válvula de extensão do telescópico – curto-circuito à massaTELESCOPE OUT VALVE – SHORT TO GROUNDPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 331893-3 | Válvula de recolha do telescópico – circuito abertoTELESCOPE IN VALVE – OPEN CIRCUIT | |
| 331903-3 | Válvula de recolha do telescópico – curto-circuito à massaTELESCOPE IN VALVE – SHORT TO GROUNDPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 332083-3 | Buzina – curto-circuito ao positivo da bateriaHORN – SHORT TO BATTERY | |
| 332763-3 | Relé da bomba auxiliar (APU) – circuito abertoAPU PUMP RELAY – OPEN CIRCUITPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 332773-3 | Relé da bomba auxiliar (APU) – curto-circuito ao positivo da bateriaAPU PUMP RELAY – SHORT TO BATTERYPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 332783-3 | Relé da bomba auxiliar (APU) – curto-circuito à massaAPU PUMP RELAY – SHORT TO GROUNDPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 332793-3 | Velas de incandescência – circuito abertoGLOWPLUG – OPEN CIRCUITPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 332803-3 | Velas de incandescência – curto-circuito ao positivo da bateriaGLOWPLUG – SHORT TO BATTERYPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 332813-3 | Velas de incandescência – curto-circuito à massaGLOWPLUG – SHORT TO GROUNDPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 332873-3 | Elevação – leitura de corrente (feedback) demasiado baixaLIFT – CURRENT FEEDBACK READING TOO LOWPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 332953-3 | Válvula de giro à esquerda – circuito abertoSWING LEFT VALVE – OPEN CIRCUIT | |
| 333173-3 | Válvula de marcha à frente – circuito abertoDRIVE FORWARD VALVE – OPEN CIRCUIT | |
| 333183-3 | Válvulas de deslocação – curto-circuito ao positivo da bateriaDRIVE VALVES – SHORT TO BATTERYPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 333193-3 | Válvula de marcha à frente – curto-circuito à massaDRIVE FORWARD VALVE – SHORT TO GROUNDPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 333203-3 | Válvula de marcha atrás – circuito abertoDRIVE REVERSE VALVE – OPEN CIRCUIT | |
| 333223-3 | Válvula de marcha atrás – curto-circuito à massaDRIVE REVERSE VALVE – SHORT TO GROUNDPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 333313-3 | Deslocação – leitura de corrente (feedback) demasiado baixaDRIVE – CURRENT FEEDBACK READING TOO LOWPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 334063-3 | Válvula de subida – curto-circuito à massaLIFT UP VALVE – SHORT TO GROUNDPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 334073-3 | Válvula de descida – curto-circuito à massaLIFT DOWN VALVE – SHORT TO GROUNDPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 334103-3 | Deslocação – perda do feedback de correnteDRIVE – LOSS OF CURRENT FEEDBACKPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 334123-3 | Válvulas de giro – curto-circuito ao positivo da bateriaSWING VALVES – SHORT TO BATTERYPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 334133-3 | Elevação da torre – leitura de corrente (feedback) demasiado baixaTOWER LIFT – CURRENT FEEDBACK READING TOO LOWPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 334143-3 | Giro da torre – leitura de corrente (feedback) demasiado baixaSWING – CURRENT FEEDBACK READING TOO LOWPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 334153-3 | Válvula de controlo de caudal – leitura de corrente (feedback) demasiado baixaFLOW CONTROL VALVE – CURRENT FEEDBACK READING TOO LOWPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 334163-3 | Elevação da torre – leitura de corrente (feedback) perdidaTOWER LIFT – CURRENT FEEDBACK READING LOSTPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 334173-3 | Elevação – leitura de corrente (feedback) perdidaLIFT – CURRENT FEEDBACK READING LOSTPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 334183-3 | Giro da torre – leitura de corrente (feedback) perdidaSWING – CURRENT FEEDBACK READING LOSTPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 334193-3 | Válvula de controlo de caudal – leitura de corrente (feedback) perdidaFLOW CONTROL VALVE – CURRENT FEEDBACK READING LOSTPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 334253-3 | Válvulas de elevação da torre – curto-circuito ao positivo da bateriaTOWER LIFT VALVES – SHORT TO BATTERYPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 335373-3 | Válvula auxiliar de descida – curto-circuito à massaAUXILIARY LIFT DOWN VALVE – SHORT TO GROUNDPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 335383-3 | Válvula auxiliar de descida – circuito abertoAUXILIARY LIFT DOWN VALVE – OPEN CIRCUIT | |
| 335403-3 | Válvula auxiliar de descida da torre – curto-circuito à massaAUXILIARY TOWER LIFT DOWN VALVE – SHORT TO GROUNDPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 335413-3 | Válvula auxiliar de descida da torre – circuito abertoAUXILIARY TOWER LIFT DOWN VALVE – OPEN CIRCUIT | |
| 335433-3 | Válvula n.º 1 do eixo oscilante – curto-circuito à massaOSCILLATING AXLE #1 VALVE – SHORT TO GROUNDPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 335443-3 | Válvula n.º 1 do eixo oscilante – circuito abertoOSCILLATING AXLE #1 VALVE – OPEN CIRCUITPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 335453-3 | Válvula n.º 1 do eixo oscilante – curto-circuito ao positivo da bateriaOSCILLATING AXLE #1 VALVE – SHORT TO BATTERYPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 335463-3 | Válvula n.º 2 do eixo oscilante – curto-circuito à massaOSCILLATING AXLE #2 VALVE – SHORT TO GROUNDPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 335473-3 | Válvula n.º 2 do eixo oscilante – circuito abertoOSCILLATING AXLE #2 VALVE – OPEN CIRCUITPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 335483-3 | Válvula n.º 2 do eixo oscilante – curto-circuito ao positivo da bateriaOSCILLATING AXLE #2 VALVE – SHORT TO BATTERYPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 335673-3 | Válvulas auxiliares – curto-circuito ao positivo da bateriaAUXILIARY VALVES – SHORT TO BATTERYPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 335683-3 | Função auxiliar – leitura de corrente (feedback) perdidaAUXILIARY – CURRENT FEEDBACK READING LOSTPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 335753-3 | Resistência pull-down do ECM – circuito abertoECM PULL DOWN RESISTOR – OPEN CIRCUITPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 3493-4 | Válvula de rotação da plataforma à esquerda – circuito abertoPLATFORM ROTATE LEFT VALVE – OPEN CIRCUIT | |
| 34103-4 | Válvula de rotação da plataforma à esquerda – curto-circuito ao positivo da bateriaPLATFORM ROTATE LEFT VALVE – SHORT TO BATTERYPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 34113-4 | Válvula de rotação da plataforma à esquerda – curto-circuito à massaPLATFORM ROTATE LEFT VALVE – SHORT TO GROUNDPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 34123-4 | Válvula de rotação da plataforma à direita – circuito abertoPLATFORM ROTATE RIGHT VALVE – OPEN CIRCUIT | |
| 34133-4 | Válvula de rotação da plataforma à direita – curto-circuito ao positivo da bateriaPLATFORM ROTATE RIGHT VALVE – SHORT TO BATTERYPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 34143-4 | Válvula de rotação da plataforma à direita – curto-circuito à massaPLATFORM ROTATE RIGHT VALVE – SHORT TO GROUNDPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 34153-4 | Válvula de subida do jib – circuito abertoJIB LIFT UP VALVE – OPEN CIRCUIT | |
| 34163-4 | Válvula de subida do jib – curto-circuito ao positivo da bateriaJIB LIFT UP VALVE – SHORT TO BATTERYPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 34173-4 | Válvula de subida do jib – curto-circuito à massaJIB LIFT UP VALVE – SHORT TO GROUNDPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 34183-4 | Válvula de descida do jib – circuito abertoJIB LIFT DOWN VALVE – OPEN CIRCUIT | |
| 34193-4 | Válvula de descida do jib – curto-circuito ao positivo da bateriaJIB LIFT DOWN VALVE – SHORT TO BATTERYPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 34203-4 | Válvula de descida do jib – curto-circuito à massaJIB LIFT DOWN VALVE – SHORT TO GROUNDPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 4374-3 | Código de avaria do motor (SPN/FMI)ENGINE TROUBLE CODEPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 4384-3 | Temperatura do motor elevadaHIGH ENGINE TEMPPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 43104-3 | Alternador sem cargaNO ALTERNATOR OUTPUT | |
| 43114-3 | Pressão do óleo baixaLOW OIL PRESSUREPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 43344-3 | Líquido de refrigeração do motor – nível baixoENGINE COOLANT – LOW LEVELPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 43754-3 | Água no combustívelWATER IN FUEL | |
| 4414-4 | Tensão da bateria demasiado baixa – sistema desligadoBATTERY VOLTAGE TOO LOW – SYSTEM SHUTDOWN | |
| 4424-4 | Tensão da bateria demasiado alta – sistema desligadoBATTERY VOLTAGE TOO HIGH – SYSTEM SHUTDOWNPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 4434-4 | Tensão de bateria do LSS demasiado altaLSS BATTERY VOLTAGE TOO HIGH | |
| 4444-4 | Tensão de bateria do LSS demasiado baixaLSS BATTERY VOLTAGE TOO LOW | |
| 4454-4 | Tensão da bateria baixaBATTERY VOLTAGE LOW | |
| 44794-4 | Tensão de bateria do LSS – erro de inicializaçãoLSS BATTERY VOLTAGE – INITIALIZATION ERROR | |
| 44804-4 | Tensão de bateria do sistema de deteção de carga (LSS) – não calibradoLSS BATTERY VOLTAGE – NOT CALIBRATED | |
| 6626-6 | Falha de comunicação CAN – módulo da plataformaCANBUS FAILURE – PLATFORM MODULE | |
| 6636-6 | Falha de comunicação CAN – módulo de deteção de carga (LSS)CANBUS FAILURE – LOAD SENSING SYSTEM MODULE | |
| 6666-6 | Falha de comunicação CAN – centralina do motor (ECM)CANBUS FAILURE – ENGINE CONTROLLER | |
| 66136-6 | Falha de comunicação CAN – erros CAN excessivosCANBUS FAILURE – EXCESSIVE CANBUS ERRORSPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 66226-6 | Falha de comunicação CAN – módulo de telemática (TCU)CANBUS FAILURE – TCU MODULE | |
| 66356-6 | Falha de comunicação CAN – sensor de inclinação do chassisCANBUS FAILURE – CHASSIS TILT SENSOR | |
| 66516-6 | Falha de comunicação CAN – visor do posto do soloCANBUS FAILURE – GROUND DISPLAY | |
| 66576-6 | Falha de comunicação CAN – sensor de temperaturaCANBUS FAILURE – TEMPERATURE SENSOR | |
| 6816-8 | Gestão remota de contrato (telemática) – todas as funções em velocidade mínimaREMOTE CONTRACT MANAGEMENT OVERRIDE – ALL FUNCTIONS IN CREEP | |
| 8138-1 | Sensor de inclinação do chassis – não calibradoCHASSIS TILT SENSOR NOT CALIBRATED | |
| 8148-1 | Sensor de inclinação do chassis – fora da gamaCHASSIS TILT SENSOR OUT OF RANGE | |
| 8158-1 | Sensores de inclinação do chassis em desacordoCHASSIS TILT SENSOR DISAGREEMENT | |
| 8188-1 | Sensor de inclinação com leitura paradaTILT SENSOR STAGNANTPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 81128-1 | Sensor de inclinação do chassis – feita apenas calibração de um pontoCHASSIS TILT SENSOR – SINGLE POINT CALIBRATION PERFORMED | |
| 8218-2 | Erro na célula de carga n.º 1 (LSS)LSS CELL #1 ERROR | |
| 8228-2 | Erro na célula de carga n.º 2 (LSS)LSS CELL #2 ERROR | |
| 8238-2 | Erro na célula de carga n.º 3 (LSS)LSS CELL #3 ERROR | |
| 8248-2 | Erro na célula de carga n.º 4 (LSS)LSS CELL #4 ERROR | |
| 8258-2 | Sistema de deteção de carga (LSS) não calibradoLSS HAS NOT BEEN CALIBRATED | |
| 8268-2 | Funções em velocidade mínima – plataforma em sobrecargaRUNNING AT CREEP – PLATFORM OVERLOADED | |
| 8278-2 | Deslocação e lança impedidas – plataforma em sobrecargaDRIVE & BOOM PREVENTED – PLATFORM OVERLOADED | |
| 8288-2 | Subida e extensão do telescópico impedidas – plataforma em sobrecargaLIFT UP & TELE OUT PREVENTED – PLATFORM OVERLOADED | |
| 8298-2 | Funções cortadas – plataforma em sobrecargaFUNCTIONS CUTOUT – PLATFORM OVERLOADED | |
| 82118-2 | LSS com leitura abaixo do zero calibradoLSS READING UNDER WEIGHT | |
| 82188-2 | Sensores do LSS em desacordoLSS SENSOR DISAGREEMENTPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 82228-2 | Extensómetro 1 do LSS – leitura paradaLSS STRAIN GAUGE 1 – STAGNANT | |
| 82238-2 | Extensómetro 1 do LSS – leitura paradaLSS STRAIN GAUGE 1 – STAGNANT | |
| 82248-2 | Extensómetro 1 do LSS – fora da gama (valor baixo)LSS STRAIN GAUGE 1 – OUT OF RANGE LOW | |
| 82258-2 | Extensómetro 2 do LSS – fora da gama (valor baixo)LSS STRAIN GAUGE 2 – OUT OF RANGE LOW | |
| 82268-2 | Extensómetro 1 do LSS – fora da gama (valor alto)LSS STRAIN GAUGE 1 – OUT OF RANGE HIGH | |
| 82278-2 | Extensómetro 2 do LSS – fora da gama (valor alto)LSS STRAIN GAUGE 2 – OUT OF RANGE HIGH | |
| 82288-2 | Extensómetro 1 do LSS – erro de inicializaçãoLSS STRAIN GAUGE 1 – INITIALIZATION ERROR | |
| 82298-2 | Extensómetro 2 do LSS – erro de inicializaçãoLSS STRAIN GAUGE 2 – INITIALIZATION ERROR | |
| 82308-2 | Extensómetro 1 do LSS – não calibradoLSS STRAIN GAUGE 1 – NOT CALIBRATED | |
| 82318-2 | Extensómetro 2 do LSS – não calibradoLSS STRAIN GAUGE 2 – NOT CALIBRATED | |
| 82328-2 | Extensómetro 1 do LSS – defeito do sensorLSS STRAIN GAUGE 1 – SENSOR DEFECT | |
| 82338-2 | Extensómetro 2 do LSS – defeito do sensorLSS STRAIN GAUGE 2 – SENSOR DEFECT | |
| 82348-2 | Extensómetro 1 do LSS – não instaladoLSS STRAIN GAUGE 1 – NOT INSTALLED | |
| 82358-2 | Extensómetro 2 do LSS – não instaladoLSS STRAIN GAUGE 2 – NOT INSTALLED | |
| 82368-2 | LSS não deteta variação de cargaLSS NOT DETECTING CHANGE | |
| 82378-2 | Extensómetro 1 do LSS – defeito no conversor A/DLSS STRAIN GAUGE 1 – A/D DEFECT | |
| 82388-2 | Extensómetro 2 do LSS – defeito no conversor A/DLSS STRAIN GAUGE 2 – A/D DEFECT | |
| 86398-6 | Válvula de direção dianteira esquerda – circuito abertoFRONT LEFT STEER VALVE – OPEN CIRCUITPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 86408-6 | Válvula de direção dianteira esquerda – curto-circuito ao positivo da bateriaFRONT LEFT STEER VALVE – SHORT TO BATTERYPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 86418-6 | Válvula de direção dianteira esquerda – curto-circuito à massaFRONT LEFT STEER VALVE – SHORT TO GROUNDPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 86428-6 | Válvula de direção dianteira direita – circuito abertoFRONT RIGHT STEER VALVE – OPEN CIRCUITPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 86438-6 | Válvula de direção dianteira direita – curto-circuito ao positivo da bateriaFRONT RIGHT STEER VALVE – SHORT TO BATTERYPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 86448-6 | Válvula de direção dianteira direita – curto-circuito à massaFRONT RIGHT STEER VALVE – SHORT TO GROUNDPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 8738-7 | Ocorreu uma anulação do sistema de segurança da máquina (MSSO)MACHINE SAFETY SYSTEM OVERRIDE OCCURRED | |
| 9919-9 | LSS – reinício pelo watchdogLSS WATCHDOG RESETPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 9929-9 | LSS – erro de memória EEPROMLSS EEPROM ERRORPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 9939-9 | LSS – erro interno (tensão de excitação dos sensores)LSS INTERNAL ERROR – PIN EXCITATIONPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 9949-9 | LSS – erro interno (sinal DRDY do conversor A/D em falta)LSS INTERNAL ERROR – DRDY MISSING FROM A/DPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 9989-9 | Falha da memória EEPROM – verificar todas as configuraçõesEEPROM FAILURE – CHECK ALL SETTINGSPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 99109-9 | Funções bloqueadas – versão de software do módulo da plataforma incorretaFUNCTIONS LOCKED OUT – PLATFORM MODULE SOFTWARE VERSION IMPROPER | |
| 99119-9 | Funções bloqueadas – versão de software do módulo LSS incorretaFUNCTION LOCKED OUT – LSS MODULE SOFTWARE VERSION IMPROPERPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 99159-9 | Sensor de inclinação do chassis sem calibração de ganhoCHASSIS TILT SENSOR NOT GAIN CALIBRATED | |
| 99209-9 | Tensão de referência dos sensores (módulo da plataforma) – fora da gamaPLATFORM SENSOR REF VOLTAGE OUT OF RANGEPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 99219-9 | Falha do módulo do solo – corte das saídas (high side) com avariaGROUND MODULE FAILURE:HIGH SIDE DRIVER CUTOUT FAULTYPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 99229-9 | Falha do módulo da plataforma – HWFS código 1 (FET VLow avariado)PLATFORM MODULE FAILURE: HWFS CODE 1Para limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 99249-9 | Funções bloqueadas – máquina não configuradaFUNCTIONS LOCKED OUT – MACHINE NOT CONFIGUREDPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 99279-9 | Módulo do solo – necessária atualização dos dados constantesGROUND MODULE CONSTANT DATA UPDATE REQUIRED | |
| 99449-9 | Ganhos de feedback de corrente (calibração de fábrica) – fora da gamaCURRENT FEEDBACK GAINS OUT OF RANGEPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 99459-9 | Calibração do feedback de corrente com checksum incorretoCURRENT FEEDBACK CALIBRATION CHECKSUM INCORRECTPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 99499-9 | Configuração da máquina fora da gama – verificar todas as configuraçõesMACHINE CONFIGURATION OUT OF RANGE – CHECK ALL SETTINGS | |
| 99779-9 | LSS – memória EEPROM corrompidaLSS CORRUPT EEPROMPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 99799-9 | Funções bloqueadas – versão de software do módulo do solo incorretaFUNCTIONS LOCKED OUT – GROUND MODULE SOFTWARE VERSION IMPROPERPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 99869-9 | Módulo do solo – falha do FET VLowGROUND MODULE VLOW FET FAILUREPara limpar o código, desligue e volte a ligar a máquina. | Para limpar o código, desligue e volte a ligar a máquina. |
| 992859-9 | LSS – erro de calibração de fábricaLSS – FACTORY CALIBRATION ERROR | |
| 6826-8 | Funções em velocidade mínima – bloqueio remoto por telemáticaFUNCTIONS IN CREEP – CONNECTIVITY INTERLOCK | |
| 6836-8 | Funções em velocidade mínima e limitadas à posição de transporte – bloqueio remoto por telemáticaFUNCTIONS IN CREEP AND RESTRICTED TO TRANSPORT – CONNECTIVITY INTERLOCK | |
| 6846-8 | Funções bloqueadas – bloqueio remoto por telemáticaFUNCTIONS LOCKED OUT – CONNECTIVITY INTERLOCK | |
| 6856-8 | Todas as funções bloqueadas – bloqueio remoto por telemáticaALL FUNCTIONS LOCKED OUT – CONNECTIVITY INTERLOCK | |
| 6866-8 | Arranque do motor impedido – bloqueio remoto por telemáticaENGINE START PREVENTED – CONNECTIVITY INTERLOCK | |
| 661116-6 | Falha de comunicação CAN – módulo de conectividade (telemática)CANBUS FAILURE – CONNECTIVITY MODULE |
Fonte: 450A, 450AJ Service & Maintenance Manual (PVC 2607), Table 29 – Diagnostic Trouble Code Chart; Table 31 – ClearSky DTCs, n.º 3122579100 (2026-07-13). Os códigos e o seu significado podem variar com o número de série: confirme sempre no manual da sua máquina. PDF Manuais JLG 450AJ
O código persiste ou a máquina não trabalha?
Pedir assistênciaPeças, manuais e assistência JLG 450AJ
Perguntas frequentes sobre a JLG 450AJ
Qual é a altura de trabalho da JLG 450AJ?
15,77 m de altura de trabalho, com a plataforma a 13,72 m. O alcance horizontal máximo é de 7,62 m.
Quanto pesa a JLG 450AJ?
6495 kg na versão europeia (CE). Recolhida mede 6,58 m de comprimento, 2,35 m de largura e 2,27 m de altura.
Quantas pessoas leva a JLG 450AJ?
A capacidade é de 250 kg em toda a área de trabalho, o que corresponde a 2 pessoas com ferramentas. Confirme sempre a placa de capacidade da máquina.
A JLG 450AJ pode trabalhar em interiores?
É uma máquina diesel para exterior. Para interiores, pavilhões ou pisos acabados, a versão elétrica E450AJ tem praticamente a mesma altura de trabalho, sem emissões e com pneus não marcantes.
Que diferença há entre a 450AJ e a E450AJ?
A 450AJ é diesel, mais larga (2,35 m) e preparada para terreno de obra; a E450AJ é elétrica, mais estreita (1,75 m) e pensada para interiores. A 450AJ tem mais capacidade (250 kg contra 230 kg) e mais alcance (7,62 m contra 7,24 m).
Qual é o preço da JLG 450AJ?
O preço é sob consulta: depende da configuração (opções, pneus, acessórios) e da entrega. Peça uma proposta à Trapézio de Prismas, representante oficial JLG em Portugal.
Onde encontro o manual da JLG 450AJ?
Os manuais de operação, serviço e peças da JLG 450AJ estão na nossa biblioteca de manuais JLG, por número de série. Na mesma página pode pedir peças originais.
Outras máquinas JLG
Ver todas
Plataformas articuladas
JLG E450AJ
Plataforma articulada elétrica, silenciosa e sem emissões, para interiores e pavimentos acabados.
- Altura de trabalho
- 15,72 m
- Alcance horizontal
- 7,24 m
Plataformas articuladas
JLG 520AJ
Plataforma articulada diesel de 18 m com jib, 250 kg de capacidade e saliência traseira zero.
- Altura de trabalho
- 18,00 m
- Alcance horizontal
- 9,98 m
Precisa de uma máquina, de uma peça ou de apoio técnico?
Fale connosco. Respondemos com rapidez e com conhecimento técnico.
