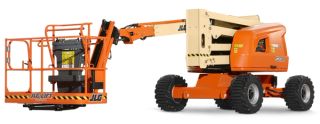

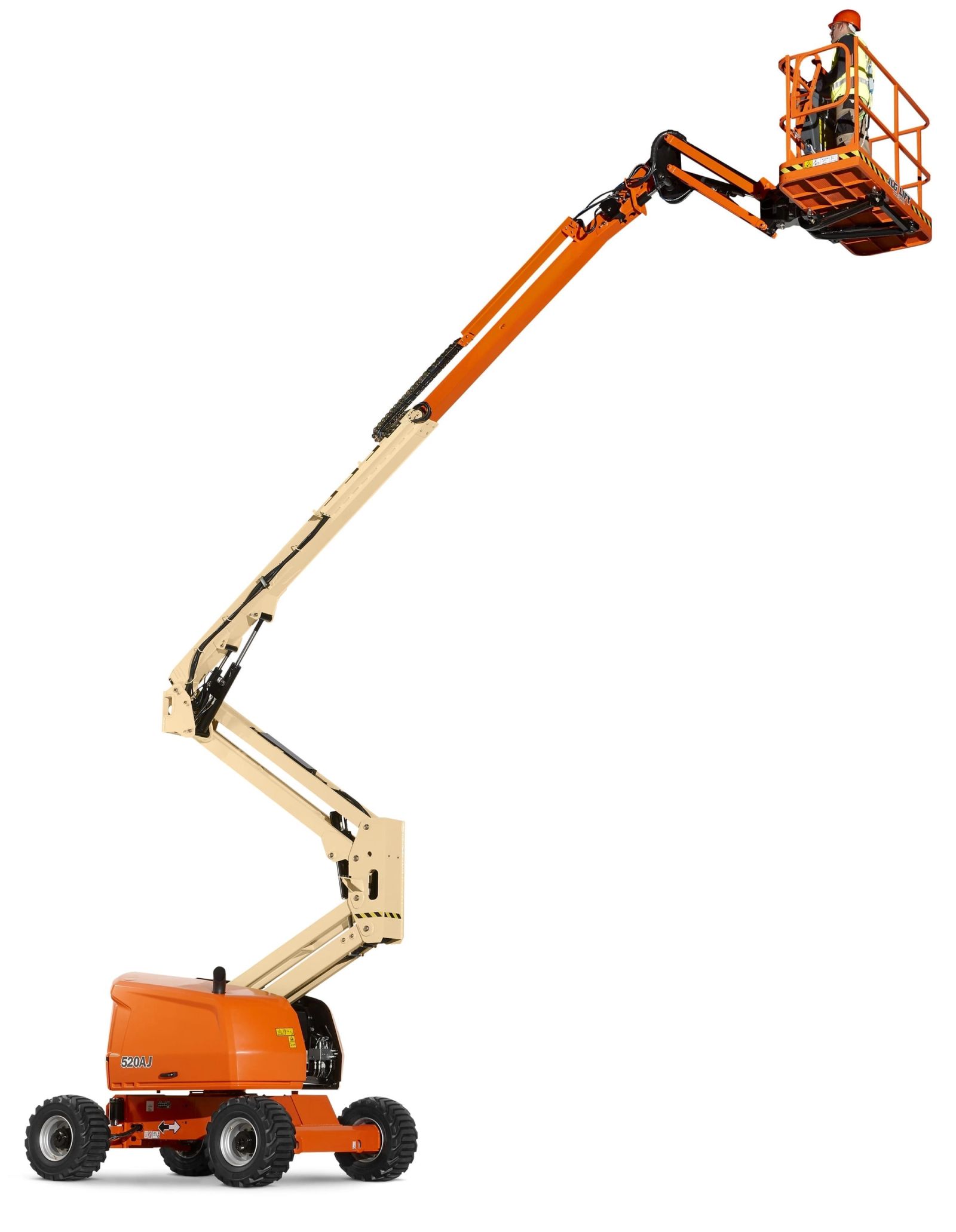

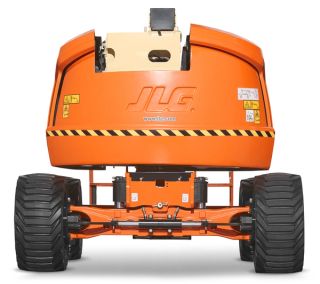

JLG 520AJ

Plataforma articulada diesel · 18 m

Plataforma articulada diesel de 18 m com jib, 250 kg de capacidade e saliência traseira zero.

Também conhecida como: 520 AJ

Altura de trabalho: 18,00 m
Alcance horizontal: 9,98 m
Capacidade da plataforma: 250 kg
Peso da máquina: 7985 kg
Alimentação: Diesel, Deutz 36,4 kW

Pedir cotação Ficha técnica em inglês (PDF)

Representante oficial JLG em Portugal · venda, peças e assistência técnica

JLG 520AJ: para que serve

A JLG 520AJ é a plataforma articulada diesel de 18 m: 18,00 m de altura de trabalho, 10,65 m de alcance de trabalho e 250 kg de capacidade na plataforma, sem restrições em toda a área de trabalho.

O braço articulado com jib de 1,24 m passa por cima de obstáculos até 7,30 m de altura e depois posiciona a plataforma com precisão, por exemplo por cima de uma cobertura ou entre estruturas. A torre roda 355° sem saliência traseira, por isso trabalha junto a paredes e em ruas estreitas sem invadir o espaço ao lado.

Usa o mesmo chassis de 2,35 m de largura da 450AJ, com pneus todo-o-terreno com enchimento de espuma, eixo dianteiro oscilante e 45 % de inclinação superável, e dá mais 2 m de altura e mais alcance. O motor Deutz de 36,4 kW tem controlo variável de rotação para reduzir o consumo.

Aplicações

Construção e estruturas metálicas
Fachadas, caixilharia e revestimentos
Coberturas e caleiras
Manutenção industrial em exterior
Instalações elétricas e AVAC em altura

Ficha técnica JLG 520AJ

Valores da ficha técnica europeia (CE) do fabricante. Podem variar com a configuração e as opções.

Ficha técnica em inglês (PDF)

Altura e alcance

Altura de trabalho: 18,00 m
Altura da plataforma: 15,98 m
Alcance horizontal: 9,98 m
Alcance de trabalho: 10,65 m
Altura de passagem sobre obstáculos: 7,30 m
Comprimento do jib: 1,24 m
Amplitude de articulação do jib: 144° (+76° / -69°)
Rotação da plataforma (hidráulica): 180°
Rotação da torre: 355° (não contínua)
Saliência traseira em rotação (posição de trabalho): Zero

Capacidade

Capacidade da plataforma (sem restrições): 250 kg

Plataforma

Dimensões da plataforma: 0,76 × 1,83 m

Dimensões e transporte

Comprimento (recolhida): 7,77 m
Largura total: 2,35 m
Altura (recolhida): 2,27 m
Distância entre eixos: 2,36 m
Altura ao solo: 0,42 m

Peso e pressão no solo

Peso da máquina (CE): 7985 kg
Pressão máxima no solo: 6,6 kg/cm²

Motor e energia

Motor: Diesel Deutz D2.3 L3, 36,4 kW
Norma de emissões: Fase IIIA (ficha EMEA; motorização atual a confirmar na proposta)
Depósito de combustível: 60,5 l
Sistema hidráulico (capacidade): 144 l
Depósito hidráulico: 136 l
Alimentação auxiliar: 12 V CC

Deslocação

Velocidade de deslocação: 6,8 km/h
Inclinação máxima superável: 45 %
Oscilação do eixo: 0,10 m
Raio de viragem interior: 2,06 m
Raio de viragem exterior: 4,78 m
Tração / direção: Transmissão hidrostática, eixo dianteiro oscilante
Pneus: 33/1550 × 16,5 com enchimento de espuma

Equipamento JLG 520AJ

De série

Plataforma de 0,76 × 1,83 m com entrada lateral
Entrada lateral com barra intermédia basculante
Jib articulado de 1,24 m
Rotação motorizada da plataforma de 180°
Operação multifunções
Joystick de deslocação totalmente proporcional com comando de direção integrado (polegar)
Joystick totalmente proporcional para braço principal e rotação da torre
Velocidade lenta selecionável nas funções de deslocação, elevação e rotação
Sistema de deteção de carga
Cabo de alimentação CA até à plataforma
Painel luminoso de estado da máquina na consola da plataforma
Controlo de várias velocidades para telescópico e rotação da plataforma
Caixa de comandos em alumínio fundido
Ecrã interativo nos comandos de solo
Sistema de controlo ADE® (Advanced Design Electronics)
Sistema de alarme e paragem por avaria do motor
Capôs da torre DuraTough tipo asa de gaivota
Tabuleiro do motor basculante
Transmissão hidrostática
Eixo dianteiro oscilante
Sistema ativo JLG SkyGuard
Alarme de movimento
Alarme e luz indicadora de inclinação de 5°
Seletor de comandos na base com chave
Paragem do motor por baixo nível de combustível
Alimentação auxiliar de 12 V CC
Buzina
Conta-horas
Tabuleiro de ferramentas na plataforma
Olhais de elevação e amarração

Opcional

Plataforma de 0,76 × 1,22 m com entrada lateral de barra deslizante
Plataforma de 0,76 × 1,22 m com portão de fecho automático para dentro
Plataforma de 0,76 × 1,52 m com entrada lateral de barra deslizante
Linha de ar de 13 mm até à plataforma
Pirilampo âmbar intermitente
Pack para ambientes agressivos (limpa-braços, foles dos cilindros e cobertura da consola)
Pack de iluminação
Luzes de trabalho na plataforma
Faróis dianteiros e traseiros
Pack SkyPower® com gerador de 7500 W
Gerador integrado de 4000 W
Conta-horas do gerador
Suporte para tubos (PipeRack)
Catalisador de escape
Silenciador com pára-chispas
SkyGuard com pirilampo (ILOS)
Alarme de movimento total
Pack de reboque
Pack para clima frio
Refrigerador do óleo hidráulico
Óleo hidráulico sintético biodegradável
Fichas e tomadas de tipo europeu
Cor de pintura especial
Pneus 315/55 D20 com enchimento de espuma
Pneus 315/55 D20 não marcantes com enchimento de espuma
Pneus maciços não marcantes 33 × 12-20
Rodas de transporte em contentor 33/1150 × 16,5

Comparar a JLG 520AJ

As características principais da JLG 520AJ ao lado de modelos parecidos.

Característica	JLG 520AJ	JLG 450AJ	JLG 600AJ	JLG 460SJ
Altura de trabalho	18,00 m	15,77 m	20,42 m	—
Alcance horizontal	9,98 m	7,62 m	12,22 m	12,00 m
Capacidade da plataforma	250 kg	250 kg	230 kg	272 kg
Peso da máquina	7985 kg	6495 kg	10 620 kg	7893 kg
Alimentação	Diesel, Deutz 36,4 kW	Diesel, Deutz 36 kW	Diesel, Deutz 36,4 kW	Diesel, Deutz 36,4 kW

Transporte e utilização

Transporte: pesa 7985 kg e mede 7,77 × 2,35 × 2,27 m recolhida, por isso viaja num camião porta-máquinas ou num reboque de máquinas com rampa.

Onde trabalha: foi pensada para exterior e terrenos de obra, com 45 % de inclinação superável e pneus com enchimento de espuma. A pressão máxima no solo é de 6,6 kg/cm²: em pavimentos frágeis use placas de distribuição de carga.

Operador: O operador tem de ter formação adequada para trabalhar com plataformas elevatórias (PEMP): a entidade empregadora é obrigada a garanti-la (Decreto-Lei n.º 50/2005). O cartão IPAF/PAL é a formação mais reconhecida no setor.

Inspeções: Como qualquer equipamento de trabalho de elevação de pessoas, tem de passar verificações periódicas obrigatórias (DL 50/2005), além da manutenção preventiva do fabricante.

Inspeções periódicas obrigatórias (DL 50/2005)

Preço da JLG 520AJ

O preço de uma JLG 520AJ nova é sob consulta: depende da configuração (opções, pneus, motorização, acessórios), do prazo e do local de entrega. Diga-nos para que trabalho é a máquina e enviamos uma proposta.

Ver 520AJ usadas

Pedir proposta

Peças, manuais e assistência JLG 520AJ

Manuais JLG 520AJ

Manuais de operação, serviço e peças em PDF, por número de série.

Peças JLG 520AJ

Peças originais: envie a referência ou uma fotografia da peça e da chapa de identificação.

Assistência técnica

Diagnóstico de avarias, reparação, manutenção e inspeções periódicas.

Perguntas frequentes sobre a JLG 520AJ

Qual é a altura de trabalho da JLG 520AJ?

18,00 m de altura de trabalho, com a plataforma a cerca de 16 m. O alcance de trabalho máximo é de 10,65 m.

Quanto pesa a JLG 520AJ?

7985 kg na versão europeia (CE). Recolhida mede 7,77 m de comprimento, 2,35 m de largura e 2,27 m de altura.

Quantas pessoas leva a JLG 520AJ?

A capacidade é de 250 kg em toda a área de trabalho, o que corresponde a 2 pessoas com ferramentas. Confirme sempre a placa de capacidade da máquina.

Que diferença há entre a 520AJ e a 450AJ?

Partilham o chassis de 2,35 m e a mesma capacidade de 250 kg. A 520AJ dá mais 2,2 m de altura de trabalho (18,00 m contra 15,77 m) e mais alcance (10,65 m contra 8,27 m de alcance de trabalho), por mais 1,5 t de peso e 1,2 m de comprimento.

A JLG 520AJ pode trabalhar em interiores?

É uma máquina diesel para exterior. Para interiores e pavimentos acabados, a articulada elétrica E450AJ dá 15,72 m de altura de trabalho sem emissões; para mais altura em interior, fale connosco sobre a EC520AJ elétrica.

Qual é o preço da JLG 520AJ?

O preço é sob consulta: depende da configuração (opções, pneus, acessórios) e da entrega. Peça uma proposta à Trapézio de Prismas, representante oficial JLG em Portugal.

Onde encontro o manual da JLG 520AJ?

Os manuais de operação, serviço e peças da JLG 520AJ estão na nossa biblioteca de manuais JLG, por número de série. Na mesma página pode pedir peças originais.
