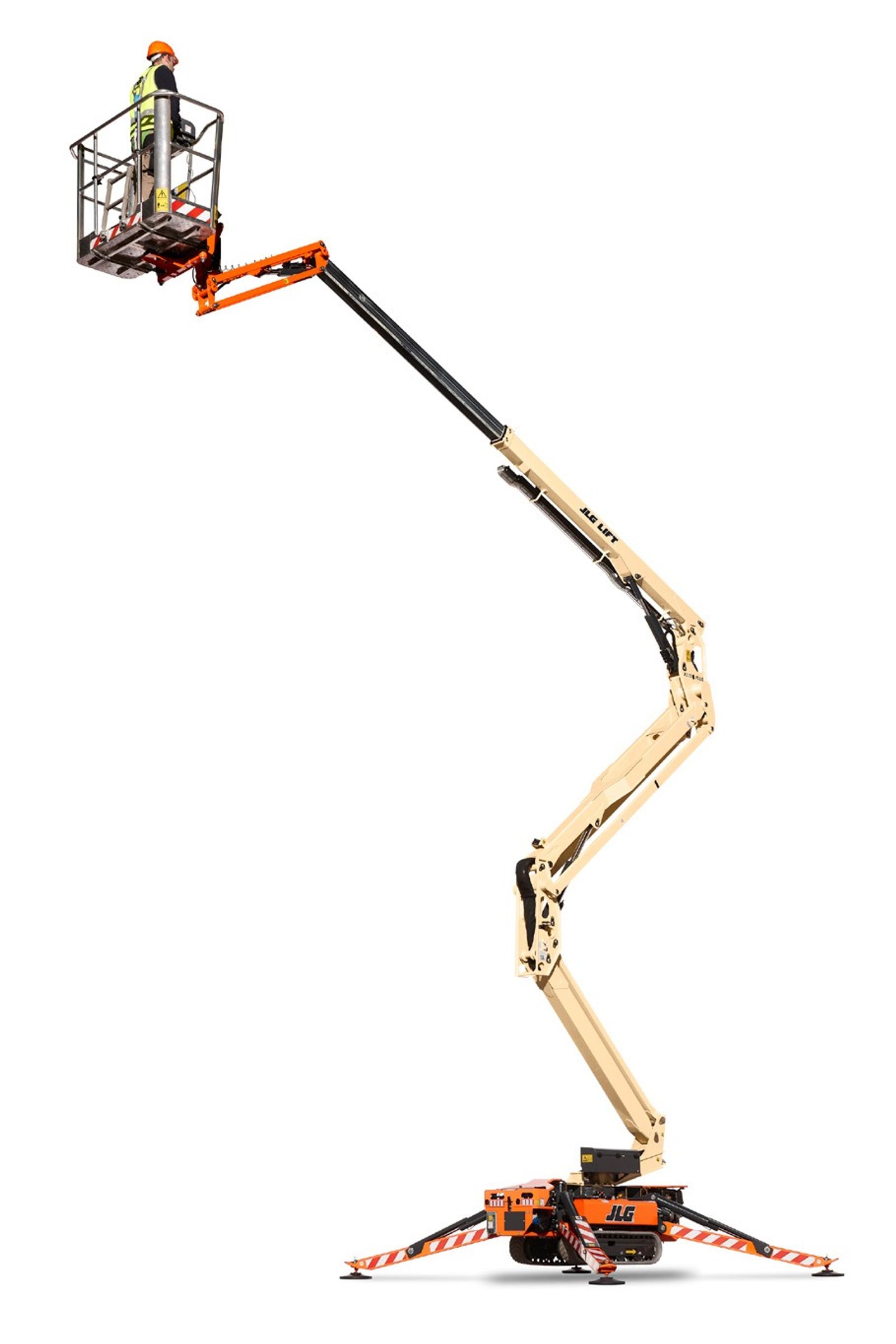

JLG X17JP

Plataforma aranha de lagartas · 17 m

Plataforma articulada compacta sobre lagartas, tipo aranha: 16,96 m de altura de trabalho, 230 kg e 0,80 m de largura sem plataforma.

Também conhecida como: X17J Plus · X17J+ · X 17 JP

Altura de trabalho: 16,96 m
Alcance horizontal: 7,00 m
Capacidade da plataforma: 230 kg
Peso da máquina: 2190 kg
Largura (sem plataforma): 0,80 m
Alimentação: Gasolina Honda + elétrico CA 230 V

Pedir cotação Ficha técnica em inglês (PDF)

Representante oficial JLG em Portugal · venda, peças e assistência técnica

JLG X17JP: para que serve

A JLG X17JP é uma plataforma articulada compacta sobre lagartas (tipo aranha) de 17 m: 16,96 m de altura de trabalho, 7,00 m de alcance horizontal e 230 kg de capacidade sem restrições.

Sem a plataforma tem 0,80 m de largura e 1,99 m de altura, por isso passa por portas e corredores e chega onde uma articulada de rodas não entra: interiores, átrios, pátios e jardins. Trabalha apoiada em estabilizadores com nivelamento automático (área de 2,89 × 2,88 m), e as lagartas não marcantes protegem pisos sensíveis.

Dupla alimentação de série: motor a gasolina Honda iGX390 para o exterior e motor elétrico CA de 2,2 kW ligado à rede para trabalhar em interior sem emissões. Pack de baterias de lítio de 4,3 kWh e motor diesel Hatz opcionais; comando remoto por cabo de série e por rádio opcional.

Aplicações

Manutenção em interiores, átrios e centros comerciais
Igrejas, teatros e edifícios históricos
Jardins, pátios e acessos estreitos

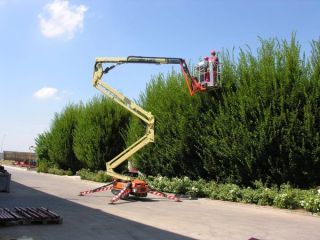

Poda e arboricultura
Iluminação, fachadas e vidros

Ficha técnica JLG X17JP

Valores da ficha técnica europeia (CE) do fabricante. Podem variar com a configuração e as opções.

Ficha técnica em inglês (PDF)

Altura e alcance

Altura de trabalho: 16,96 m
Altura da plataforma: 14,96 m
Alcance horizontal: 7,00 m
Alcance de trabalho: 7,65 m (inclui 0,65 m para além da plataforma)
Altura de passagem sobre obstáculos: 7,75 m
Comprimento do jib: 1,68 m
Amplitude de articulação do jib: 89° (0° / -89°)
Rotação da plataforma: 124°
Rotação da torre: 360° (não contínua)

Capacidade

Capacidade da plataforma (sem restrições): 230 kg

Plataforma

Dimensões da plataforma: 0,69 × 1,34 m (2 pessoas)

Dimensões e transporte

Comprimento: 4,53 m
Comprimento sem plataforma: 3,90 m
Largura com plataforma: 1,30 m
Largura sem plataforma (lagartas recolhidas): 0,80 m
Largura sem plataforma (lagartas alargadas): 1,09 m
Altura: 1,99 m
Comprimento das lagartas: 1,24 m

Estabilizadores

Área de apoio dos estabilizadores: 2,89 × 2,88 m
Inclinação máxima para estabilizar: 12°

Peso e pressão no solo

Peso da máquina: 2190 kg (com plataforma de série)
Peso em operação (com motor): 2230 kg
Pressão no solo (estabilizadores): 2,45 daN/cm²
Pressão no solo (lagartas): 0,67 daN/cm²

Motor e energia

Motor: Gasolina Honda iGX390, 8,7 kW
Motor elétrico CA: 2,2 kW, 220 V 50 Hz
Bateria de lítio (opcional): 4,3 kWh, 36 V / 120 Ah; carregador 110–220 V, recarga ≈ 4 h
Motor diesel (opcional): Hatz 1B40, 7,5 kW
Depósito hidráulico: 40 l

Deslocação

Velocidade de deslocação: 0,8 / 1,6 km/h (elétrico); 1,8 / 3,6 km/h (motor)
Inclinação máxima superável: 28,7 %
Ângulo máximo de entrada / saída: 20° / 26°
Lagartas: 1,24 × 0,18 × 0,30 m, perfil baixo, não marcantes

Equipamento JLG X17JP

De série

Plataforma de alumínio de 0,69 × 1,34 m para 2 pessoas (230 kg), entrada traseira com barra deslizante
Pedal de homem-morto
Comandos totalmente proporcionais (sistema de controlo eletroproporcional)
Jib articulado
Rotação motorizada da plataforma de 124°
Comando remoto (por cabo até à plataforma)
Ecrã LCD multilingue na consola da plataforma
Sistema de deteção de carga na plataforma
Plataforma concebida para remoção e troca rápidas
Cabo CA até à plataforma
Linha de ar de 6,3 mm (1/4") até à plataforma
Pirilampo
Sistema ativo SkyGuard SkyLine
Bolsas para empilhador
Dupla alimentação (motor térmico + motor elétrico)
Motor elétrico CA de 2,2 kW, 220/230 V 50 Hz
Segunda velocidade de deslocação
Sapatas dos estabilizadores não marcantes
Proteção das hastes dos cilindros dos estabilizadores
Corte automático fora de nível
Sensor e indicador de alinhamento da torre
Olhais de elevação e amarração

Opcional

Pack de bateria de lítio de 36 V / 120 Ah (4,3 kWh) com carregador
Motor diesel Hatz 1B40, 7,5 kW (10 hp)
Motor elétrico de 2,2 kW a 110 V 50 Hz
Plataforma estreita de 0,61 × 0,78 m para 1 pessoa
Plataforma de alumínio de 0,79 × 1,40 m para 2 pessoas, dupla entrada lateral
Comando por rádio para lagartas e estabilizadores

Comparar a JLG X17JP

As características principais da JLG X17JP ao lado de modelos parecidos.

Característica	JLG X17JP	JLG X20JP	JLG E300AJP	JLG E450AJ
Altura de trabalho	16,96 m	20,15 m	10,97 m	15,72 m
Alcance horizontal	7,00 m	9,05 m	6,12 m	7,24 m
Capacidade da plataforma	230 kg	230 kg	230 kg	230 kg
Peso da máquina	2190 kg	2900 kg	7100 kg	6670 kg
Largura (sem plataforma)	0,80 m	0,795 m	—	—
Alimentação	Gasolina Honda + elétrico CA 230 V	Gasolina Honda + elétrico CA 230 V; lítio ou diesel opcionais	Elétrica, 48 V	Elétrica, 48 V

Transporte e utilização

Transporte: 2190 kg (2230 kg com motor), 4,53 m de comprimento com a plataforma (3,90 m sem ela) e 1,99 m de altura: vai num reboque ou carrinha de caixa aberta, e pode ser movimentada por empilhador (bolsas para garfos) ou grua (olhais de elevação).

Onde trabalha: interior e exterior. Passa por portas de 0,80 m sem a plataforma e sobe rampas até 28,7 %. Trabalha sempre sobre os estabilizadores (área de 2,89 × 2,88 m, até 12° de inclinação), com 2,45 daN/cm² por sapata; nas lagartas, 0,67 daN/cm².

Energia: a gasolina no exterior, ou ligada à rede (230 V) no interior. Com o pack de lítio opcional trabalha sem cabo nem emissões, com cerca de 4 h de recarga.

Operador: O operador tem de ter formação adequada para trabalhar com plataformas elevatórias (PEMP): a entidade empregadora é obrigada a garanti-la (Decreto-Lei n.º 50/2005). O cartão IPAF/PAL é a formação mais reconhecida no setor.

Inspeções: Como qualquer equipamento de trabalho de elevação de pessoas, tem de passar verificações periódicas obrigatórias (DL 50/2005), além da manutenção preventiva do fabricante.

Inspeções periódicas obrigatórias (DL 50/2005)

Preço da JLG X17JP

O preço de uma JLG X17JP nova é sob consulta: depende da configuração (opções, pneus, motorização, acessórios), do prazo e do local de entrega. Diga-nos para que trabalho é a máquina e enviamos uma proposta.

Pedir proposta

Peças, manuais e assistência JLG X17JP

Manuais JLG X17JP

Manuais de operação, serviço e peças em PDF, por número de série.

Peças JLG X17JP

Peças originais: envie a referência ou uma fotografia da peça e da chapa de identificação.

Assistência técnica

Diagnóstico de avarias, reparação, manutenção e inspeções periódicas.

Perguntas frequentes sobre a JLG X17JP

Qual é a altura da JLG X17JP?

16,96 m de altura de trabalho (plataforma a 14,96 m) e 7,00 m de alcance horizontal.

A JLG X17JP passa por uma porta?

Sim: sem a plataforma tem 0,80 m de largura e 1,99 m de altura, o que permite passar por portas normais. A plataforma foi desenhada para se retirar e voltar a montar rapidamente.

Quanto pesa a JLG X17JP?

2190 kg com a plataforma de série (2230 kg com motor). Pode ser elevada por empilhador ou grua.

Pode trabalhar em interiores?

Sim. De série tem motor elétrico CA de 2,2 kW para ligar à rede e trabalhar sem emissões; com o pack de lítio opcional dispensa o cabo. As lagartas e as sapatas dos estabilizadores não marcam o piso.

X17JP ou X20JP: qual escolher?

A X20JP dá mais 3,2 m de altura (20,15 m) e mais 2 m de alcance (9,05 m), mas pesa 2900 kg e mede 5,01 m. A X17JP é mais leve e curta, mais fácil de transportar em reboque e de mover em pisos com carga limitada.

Qual é o preço da JLG X17JP?

O preço é sob consulta: depende da configuração (opções, acessórios) e da entrega. Peça uma proposta à Trapézio de Prismas, representante oficial JLG em Portugal.

Onde encontro o manual da JLG X17JP?

Os manuais de operação, serviço e peças da JLG X17JP estão na nossa biblioteca de manuais JLG, por número de série. Na mesma página pode pedir peças originais.
