JLGPlataformas aranha de lagartasHíbrida

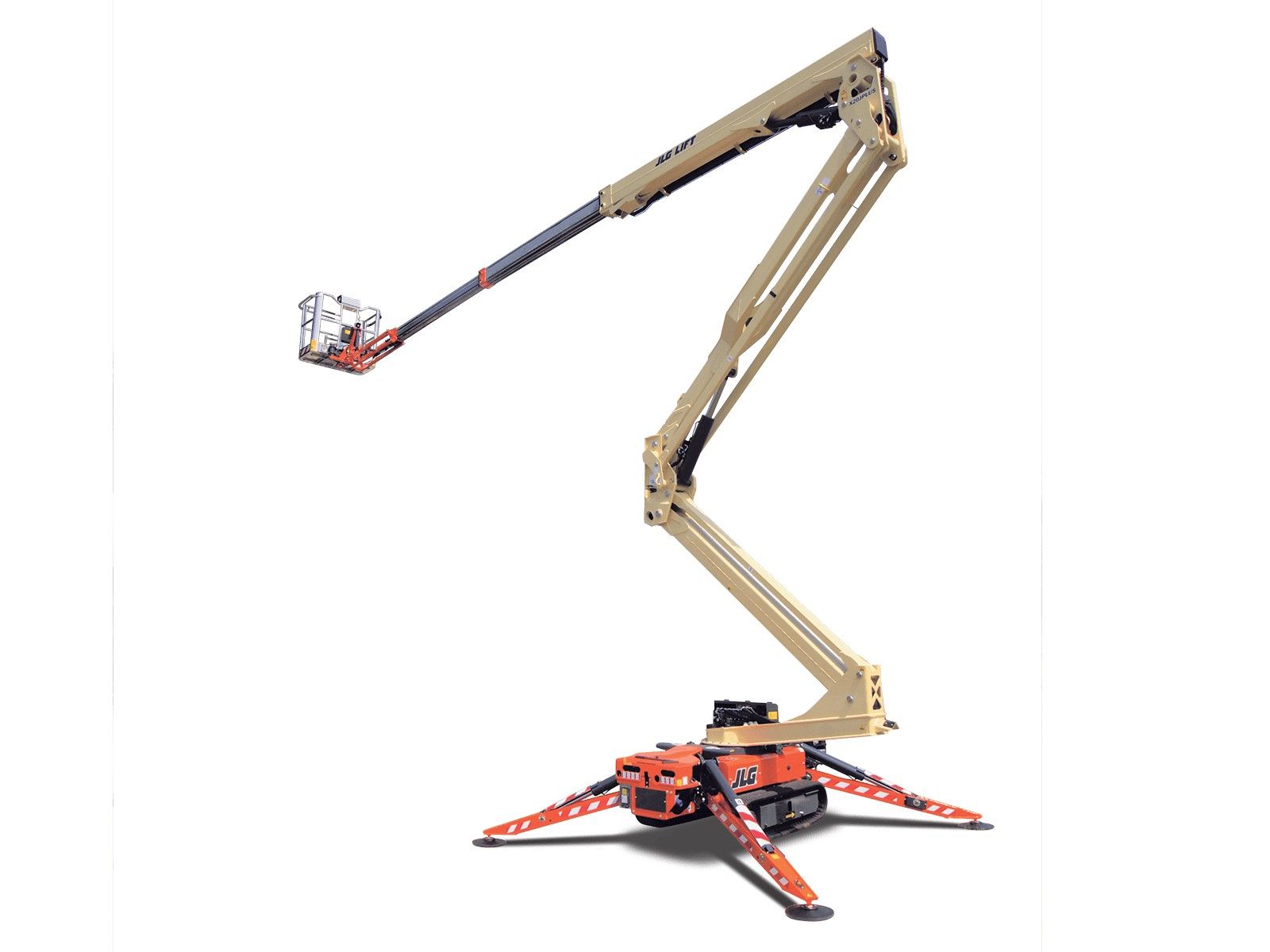

JLG X20JP

Plataforma aranha de lagartas · 20 m

Plataforma articulada compacta sobre lagartas, tipo aranha: 20,15 m de altura de trabalho, 230 kg, gasolina + elétrica, lítio ou diesel.

Também conhecida como: X20J Plus · X20J+ · X 20 JP

Altura de trabalho: 20,15 m
Alcance horizontal: 9,05 m
Capacidade da plataforma: 230 kg
Peso da máquina: 2900 kg
Largura (sem plataforma): 0,795 m
Alimentação: Gasolina Honda + elétrico CA 230 V; lítio ou diesel opcionais

Pedir cotação Ficha técnica em inglês (PDF)

Representante oficial JLG em Portugal · venda, peças e assistência técnica

JLG X20JP: para que serve

A JLG X20JP é uma plataforma articulada compacta sobre lagartas (tipo aranha) de 20 m: 20,15 m de altura de trabalho, 9,05 m de alcance horizontal e 230 kg de capacidade sem restrições.

Sem a plataforma tem 0,795 m de largura e 1,99 m de altura, por isso passa por uma porta normal de 80 cm e chega onde uma articulada de rodas não entra: átrios, naves, pátios e jardins. As lagartas alargam hidraulicamente até 1,09 m para subir rampas, e a estabilização faz-se com um só botão (área de 2,92 × 2,92 m).

Dupla alimentação de série: motor a gasolina Honda iGX390 e motor elétrico CA de 2,2 kW ligado à rede. Opcionalmente, motor diesel Kubota, pack de lítio de 7,7 kWh com aquecimento das baterias, ou bi-energia lítio + diesel, para trabalhar sem cabo nem emissões.

Aplicações

Manutenção em interiores, átrios e centros comerciais
Igrejas, teatros e edifícios históricos
Jardins, pátios e acessos estreitos
Poda e arboricultura
Iluminação, fachadas e vidros

Ficha técnica JLG X20JP

Valores da ficha técnica europeia (CE) do fabricante. Podem variar com a configuração e as opções.

Ficha técnica em inglês (PDF)

Altura e alcance

Altura de trabalho: 20,15 m
Altura da plataforma: 18,15 m
Alcance horizontal: 9,05 m
Alcance de trabalho: 9,70 m (inclui 0,65 m para além da plataforma)
Altura de passagem sobre obstáculos: 8,20 m
Comprimento do jib: 1,68 m
Amplitude de articulação do jib: 89° (0° / -89°)
Rotação da plataforma: 124° (+62° / -62°)
Rotação da torre: 360° (não contínua)

Capacidade

Capacidade da plataforma (sem restrições): 230 kg

Plataforma

Dimensões da plataforma: 0,69 × 1,34 m (2 pessoas)

Dimensões e transporte

Comprimento: 5,01 m
Comprimento sem plataforma: 4,39 m
Largura com plataforma: 1,30 m
Largura sem plataforma (lagartas recolhidas): 0,795 m
Largura sem plataforma (lagartas alargadas): 1,09 m
Altura: 1,99 m
Comprimento das lagartas: 1,468 m

Estabilizadores

Área de apoio dos estabilizadores: 2,92 × 2,92 m
Inclinação máxima para estabilizar: 12°

Peso e pressão no solo

Peso da máquina: 2900 kg (com plataforma de série)
Peso (diesel): 2970 kg
Peso (lítio): 3000 kg
Peso (bi-energia): 3100 kg
Pressão no solo (estabilizadores): 3,04 daN/cm²
Pressão no solo (lagartas): 0,64 daN/cm²

Motor e energia

Motor: Gasolina Honda iGX390, 8,7 kW (11,7 hp)
Motor elétrico CA: 2,2 kW, 230 V 50 Hz
Motor diesel (opcional): Kubota Z602, 10,8 kW (14,5 hp), refrigerado a líquido
Bateria de lítio (opcional): 7,7 kWh, 64 V / 120 Ah; carregador 220 V, recarga ≈ 4 h
Bi-energia (opcional): Lítio + diesel Kubota
Depósito hidráulico: 40 l

Deslocação

Velocidade de deslocação: 1,6 km/h (elétrico); 2,5 km/h (motor)
Inclinação máxima superável: 28,7 % (16°)
Ângulo máximo de entrada / saída: 19° / 15,5°
Lagartas: 1,46 × 0,20 × 0,36 m, perfil baixo, não marcantes

Equipamento JLG X20JP

De série

Plataforma de alumínio de 0,69 × 1,34 m para 2 pessoas (230 kg), entrada traseira com barra deslizante
Pedal de homem-morto
Comandos totalmente proporcionais (sistema de controlo eletroproporcional)
Jib articulado
Rotação motorizada da plataforma de 124°
Comando remoto (por cabo até à plataforma)
Ecrã LCD multilingue na consola da plataforma
Sistema de deteção de carga na plataforma
Plataforma concebida para remoção e troca rápidas
Cabo CA até à plataforma
Linha de ar de 6,3 mm (1/4") até à plataforma
Linha de água de 12,6 mm (1/2") até à plataforma
Pirilampo
Sistema ativo SkyGuard SkyLine
Bolsas para empilhador
Dupla alimentação (motor térmico + motor elétrico)
Motor elétrico CA de 2,2 kW, 220/230 V 50 Hz
Segunda velocidade de deslocação
Sapatas dos estabilizadores não marcantes
Proteção das hastes dos cilindros dos estabilizadores
Corte automático fora de nível
Sensor e indicador de alinhamento da torre
Olhais de elevação e amarração
Rotação motorizada da plataforma de 180°
Caixa de comandos da plataforma amovível
Sistema hidráulico de alargamento das lagartas
Estabilização automática com um só botão
Sistemas de descida de emergência
Casquilhos sem lubrificação
Pontos de fixação de arnês

Opcional

Motor diesel Kubota Z602, 10,8 kW (14,5 hp), refrigerado a líquido
Pack de bateria de lítio de 64 V / 120 Ah (7,7 kWh) com aquecimento das baterias
Bi-energia: lítio + diesel Kubota
Plataforma de alumínio de 0,69 × 1,34 m para 2 pessoas, dupla entrada lateral
Lagartas de borracha preta de perfil baixo 1,46 × 0,20 × 0,36 m
Comando por rádio para lagartas e estabilizadores

Comparar a JLG X20JP

As características principais da JLG X20JP ao lado de modelos parecidos.

Característica	JLG X20JP	JLG X17JP	JLG E450AJ	JLG 600AJ
Altura de trabalho	20,15 m	16,96 m	15,72 m	20,42 m
Alcance horizontal	9,05 m	7,00 m	7,24 m	12,22 m
Capacidade da plataforma	230 kg	230 kg	230 kg	230 kg
Peso da máquina	2900 kg	2190 kg	6670 kg	10 620 kg
Largura (sem plataforma)	0,795 m	0,80 m	—	—
Alimentação	Gasolina Honda + elétrico CA 230 V; lítio ou diesel opcionais	Gasolina Honda + elétrico CA 230 V	Elétrica, 48 V	Diesel, Deutz 36,4 kW

Transporte e utilização

Transporte: 2900 kg (2970 kg diesel, 3000 kg lítio, 3100 kg bi-energia), 5,01 m de comprimento com a plataforma (4,39 m sem ela) e 1,99 m de altura: vai num reboque de máquinas ou camião, e pode ser movimentada por empilhador (bolsas para garfos) ou grua (olhais de elevação).

Onde trabalha: interior e exterior. Passa por portas de 0,80 m sem a plataforma e sobe rampas até 28,7 %. Trabalha sempre sobre os estabilizadores (área de 2,92 × 2,92 m, até 12° de inclinação), com 3,04 daN/cm² por sapata; nas lagartas, 0,64 daN/cm².

Energia: a gasolina no exterior, ou ligada à rede (230 V) no interior. Com o pack de lítio de 7,7 kWh opcional trabalha sem cabo nem emissões, com cerca de 4 h de recarga.

Operador: O operador tem de ter formação adequada para trabalhar com plataformas elevatórias (PEMP): a entidade empregadora é obrigada a garanti-la (Decreto-Lei n.º 50/2005). O cartão IPAF/PAL é a formação mais reconhecida no setor.

Inspeções: Como qualquer equipamento de trabalho de elevação de pessoas, tem de passar verificações periódicas obrigatórias (DL 50/2005), além da manutenção preventiva do fabricante.

Inspeções periódicas obrigatórias (DL 50/2005)

Preço da JLG X20JP

O preço de uma JLG X20JP nova é sob consulta: depende da configuração (opções, pneus, motorização, acessórios), do prazo e do local de entrega. Diga-nos para que trabalho é a máquina e enviamos uma proposta.

Pedir proposta

Peças, manuais e assistência JLG X20JP

Manuais JLG X20JP

Manuais de operação, serviço e peças em PDF, por número de série.

Peças JLG X20JP

Peças originais: envie a referência ou uma fotografia da peça e da chapa de identificação.

Assistência técnica

Diagnóstico de avarias, reparação, manutenção e inspeções periódicas.

Perguntas frequentes sobre a JLG X20JP

Qual é a altura da JLG X20JP?

20,15 m de altura de trabalho (plataforma a 18,15 m) e 9,05 m de alcance horizontal.

A JLG X20JP passa por uma porta?

Sim: sem a plataforma tem 0,795 m de largura e 1,99 m de altura, o que permite passar por uma porta normal de 80 cm. A plataforma tem sistema de remoção rápida.

Quanto pesa a JLG X20JP?

2900 kg com a plataforma de série; 2970 kg na versão diesel, 3000 kg com lítio e 3100 kg em bi-energia. Pode ser elevada por empilhador ou grua.

Pode trabalhar em interiores?

Sim. De série tem motor elétrico CA de 2,2 kW para ligar à rede e trabalhar sem emissões; com o pack de lítio de 7,7 kWh opcional dispensa o cabo. As lagartas e as sapatas dos estabilizadores não marcam o piso.

Que versões de energia existem na X20JP?

Quatro: gasolina Honda + elétrico CA (de série), diesel Kubota + elétrico CA, lítio de 7,7 kWh, e bi-energia lítio + diesel. A escolha depende de trabalhar sobretudo em interior, exterior ou em ambos sem acesso à rede.

Qual é o preço da JLG X20JP?

O preço é sob consulta: depende da configuração (opções, acessórios) e da entrega. Peça uma proposta à Trapézio de Prismas, representante oficial JLG em Portugal.

Onde encontro o manual da JLG X20JP?

Os manuais de operação, serviço e peças da JLG X20JP estão na nossa biblioteca de manuais JLG, por número de série. Na mesma página pode pedir peças originais.
