Tipos de andaimes: fachada, multidirecional, torre móvel, suspenso, cremalheira e escoramento

Em resumo: para pintar, rebocar ou isolar uma fachada regular, o andaime de fachada é o mais económico. Quando a forma é irregular, a altura grande ou a carga pesada, é o multidirecional. Para trabalhos interiores até cerca de 12 m, uma torre móvel de alumínio monta-se em minutos. Em prédios altos com intervenções ligeiras, o bailéu (plataforma suspensa) evita ocupar o passeio; para trabalhos pesados e longos em fachadas altas, a plataforma de cremalheira. O escoramento não serve para trabalhar em cima: segura lajes e estruturas. Todos, exceto as torres pequenas, são montados por equipas com formação e verificados antes de usar.

O que distingue os tipos de andaime

A diferença está em três coisas: como a estrutura se liga (quadros prontos, tubos com nós, ou nenhuma estrutura, no caso das plataformas que sobem), que carga aguenta por metro quadrado, e se fica apoiada no chão, presa à fachada ou suspensa do telhado. Cada família tem a sua norma europeia: a EN 12810 e a EN 12811 para andaimes de fachada e de sistema, a EN 1004 para torres móveis, a EN 1808 para plataformas suspensas, a EN 1495 para plataformas de cremalheira, e a EN 1065 e a EN 12812 para escoras e cimbres.

As normas definem classes de carga de 1 a 6. Para inspeção e limpeza bastam as classes baixas (75 kg/m²); para pintura e reboco usa-se a classe 3 (200 kg/m²); para alvenaria, pedra e armazenamento de material na plataforma, as classes 4 a 6 (300 a 600 kg/m²). Diga à empresa de andaimes o que vai fazer em cima, não só a altura.

Andaime de fachada

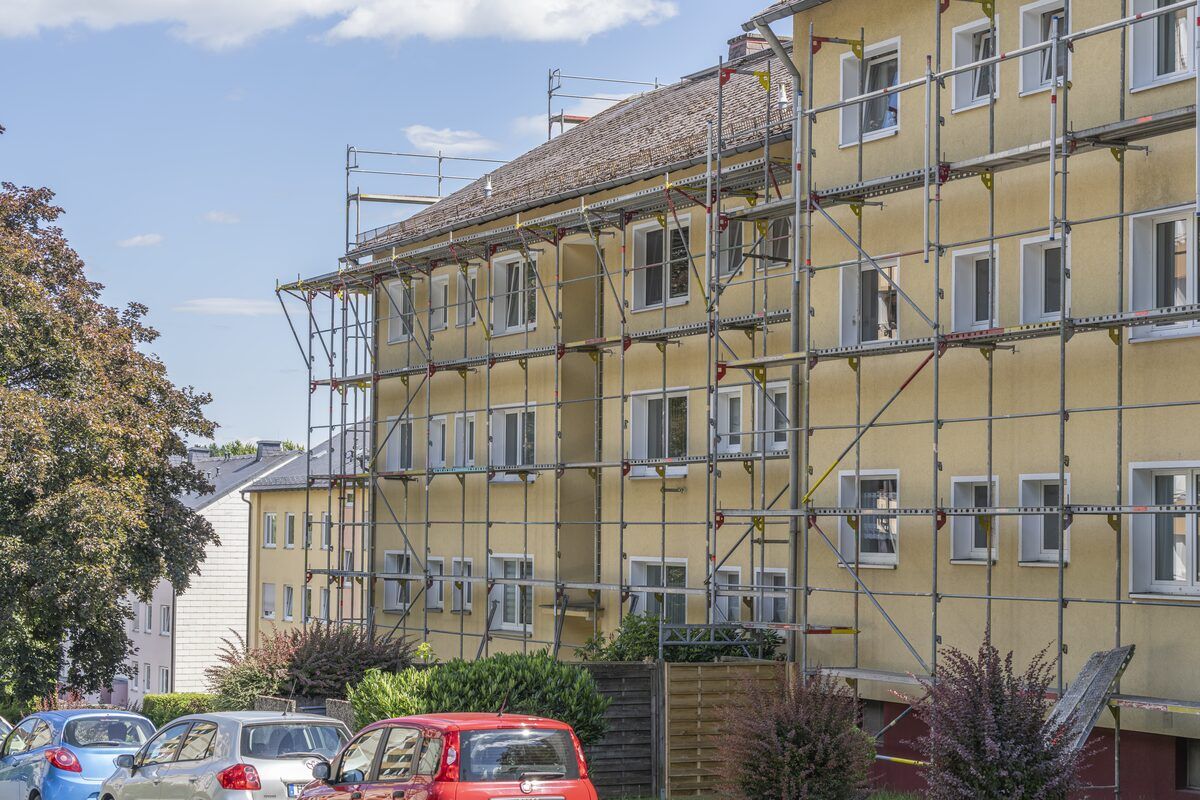

Quadros metálicos pré-fabricados em forma de «H» ou de escada, encaixados uns nos outros ao longo da fachada, com pranchas de 0,7 a 1 m de largura, guarda-corpos, rodapés e escadas interiores entre níveis. É o andaime que se vê na maioria dos prédios em obra em Portugal, porque monta depressa e é o mais barato por metro quadrado.

• Altura: normalmente até 30 m em configurações correntes; acima disso, ou com redes, lonas e publicidade (que aumentam muito o efeito do vento), exige projeto e cálculo.
• Fixação: ancorado à fachada com buchas e olhais em malha regular; apoiado no chão sobre bases reguláveis e pranchas de repartição.
• Proteções habituais: redes ou lonas contra a queda de materiais e poeiras, pala de proteção por cima do passeio, iluminação noturna.

Ideal para: pintura e reboco de fachadas, isolamento térmico pelo exterior (ETICS), substituição de janelas e caixilharia, reparação de varandas, beirados e telhados, reabilitação de prédios.

Limitação: só funciona bem em fachadas planas e regulares; torres, cúpulas, curvas e grandes consolas pedem um multidirecional.

Andaime multidirecional

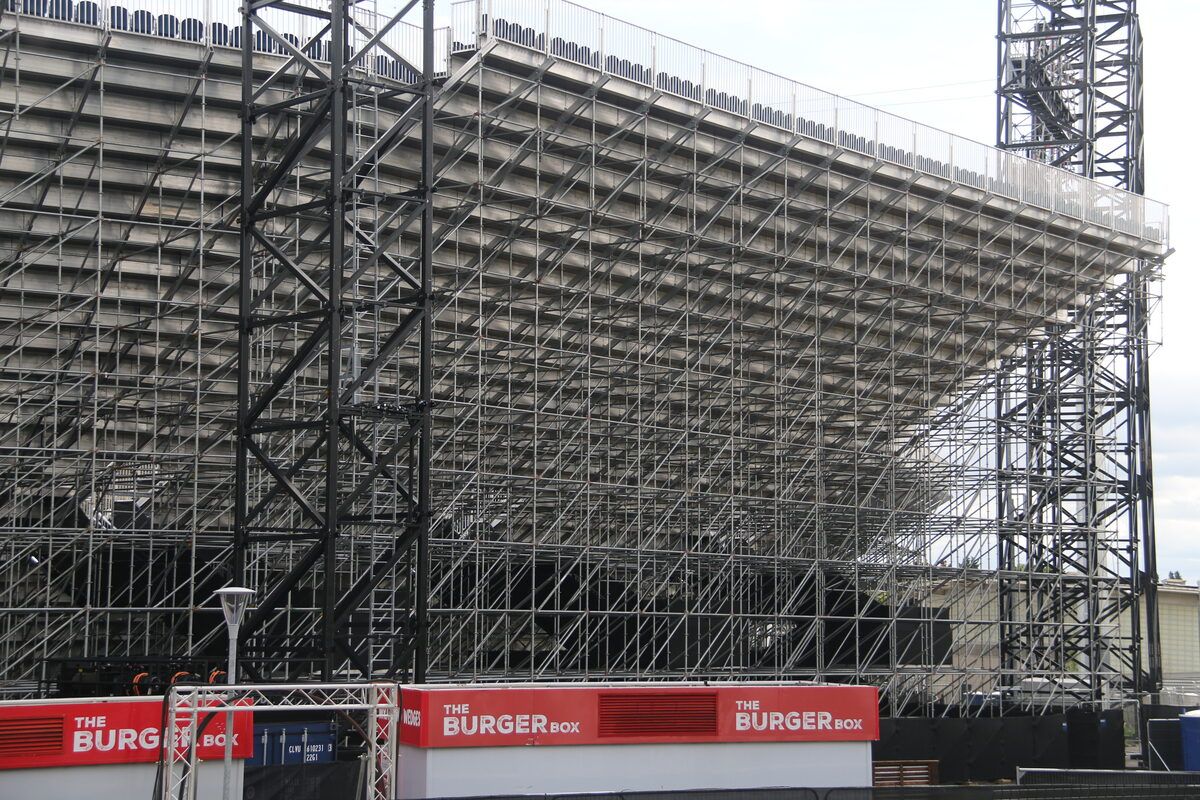

Um sistema modular de montantes com rosetas (discos perfurados) a cada meio metro, onde encaixam travessas e diagonais em vários ângulos. Os nomes comerciais mais conhecidos são o Layher Allround, o Peri Up ou os sistemas tipo «ringlock». É o «Lego» dos andaimes: adapta-se a qualquer forma, a grandes alturas e a cargas elevadas.

• Altura e carga: muito superiores ao andaime de fachada, sempre com projeto. Suporta pisos de trabalho, escadas de acesso, pontes e consolas.
• Custo: mais caro por metro quadrado e mais lento a montar, mas resolve o que o andaime de fachada não consegue.

Ideal para: igrejas, torres e monumentos, fábricas, refinarias e centrais, caldeiras e tanques, coberturas provisórias, bancadas, palcos e estruturas para ecrãs, escadas de acesso em obra.

Limitação: exige montadores experientes e um projeto de andaime; para uma fachada simples, é pagar a mais.

Torre móvel de alumínio

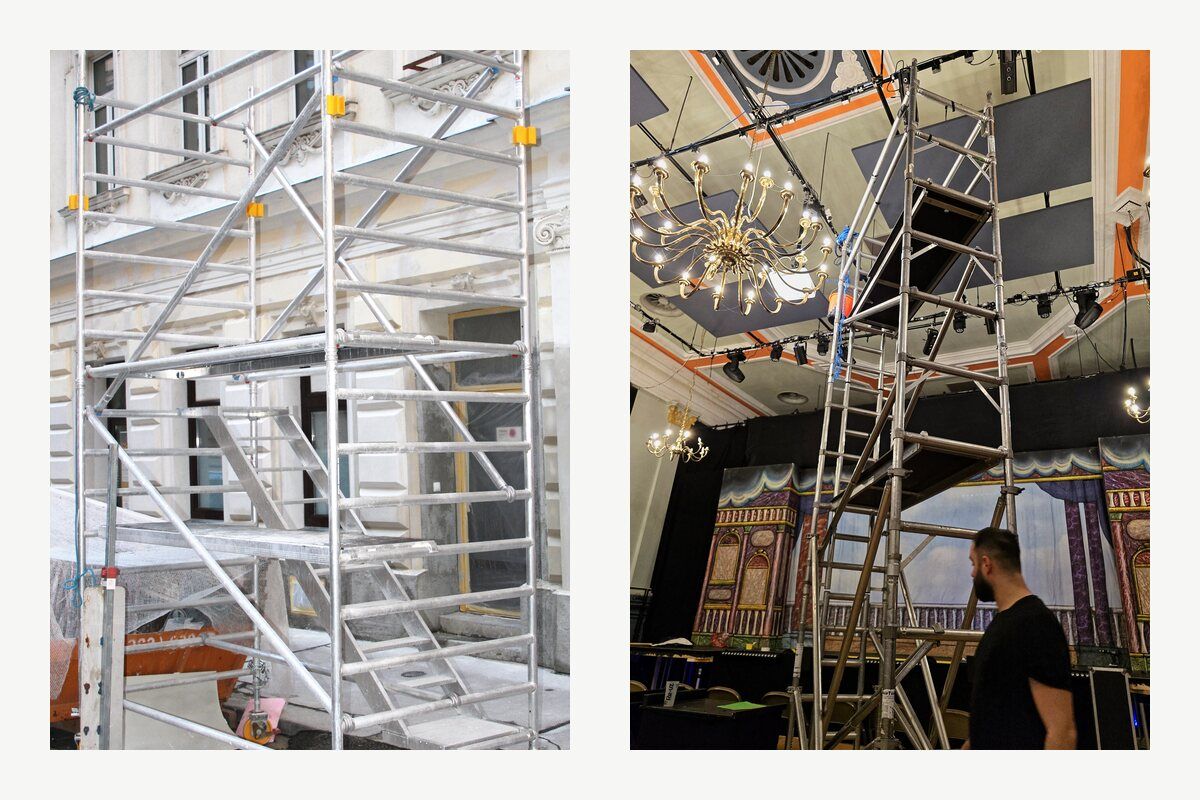

Uma torre leve de quadros de alumínio sobre rodas com travão, com plataformas e escadas interiores ou inclinadas, e estabilizadores laterais. Monta-se sem ferramentas em 15 a 30 minutos e desloca-se ao longo do trabalho, sem ninguém em cima.

• Altura de trabalho: normalmente de 4 a 12 m no interior; no exterior a altura máxima é menor, por causa do vento. As versões estreitas (75 cm) passam portas.
• Aluguer: ao dia ou à semana, com entrega; muitas vezes sem montagem, porque o utilizador a monta seguindo o manual.

Ideal para: pintura de tetos e paredes altas, tetos falsos, iluminação e AVAC, manutenção em armazéns, lojas, pavilhões e salas de espetáculos, limpezas em altura.

Limitação: só em pisos planos e firmes; nunca se desloca com pessoas ou material em cima, e acima de alguns metros no exterior passa a precisar de amarração.

Bailéu ou plataforma suspensa

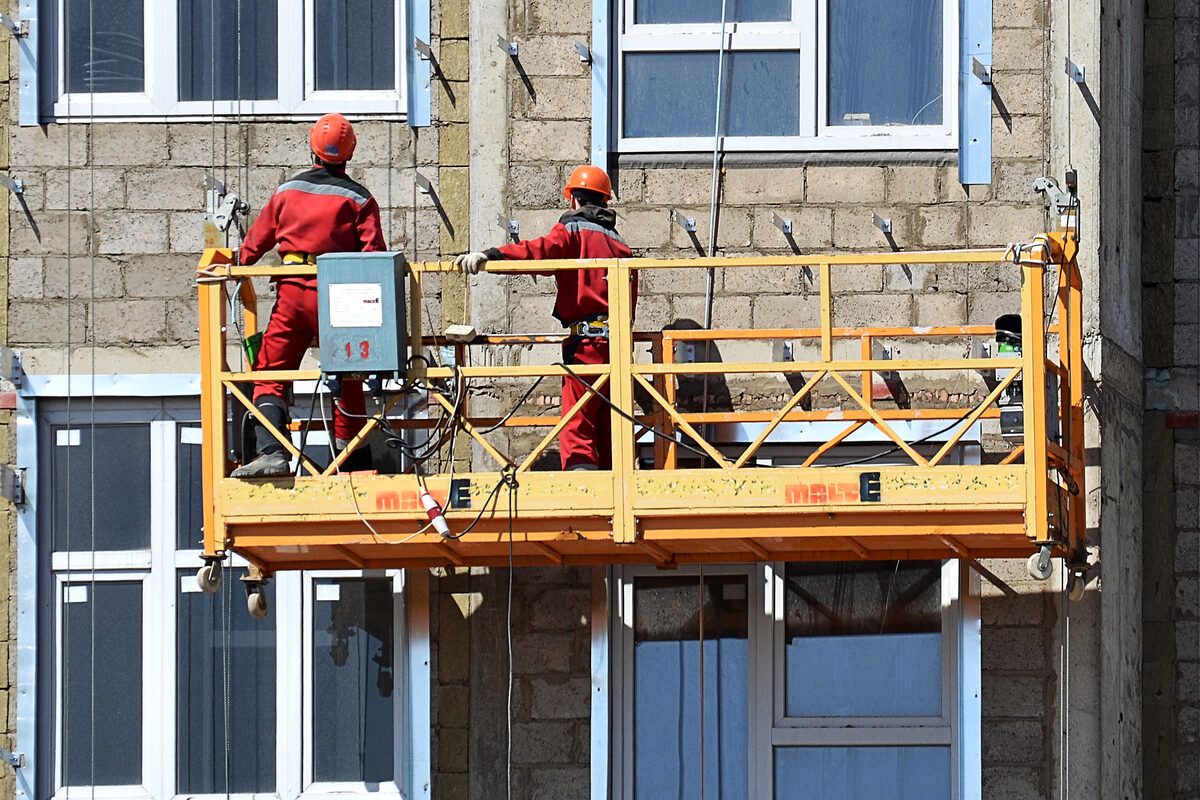

Uma plataforma estreita pendurada por dois cabos de aço a partir de vigas com contrapesos instaladas na cobertura, com guinchos elétricos que a fazem subir e descer ao longo da fachada. Cada cabo de trabalho tem um cabo de segurança independente com dispositivo anti-queda. Os edifícios altos mais recentes têm muitas vezes um sistema permanente (gôndola) para limpeza de vidros.

• Altura: praticamente ilimitada; o que conta é o comprimento dos cabos e a resistência da cobertura.
• Largura: módulos de 2 a 10 m; cargas de 200 a 600 kg, conforme o modelo.

Ideal para: limpeza de vidros e fachadas, pintura de prédios e torres altas, reparação pontual de revestimentos e juntas, inspeções de fachada, colocação de publicidade.

Limitação: trabalha numa faixa estreita de cada vez e não serve para cargas pesadas; depende de haver onde fixar as vigas na cobertura e de ventos fracos.

Plataforma de cremalheira

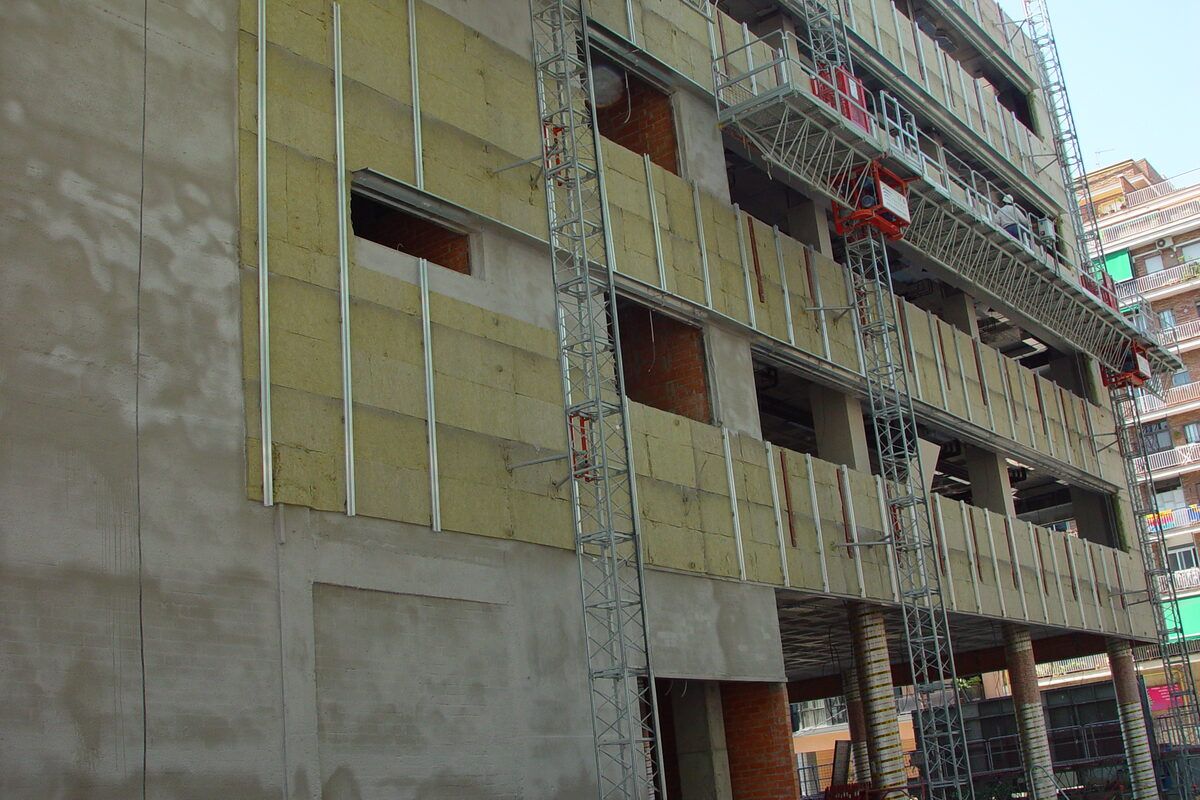

Uma plataforma larga que sobe e desce, com motor elétrico, por um ou dois mastros ancorados à fachada. Leva equipas inteiras e muita carga (frequentemente mais de 1 000 kg, e mais de 3 000 kg nos modelos grandes), com larguras que chegam aos 30 m com dois mastros.

• Altura: 100 m ou mais, com ancoragens a cada poucos metros.
• Vantagem sobre o andaime: monta-se mais depressa em edifícios altos, põe a equipa e o material exatamente à altura certa e ocupa menos espaço no passeio.

Ideal para: fachadas ventiladas e ETICS em prédios altos, revestimentos em pedra, painéis e cerâmica, substituição de caixilharia em toda a fachada, obra nova em altura.

Limitação: investimento e montagem só compensam em trabalhos longos e fachadas grandes; não contorna varandas e saliências tão bem como um andaime.

Escoramento e cimbres

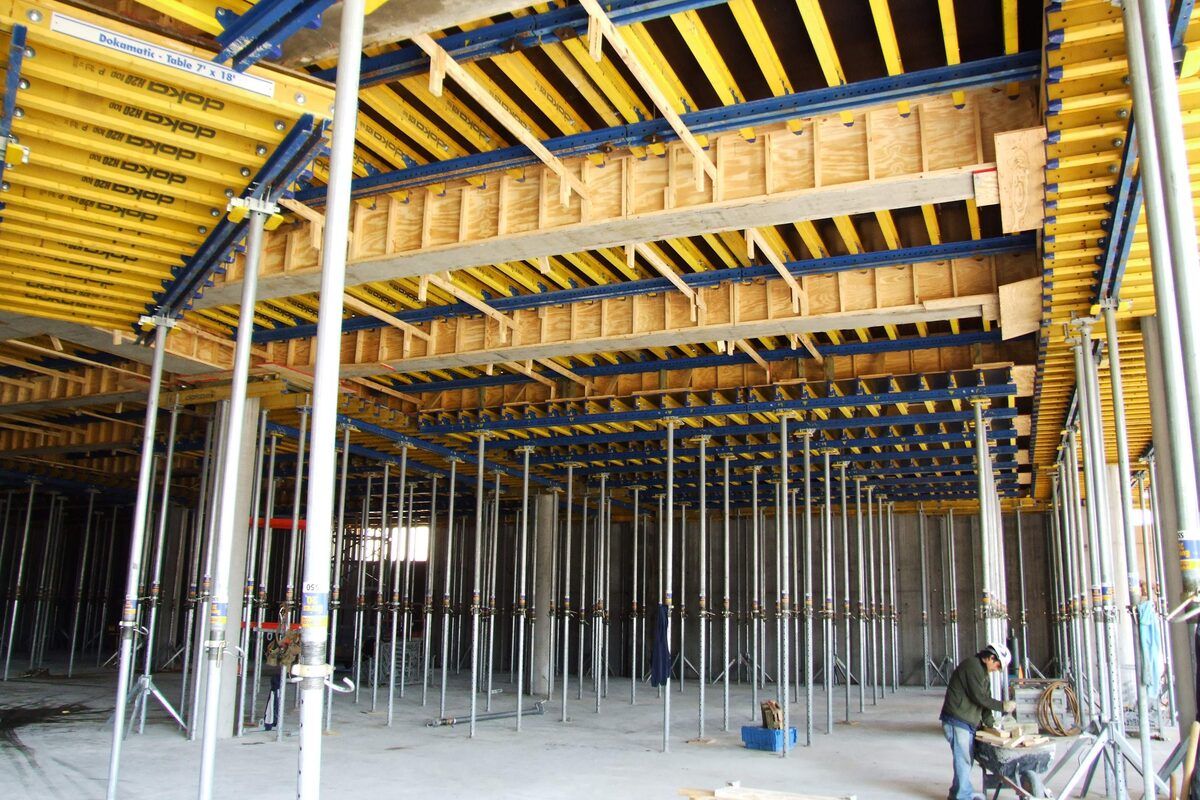

Não é um andaime para trabalhar em cima, mas aparece em todas as empresas de andaimes: são escoras metálicas extensíveis, torres de carga e cimbres que suportam lajes, vigas e cofragens durante a betonagem, ou estruturas existentes durante obras de reforço e demolições parciais.

• Escoras: reguláveis, normalmente de 2 a 5 m, alugadas à unidade.
• Torres de carga e cimbres: para cargas elevadas e grandes alturas, com projeto, muitas vezes alugados em conjunto com a cofragem.

Ideal para: obra nova em betão armado, reforço estrutural de edifícios antigos, pontes e obras de arte, escoramento de valas e de fachadas durante reabilitações.

Limitação: o dimensionamento é sempre de engenharia: o número e a posição das escoras vêm do projeto, não do olho.

Montagem, licenças e segurança

Um andaime mal montado é uma das principais causas de quedas em obra, e por isso a lei é concreta. O Decreto-Lei n.º 50/2005 exige:

• Montagem por quem sabe: a montagem, a desmontagem e qualquer alteração são feitas sob a direção de uma pessoa competente e por trabalhadores com formação específica (artigo 40.º).
• Plano e cálculo: um plano de montagem, utilização e desmontagem, e cálculo de resistência e estabilidade sempre que a configuração não esteja coberta pela nota de cálculo do fabricante (artigo 40.º).
• Estabilidade: apoios que não deslizam, chão com capacidade suficiente e, nas torres, rodas travadas durante o trabalho (artigo 41.º).
• Plataformas completas: pranchas fixas, sem aberturas perigosas, e sinalização das partes que ainda não estão prontas a usar (artigo 42.º).
• Verificação: antes da primeira utilização, depois de alterações ou de mau tempo, e periodicamente, com registo. Veja o nosso guia sobre inspeções obrigatórias de equipamentos de trabalho.

Em obra aplica-se também o Decreto-Lei n.º 273/2003: o andaime faz parte do plano de segurança e saúde. Sempre que ocupa passeio ou via pública é necessária uma licença de ocupação do espaço público da câmara municipal, com sinalização, passagem protegida para peões e, muitas vezes, pala de proteção. A maioria das empresas de andaimes trata da licença e inclui a montagem no orçamento.

Andaime ou plataforma elevatória?

• Andaime: trabalhos longos e contínuos em toda uma fachada, várias equipas ao mesmo tempo, material pesado a acompanhar o trabalho, alvenaria e revestimentos.
• Plataforma elevatória: intervenções pontuais ou rápidas, trabalhos em vários pontos diferentes, alturas que obrigariam a um andaime com projeto, sítios onde não se pode ocupar o passeio durante semanas.

Em muitas obras a resposta é as duas: andaime para a fachada, uma plataforma para a cobertura ou para os remates. Veja o nosso guia sobre os tipos de plataformas elevatórias e os diretórios de empresas de aluguer de andaimes e de aluguer de plataformas elevatórias, com preços indicativos.

Antes de pedir orçamento a uma empresa de andaimes, prepare: a largura e a altura da fachada (em metros), fotografias, o tipo de trabalho e o material que vai estar em cima, o prazo, se o andaime ocupa passeio ou via pública e se há obstáculos (varandas, caves, cabos elétricos, árvores).
