Tipos de plataformas elevatórias: tesoura, articulada, telescópica e as outras, e qual escolher

Em resumo: se precisa de subir na vertical, numa superfície plana, com espaço para material e várias pessoas, a resposta é quase sempre uma tesoura. Se há obstáculos pelo caminho (uma cobertura, um muro, uma estante), precisa de um braço articulado. Se precisa de muito alcance horizontal ou de muita altura, é uma telescópica. Para interiores apertados há as verticais; para chegar onde as outras não cabem, as aranhas; para trabalhos rápidos na rua, as plataformas sobre camião. O manipulador telescópico é outra coisa: serve para elevar cargas, e só eleva pessoas com um cesto homologado.

Como se classificam

Na norma europeia EN 280, e na sua equivalente internacional ISO 16368, as plataformas elevatórias móveis de pessoal (PEMP) dividem-se de duas formas:

Pelo alcance do cesto (grupo):

• Grupo A: o cesto sobe dentro do contorno da máquina (tesouras e verticais).
• Grupo B: o cesto pode sair para fora desse contorno (todas as de braço).

Pela deslocação (tipo):

• Tipo 1: só se desloca com o cesto em baixo.
• Tipo 2: desloca-se com o cesto elevado, comandada a partir do chassis.
• Tipo 3: desloca-se com o cesto elevado, comandada a partir do próprio cesto. É o caso da maioria das máquinas de obra.

É desta classificação que vêm as categorias do cartão de operador IPAF PAL que as obras pedem: 1a (verticais estáticas), 1b (braços estáticos, como as de camião e de reboque), 3a (verticais móveis: tesouras e mastros) e 3b (braços móveis: articuladas e telescópicas). Um operador com 3a não está habilitado para uma articulada.

Duas medidas aparecem em todas as fichas técnicas e convém não as confundir: a altura da plataforma (até ao piso do cesto) e a altura de trabalho, que é a primeira mais 2 metros, o alcance de uma pessoa de braço estendido. Quando alguém diz «preciso de uma de 12 metros», confirme de qual das duas está a falar.

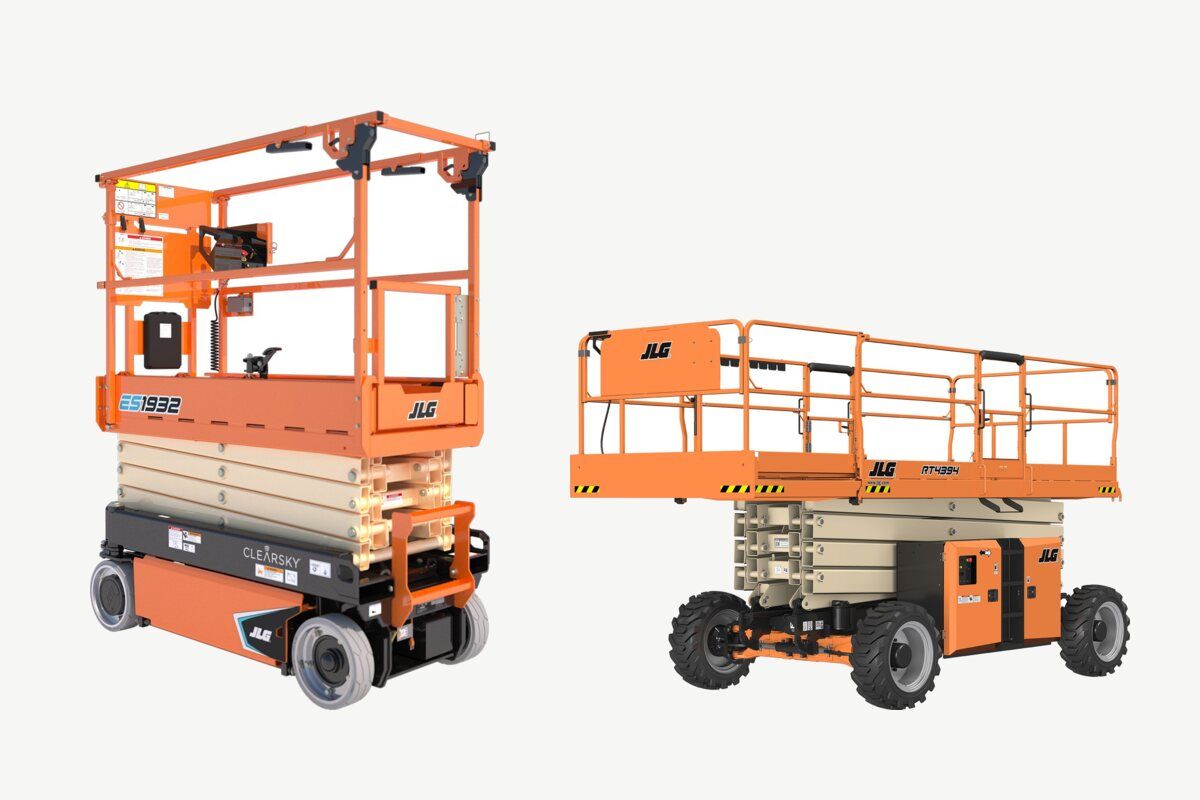

Plataforma de tesoura

A plataforma sobe na vertical, empurrada por um conjunto de braços cruzados em «X». É a plataforma mais vendida e alugada do mundo, porque é simples, estável e oferece a maior área de trabalho por euro: um cesto largo, onde cabem duas ou três pessoas e material, muitas vezes com uma extensão que avança mais um metro.

• Altura de trabalho: normalmente de 6 a 18 m; as maiores todo-o-terreno passam os 20 m.
• Elétricas (de laje): estreitas (a partir de 76 cm, passam numa porta), silenciosas, sem emissões, com pneus que não marcam o chão. Para interiores e pisos lisos.
• Todo-o-terreno (RT): diesel, híbridas ou elétricas de nova geração, com tração 4x4, pneus de obra e estabilizadores. Para estaleiros e terreno irregular.

Ideal para: tetos falsos, instalações elétricas e AVAC, pintura de paredes e tetos, montagem de estruturas metálicas, armazéns e naves industriais, fachadas baixas sem obstáculos.

Limitação: só sobe a direito. Se houver alguma coisa entre o chão e o ponto de trabalho, a tesoura não serve.

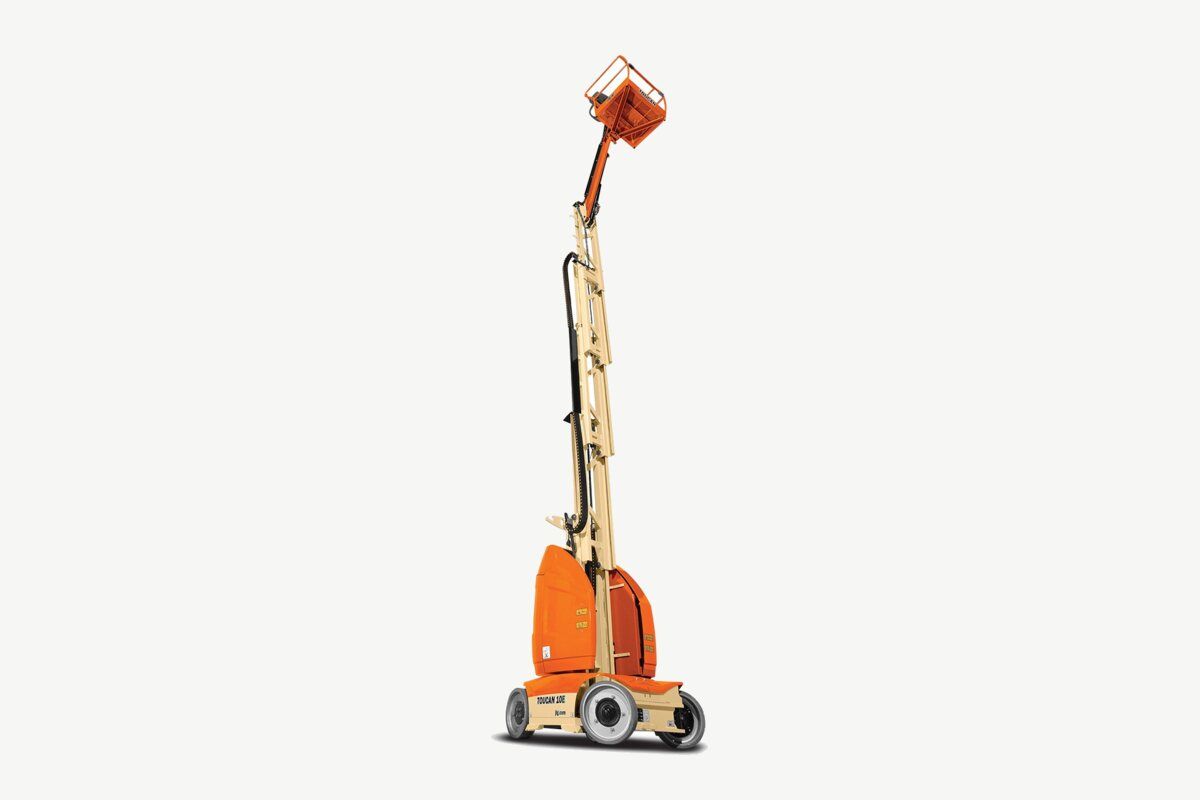

Plataforma vertical ou de mastro

Um mastro telescópico que sobe na vertical, com um cesto para uma pessoa. As mais simples são empurradas à mão (categoria 1a); as autopropulsadas deslocam-se com o cesto em cima (3a). Algumas, como a JLG Toucan, têm um pequeno braço articulado no topo que dá 2 a 3 metros de alcance lateral.

• Altura de trabalho: normalmente de 6 a 12 m.
• Largura: cerca de 75 cm a 1 m; o peso é baixo, adequado a pisos técnicos, mezaninos e lojas.

Ideal para: manutenção em armazéns e entre estantes, lojas e centros comerciais, hotéis, salas de espetáculos, substituição de iluminação, trabalhos rápidos de uma pessoa sem escadote.

Limitação: uma pessoa e pouco material; não é para exteriores com vento nem terreno irregular.

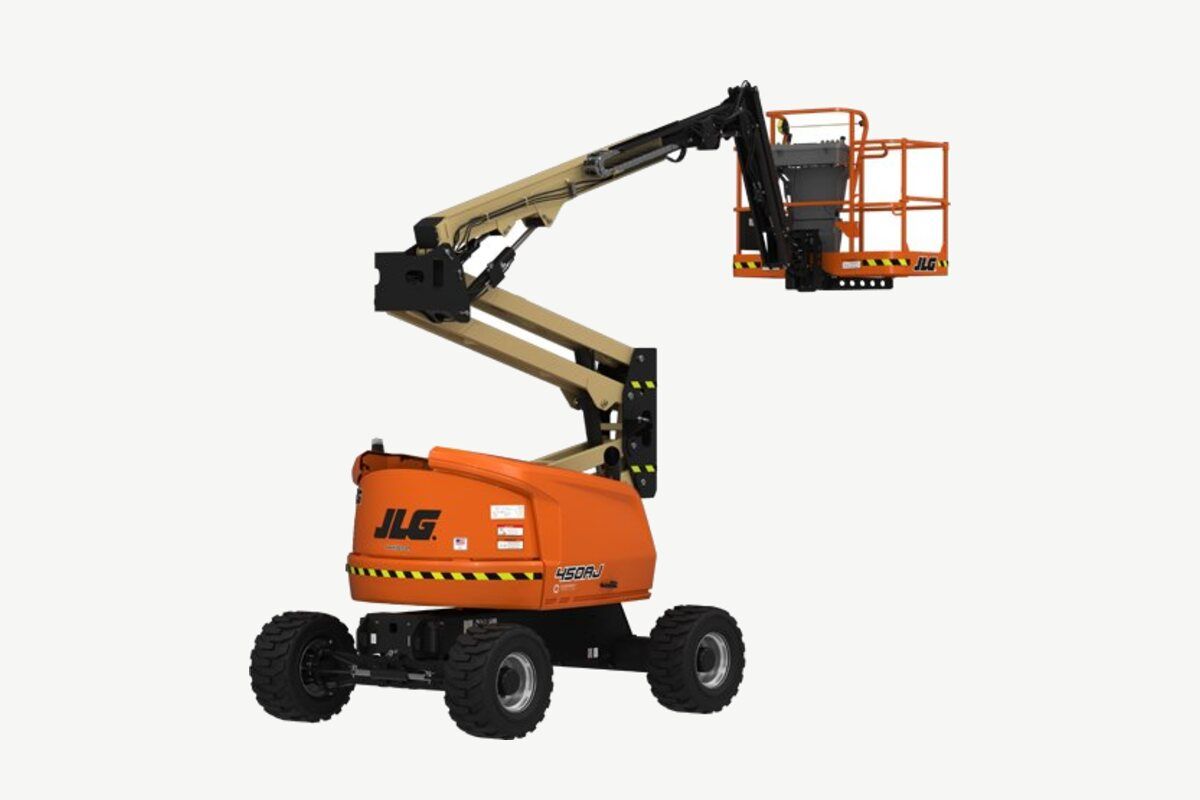

Plataforma articulada

O braço é formado por secções que se dobram como um cotovelo, montadas numa torre que gira 360°, e termina muitas vezes num pequeno braço (jib) que ajusta o ângulo do cesto. Isso permite subir, passar por cima de um obstáculo e descer do outro lado: é a máquina para chegar a sítios difíceis.

• Altura de trabalho: normalmente de 10 a 26 m; os modelos grandes chegam aos 40 m.
• Alcance horizontal: de 5 a 18 m, conforme o modelo.
• Versões: elétricas e híbridas para interiores e zonas urbanas; diesel 4x4 para obra.

Ideal para: trabalhos por cima de coberturas, muros, maquinaria ou viaturas; estruturas metálicas e pavilhões; fachadas com varandas e reentrâncias; manutenção industrial com tubagens; iluminação pública e árvores.

Limitação: mais cara e mais pesada do que uma tesoura com a mesma altura, e o cesto é mais pequeno (normalmente duas pessoas).

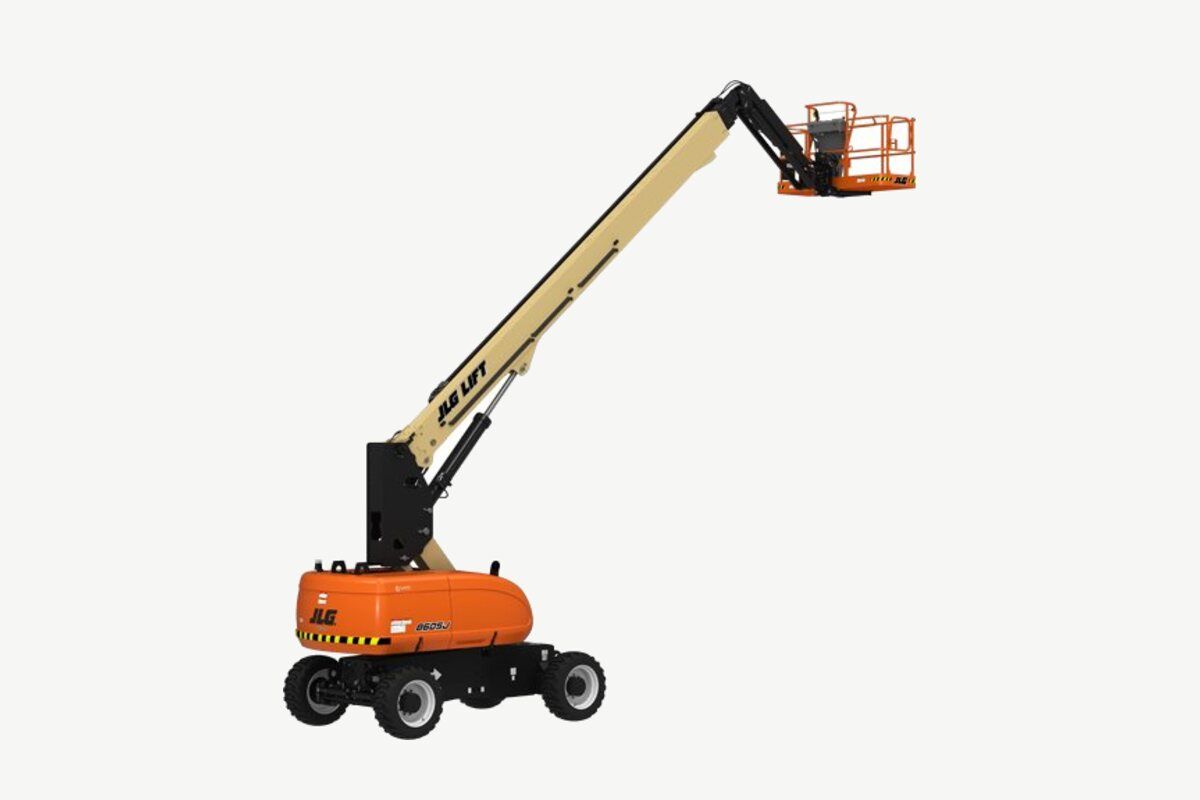

Plataforma telescópica

Um braço reto formado por secções que deslizam umas dentro das outras, como uma antena, sobre uma torre giratória. Não contorna obstáculos como a articulada, mas vai mais alto e sobretudo mais longe na horizontal, e chega ao ponto de trabalho mais depressa.

• Altura de trabalho: normalmente de 18 a 43 m; as maiores do mercado passam os 55 m.
• Alcance horizontal: de 15 a mais de 25 m.
• Versões: quase sempre diesel 4x4, com eixos oscilantes para terreno de obra.

Ideal para: estruturas metálicas altas, pontes e viadutos, fachadas altas afastadas do ponto onde a máquina pode estar, indústria pesada, estaleiros navais, trabalhos por cima de valas ou água.

Limitação: precisa de muito espaço e de um chão que aguente o peso (de 10 a mais de 20 toneladas); raramente entra em interiores.

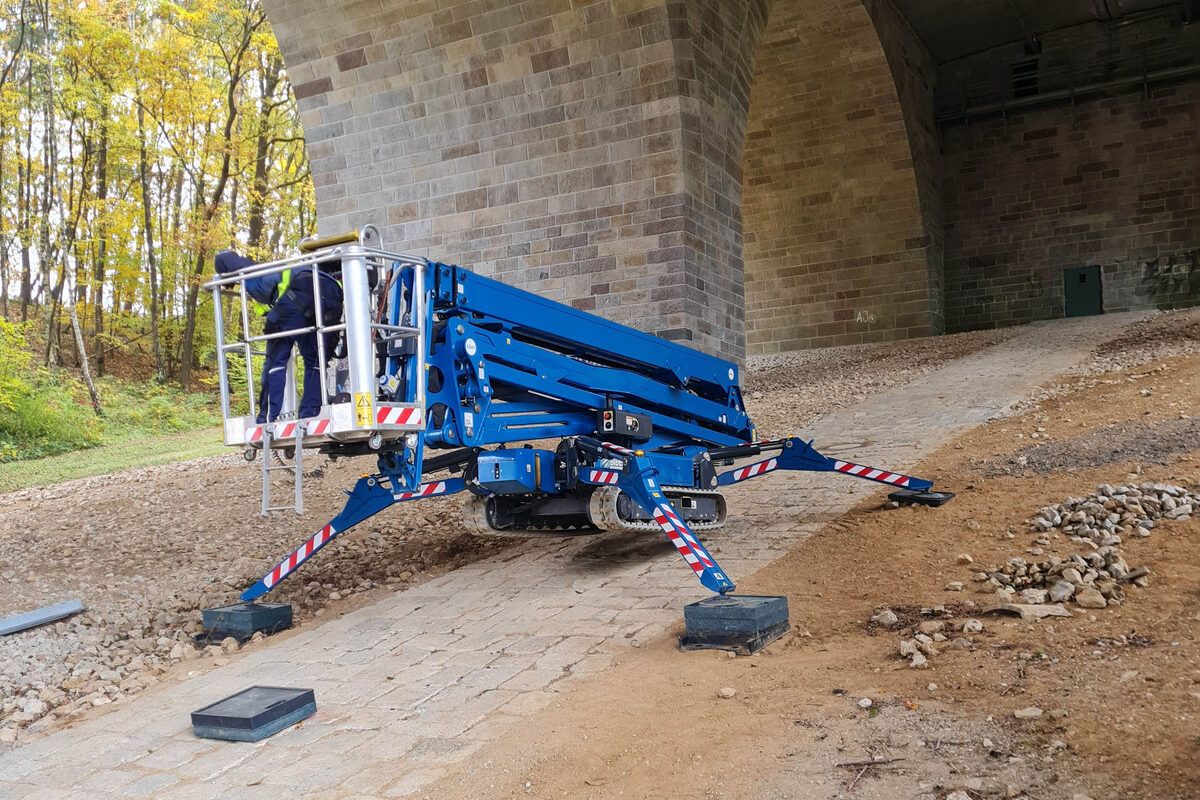

Plataforma aranha ou de lagartas

Uma plataforma de braço (articulado ou telescópico) montada sobre lagartas, que para trabalhar abre quatro estabilizadores em forma de patas de aranha. O segredo está no tamanho quando fechada: muitas passam numa porta de 80 cm e pesam menos de duas toneladas, mas chegam aos 20, 30 ou até 50 m.

• Altura de trabalho: normalmente de 13 a 33 m; as maiores passam os 50 m.
• Acesso: passam portas, sobem rampas e escadas com lagartas, trabalham em jardins, pátios interiores e pisos delicados sem os marcar.
• Motorização: gasolina, diesel, elétrica ou bi-energia (baterias para o interior, motor para o exterior).

Ideal para: átrios e igrejas, pátios interiores, jardins e taludes, árvores, coberturas de centros comerciais, qualquer sítio onde uma plataforma de rodas não cabe ou afundaria.

Limitação: montar e nivelar os estabilizadores leva tempo, por isso não serve para trabalhos que exigem mudar de posição a cada minuto; é mais cara ao dia do que uma articulada da mesma altura.

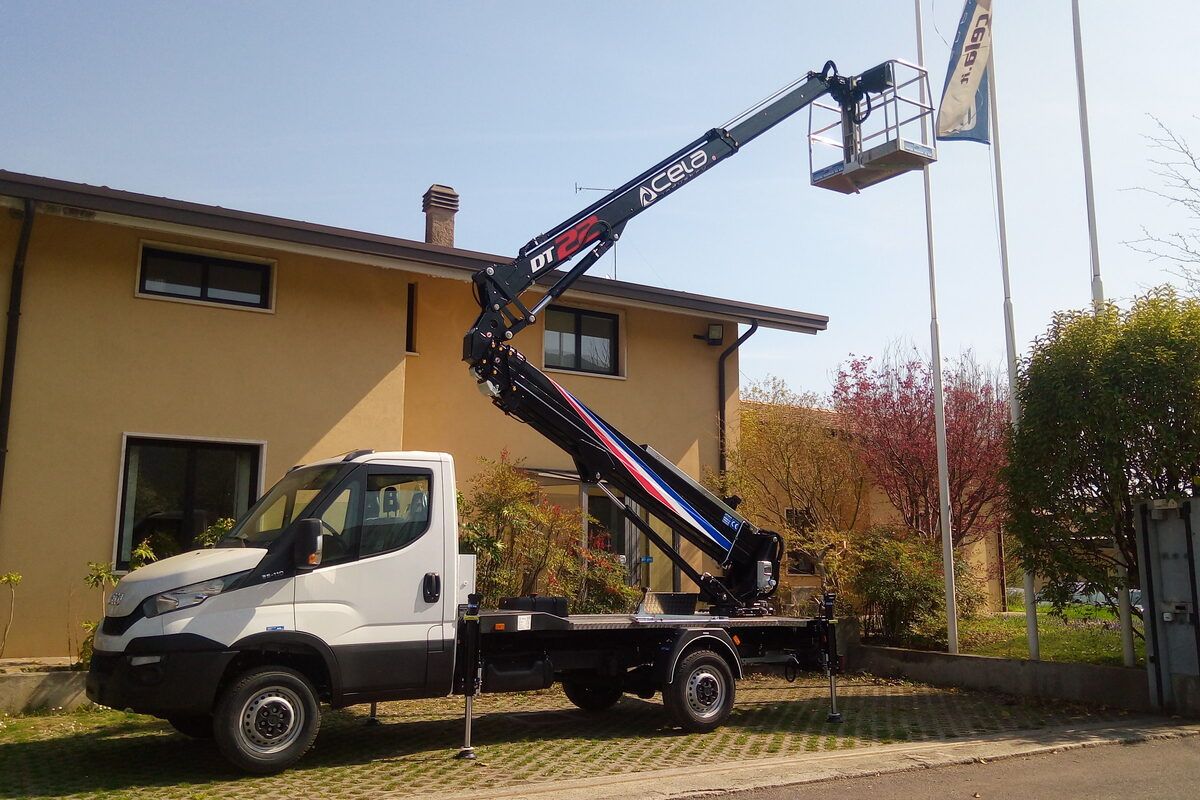

Plataforma sobre camião ou carrinha

Um braço articulado ou telescópico montado num camião ou numa carrinha, com estabilizadores próprios. Chega ao local à velocidade normal do trânsito, sem transporte à parte, e fica pronto em poucos minutos.

• Altura de trabalho: as montadas em carrinhas até 3,5 t (carta de ligeiros) chegam normalmente aos 12 a 21 m; em camião, dos 25 a mais de 70 m.
• Variante: as plataformas sobre reboque, mais baratas, que se rebocam com um carro e chegam a 12 a 20 m.

Ideal para: iluminação pública, sinalização e semáforos, redes de telecomunicações e eletricidade, fachadas e beirados em rua, poda de árvores, trabalhos em vários locais no mesmo dia.

Limitação: trabalha parada, a partir da via pública (muitas vezes precisa de licença de ocupação e de sinalização) e não entra em edifícios.

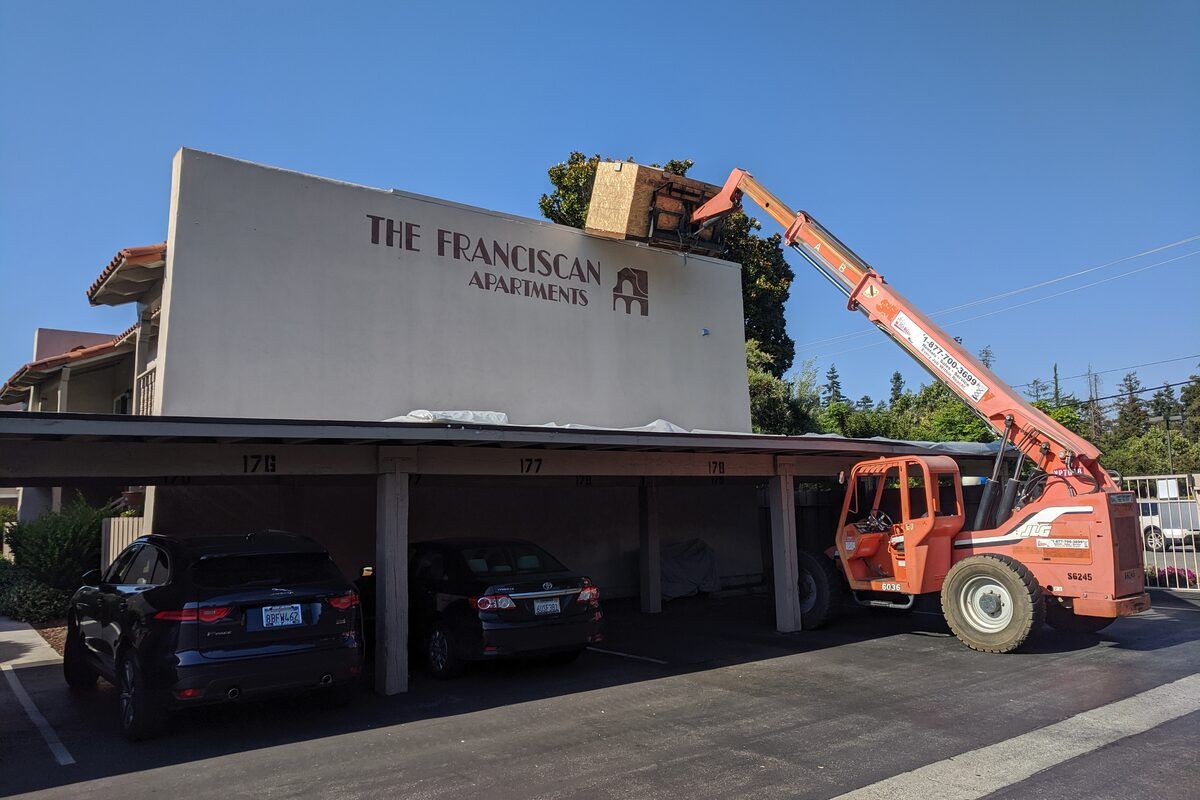

Manipulador telescópico

Aparece em todas as listas de aluguer ao lado das plataformas, mas é outra família: um empilhador com braço telescópico, feito para elevar e colocar cargas (paletes, tijolo, vigas, big-bags) a altura e à distância. Os fixos chegam normalmente aos 6 a 18 m e 2,5 a 5 toneladas; os rotativos, com estabilizadores e torre giratória, passam os 30 m e funcionam quase como uma pequena grua.

Pode elevar pessoas? Só com um cesto homologado para aquele modelo, reconhecido pelo sistema de segurança da máquina, que limita automaticamente as funções. Elevar pessoas em paletes, nos garfos ou num cesto improvisado é proibido: a lei só permite elevar trabalhadores com equipamento previsto para esse fim (Decreto-Lei n.º 50/2005, artigo 29.º) e é uma das causas de acidentes graves mais frequentes.

Ideal para: obra nova e agricultura, descarga e colocação de material em altura, montagem de coberturas; com cesto, trabalhos pontuais em altura na mesma obra.

Elétrica, diesel ou híbrida?

• Elétrica: sem emissões nem ruído, obrigatória na prática em interiores, hospitais, fábricas alimentares e centros comerciais. Autonomia de um turno; precisa de carregar à noite.
• Diesel: potência e tração para obra, terreno inclinado e jornadas longas. Não pode trabalhar em espaços fechados.
• Híbrida ou bi-energia: baterias para o interior e motor para o exterior ou para recarregar. Faz sentido quando a mesma máquina entra e sai de edifícios.

As zonas de emissões reduzidas nas cidades e os estaleiros com metas de sustentabilidade estão a empurrar as articuladas e as tesouras todo-o-terreno para versões elétricas; vale a pena perguntar por elas mesmo em exteriores.

Guia rápido: qual escolher

1. O trabalho é na vertical, sem nada por cima ou à frente? Tesoura (várias pessoas e material) ou vertical (uma pessoa, espaço apertado).
2. Há um obstáculo entre a máquina e o ponto de trabalho? Articulada.
3. O ponto de trabalho está longe na horizontal ou acima dos 25 m? Telescópica.
4. A máquina tem de passar uma porta, subir degraus ou pisar relva? Aranha.
5. São intervenções curtas na rua, em vários sítios? Plataforma sobre camião ou carrinha.
6. Precisa de elevar material, não pessoas? Manipulador telescópico.

Antes de pedir orçamento, tenha à mão: a altura até ao ponto de trabalho, a distância horizontal a que a máquina vai ficar, o tipo de chão e a largura dos acessos, se é interior ou exterior, quantas pessoas vão no cesto e quanto tempo dura o trabalho. Com estes seis dados, qualquer empresa de aluguer lhe propõe a máquina certa à primeira.

Comprar ou alugar

Para trabalhos pontuais, alugar é quase sempre mais barato: consulte o nosso diretório de empresas de aluguer de plataformas elevatórias, com preços indicativos por tipo. Se usa uma plataforma várias semanas por ano, uma máquina própria, nova ou usada, compensa em dois ou três anos. Veja as plataformas JLG novas, as máquinas usadas e o nosso guia sobre o que verificar antes de comprar uma plataforma usada. Seja qual for a opção, a máquina precisa de inspeções periódicas obrigatórias e o operador de formação adequada.
