JLGPlataformas articuladasDiesel

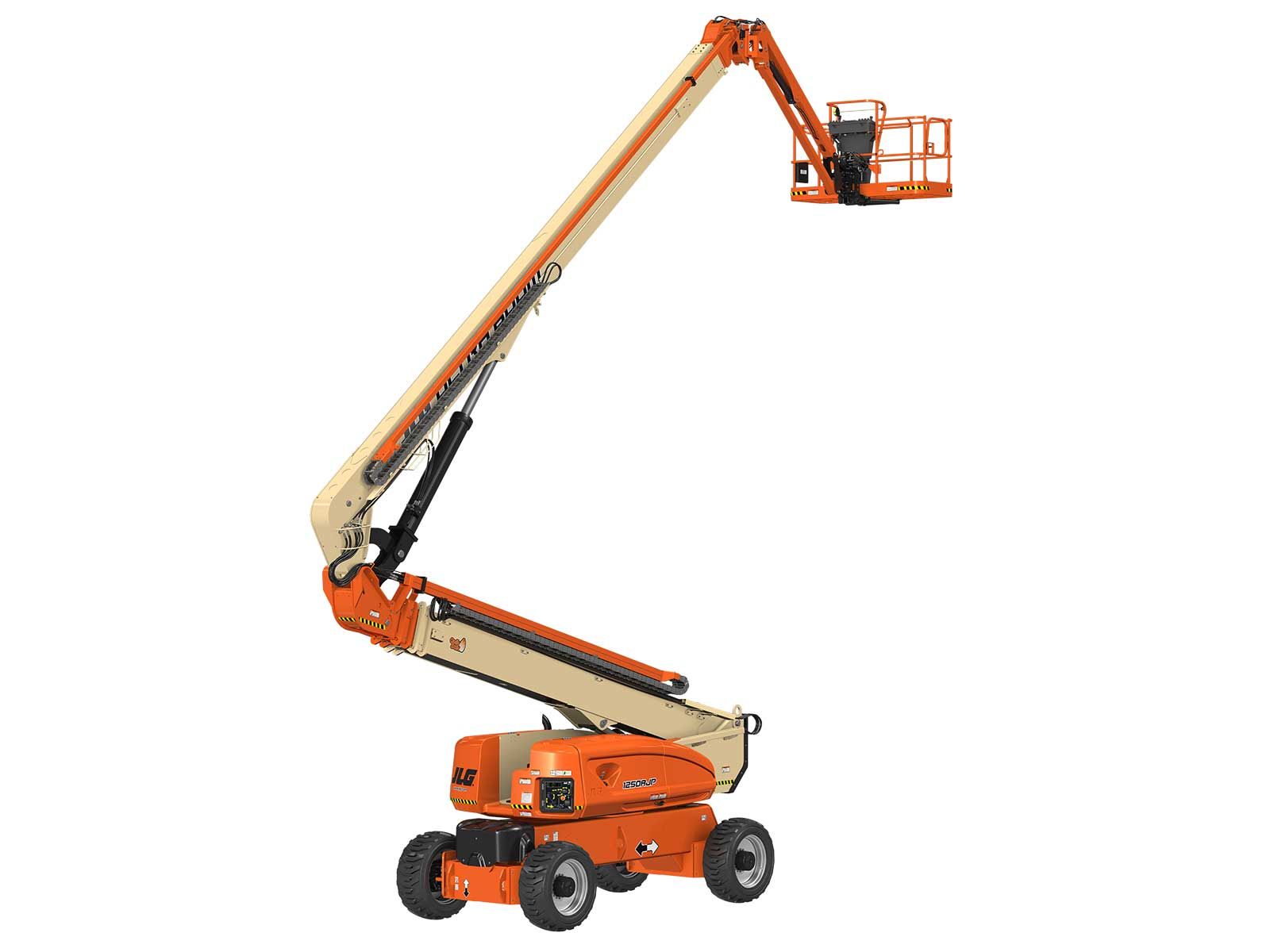

JLG 1250AJP

Plataforma articulada diesel · 40 m

Plataforma articulada diesel Ultra Boom, com 40 m de altura de trabalho e 450 kg de capacidade.

Também conhecida como: 1250 AJP · Ultra Boom 1250AJP

Altura de trabalho: 40,30 m
Alcance horizontal: 19,25 m
Capacidade da plataforma: 230 kg / 450 kg (restrita)
Peso da máquina: 19 958 kg
Alimentação: Diesel, Deutz 55 kW

Pedir cotação Ficha técnica em espanhol (PDF)

Representante oficial JLG em Portugal · venda, peças e assistência técnica

JLG 1250AJP: para que serve

A JLG 1250AJP é a maior articulada da gama Ultra Boom: 40,30 m de altura de trabalho, 19,25 m de alcance horizontal e capacidade dupla de 230 kg sem restrições ou 450 kg em capacidade restrita.

Passa por cima de obstáculos até 18,44 m de altura e posiciona a plataforma com o jib articulado de 2,44 m, que também roda na horizontal (JibPLUS®, 125°). É a máquina para grandes estruturas industriais, centrais de energia, pontes e fachadas muito altas, onde é preciso subir e contornar ao mesmo tempo.

Tração 4x4, direção às quatro rodas, duas rodas e caranguejo, eixos extensíveis (2,49 m recolhidos, 3,81 m estendidos), 45 % de inclinação superável e motor Deutz TCD 2.9 L4 de 55 kW Fase V.

Aplicações

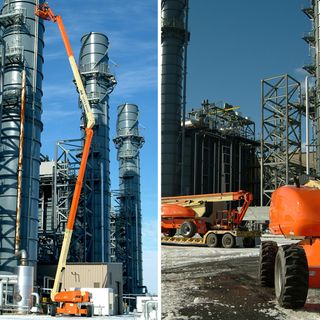

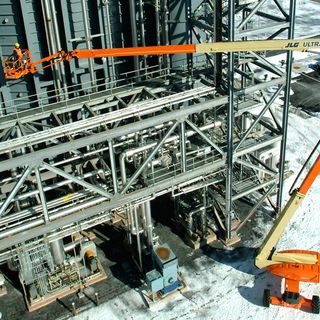

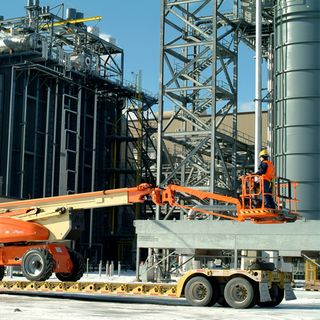

Centrais de energia e grandes instalações industriais

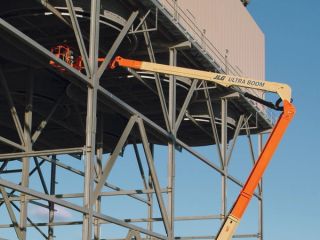

Estruturas metálicas e pontes
Fachadas e coberturas de grande altura
Silos, tanques e chaminés
Montagem de vidro e painéis (pack SkyGlazier®)

Ficha técnica JLG 1250AJP

Valores da ficha técnica europeia (CE) do fabricante. Podem variar com a configuração e as opções.

Ficha técnica em espanhol (PDF)

Altura e alcance

Altura de trabalho: 40,30 m
Altura da plataforma: 38,30 m
Alcance horizontal: 19,25 m
Alcance de trabalho: 19,90 m (inclui 0,65 m para além da plataforma)
Altura de passagem sobre obstáculos: 18,44 m
Comprimento do jib: 2,44 m
Amplitude de articulação do jib (vertical): 130° (+75° / -55°)
Rotação horizontal do jib (JibPLUS®): 125°
Rotação da plataforma (hidráulica): 180°
Rotação da torre: 360° (contínua)
Saliência traseira em rotação (posição de trabalho): 0,93 m

Capacidade

Capacidade da plataforma (sem restrições): 230 kg
Capacidade da plataforma (restrita): 450 kg

Plataforma

Dimensões da plataforma: 0,91 × 2,44 m

Dimensões e transporte

Comprimento (recolhida): 14,48 m
Comprimento de transporte (jib dobrado de lado): 11,46 m
Largura total (eixos recolhidos): 2,49 m
Largura total (eixos estendidos): 3,81 m
Altura (recolhida): 3,05 m
Distância entre eixos: 3,81 m
Altura ao solo (chassis): 0,65 m

Peso e pressão no solo

Peso da máquina (CE): 19 958 kg
Pressão máxima no solo: 7,03 kg/cm²

Motor e energia

Motor: Diesel Deutz TCD 2.9 L4, 55 kW (74 hp)
Norma de emissões: Fase V (DOC + DPF)
Depósito de combustível: 117 l
Depósito hidráulico: 202 l
Alimentação auxiliar: 12 V CC

Deslocação

Velocidade de deslocação (4x4): 5,2 km/h
Inclinação máxima superável (4x4): 45 %
Oscilação do eixo: 0,30 m
Raio de viragem interior: 4,39 m (eixos recolhidos) / 2,44 m (eixos estendidos)
Raio de viragem exterior: 6,86 m (eixos recolhidos) / 5,89 m (eixos estendidos)
Tração / direção: 4x4; direção às quatro rodas, duas rodas e caranguejo
Pneus: 445/50 D710, com enchimento de espuma

Equipamento JLG 1250AJP

De série

Plataforma de 0,91 × 2,44 m
Operação multifunções
Joystick de deslocação proporcional com comando de direção no polegar
Joystick proporcional para braço principal e rotação da torre
Controlo de velocidade variável para telescópico e rotação da plataforma
Jib articulado de 2,44 m
Jib JibPLUS® com rotação horizontal
Rotação hidráulica da plataforma de 180°
Novo ecrã LED com boa visibilidade à luz do sol
Sistema de deteção de carga
Capacidade da plataforma selecionável: 230 ou 450 kg
Cabo de alimentação CA até à plataforma
Motor diesel Deutz TCD 2.9 L4 (55 kW) – Fase V (DOC + DPF)
Sistema de alarme e paragem por avaria do motor
Capôs da torre tipo asa de gaivota
Tabuleiro do motor basculante
Silenciador com pára-chispas
Sistema de controlo ADE® (Advanced Design Electronics)
Transmissão hidrostática
Tração às quatro rodas
Direção às quatro rodas / duas rodas / caranguejo
Eixos extensíveis
Braço com tecnologia QuikStik®
Alarme e luz indicadora de inclinação de 5°
Pneus 445/50 D710 com enchimento de espuma
Eixo dianteiro oscilante
Olhais de elevação e amarração
Conta-horas
Seletor de comandos na base com chave
Alarme de movimento
Silenciador com catalisador
Pirilampo âmbar intermitente
Sistema ativo SkyLine
Tabuleiro de ferramentas na plataforma
Alimentação auxiliar de 12 V CC
Módulo de conectividade ClearSky Smart Fleet (subscrição através do Online Express)

Opcional

Plataforma de 0,91 × 1,83 m
Plataforma de 0,76 × 1,91 m com entrada traseira (só com barra basculante)
Plataforma de 0,91 × 1,83 m com três entradas e portão
Linha de ar de 13 mm até à plataforma
Gerador integrado de 4000 W
Pack SkyGlazier® com suporte para painéis e vidros
Pack Nite-Bright® (seis luzes de 40 W: quatro na torre e duas na plataforma)
Pack de iluminação (luzes de trabalho na plataforma e faróis dianteiros e traseiros)
Fichas e tomadas
Pack para ambientes agressivos (cobertura da consola, limpa-braços e foles dos cilindros)
Refrigerador do óleo hidráulico
SkyLine com pirilampo
Sistema de proximidade Soft Touch para plataforma de 2,44 m
Sistema de proximidade Soft Touch para plataforma de 1,83 m
Óleo hidráulico sintético biodegradável

Comparar a JLG 1250AJP

As características principais da JLG 1250AJP ao lado de modelos parecidos.

Característica	JLG 1250AJP	JLG 800AJ	JLG 860SJ
Altura de trabalho	40,30 m	26,38 m	28,21 m
Alcance horizontal	19,25 m	15,80 m	22,86 m
Capacidade da plataforma	230 kg / 450 kg (restrita)	230 kg	340 kg (restrita) / 230 kg (sem restrições)
Peso da máquina	19 958 kg	15 757 kg	17 200 kg
Alimentação	Diesel, Deutz 55 kW	Diesel, Deutz 50 kW	Diesel, Deutz 50 kW

Transporte e utilização

Transporte: 19 958 kg e 14,48 m de comprimento recolhida (11,46 m com o jib dobrado de lado), 3,05 m de altura: transporte em camião porta-máquinas, com eixos recolhidos (2,49 m de largura).

Onde trabalha: exterior, terrenos de obra (4x4, 45 % de inclinação superável). Para trabalhar em altura, estende os eixos para 3,81 m: conte com essa largura no local. Pressão máxima no solo de 7,03 kg/cm²: verifique a capacidade do pavimento.

Operador: O operador tem de ter formação adequada para trabalhar com plataformas elevatórias (PEMP): a entidade empregadora é obrigada a garanti-la (Decreto-Lei n.º 50/2005). O cartão IPAF/PAL é a formação mais reconhecida no setor.

Inspeções: Como qualquer equipamento de trabalho de elevação de pessoas, tem de passar verificações periódicas obrigatórias (DL 50/2005), além da manutenção preventiva do fabricante.

Inspeções periódicas obrigatórias (DL 50/2005)

Preço da JLG 1250AJP

O preço de uma JLG 1250AJP nova é sob consulta: depende da configuração (opções, pneus, motorização, acessórios), do prazo e do local de entrega. Diga-nos para que trabalho é a máquina e enviamos uma proposta.

Pedir proposta

Peças, manuais e assistência JLG 1250AJP

Manuais JLG 1250AJP

Manuais de operação, serviço e peças em PDF, por número de série.

Peças JLG 1250AJP

Peças originais: envie a referência ou uma fotografia da peça e da chapa de identificação.

Assistência técnica

Diagnóstico de avarias, reparação, manutenção e inspeções periódicas.

Perguntas frequentes sobre a JLG 1250AJP

Qual é a altura de trabalho da JLG 1250AJP?

40,30 m de altura de trabalho, com a plataforma a 38,30 m e 19,25 m de alcance horizontal.

Quanto pesa a JLG 1250AJP?

19 958 kg (versão CE). Recolhida mede 14,48 × 2,49 × 3,05 m; com o jib dobrado de lado, 11,46 m de comprimento.

Quantas pessoas leva a JLG 1250AJP?

Tem capacidade selecionável: 230 kg sem restrições ou 450 kg em capacidade restrita, o que corresponde normalmente a 2 pessoas com ferramentas e material. Confirme sempre a placa de capacidade da máquina.

Qual é a diferença entre a 1250AJP e a 800AJ?

A 1250AJP vai muito mais alto (40,30 m contra 26,38 m), mais longe (19,25 m contra 15,80 m de alcance) e passa por cima de obstáculos até 18,44 m. Também leva até 450 kg em capacidade restrita. A 800AJ é mais leve (15 757 kg) e mais fácil de transportar.

Qual é o preço da JLG 1250AJP?

O preço é sob consulta: depende da configuração (opções, acessórios) e da entrega. Peça uma proposta à Trapézio de Prismas, representante oficial JLG em Portugal.

Onde encontro o manual da JLG 1250AJP?

Os manuais de operação, serviço e peças da JLG 1250AJP estão na nossa biblioteca de manuais JLG, por número de série. Na mesma página pode pedir peças originais.
